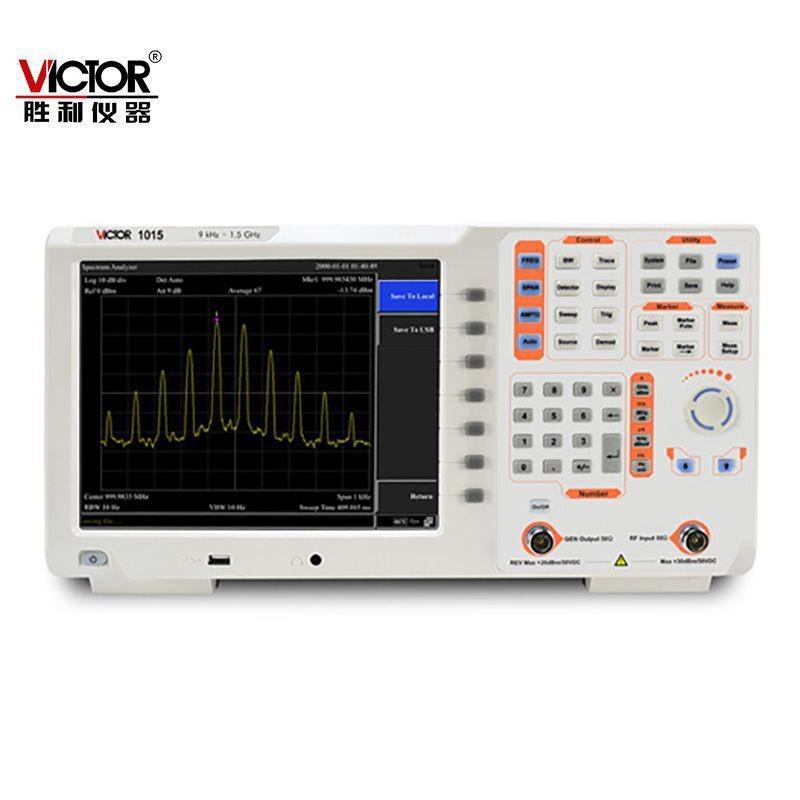

Analizador de Espectro Victory 1015 Rango de Frecuencia 9 kHz-1.5 GHz 100 kHz~1.5 GHz
110 días
$72.266 pedido mín (2 uds)
Proveedor 4.0
Cantidad
Standard
Productos similares a un precio más bajo
Especificaciones del producto
Tipo
Portable spectrum analyzer
Marca
Victory/victor
Modelo
Standard
Frecuencia de cobertura
9 khz–1.5 ghz
Modo de visualización
Tft lcd, 10.4inch , resolution 600*480
Peso
5 kg (with tg model)
Tipo
Portable spectrum analyzer
Marca
Victory/victor
Modelo
Standard
Frecuencia de cobertura
9 khz–1.5 ghz
Modo de visualización
Tft lcd, 10.4inch , resolution 600*480
Peso
5 kg (with tg model)
Tipo
Portable spectrum analyzer
Marca
Victory/victor
Modelo
Standard
Frecuencia de cobertura
9 khz–1.5 ghz
Modo de visualización
Tft lcd, 10.4inch , resolution 600*480
Peso
5 kg (with tg model)
Detalles del producto
El texto en las imágenes se puede traducir
| VICTOR 1015 / VICTOR 1015-TG | VICTOR 1036 / VICTOR 1036-TG | |
| Características de frecuencia | ||
| frecuencia | ||
| Rango de frecuencia | 9kHz-1.5 GHz | 9kHz-3.6 GHz |
| Resolución de frecuencia | 1 Hz | 1 Hz |
| ancho de barrido de frecuencia | ||
| ancho de franja | 0 Hz，100 Hz hasta la frecuencia máxima del instrumento | 0 Hz，100 Hz hasta la frecuencia máxima del instrumento |
| Precisión del ancho de franja | ± Ancho de barrido / (Número de puntos de escaneo - 1) | ± Ancho de barrido / (Número de puntos de escaneo - 1) |
| fuente de referencia interna | ||
| Frecuencia de referencia | 10.000000 MHz | 10.000000 MHz |
| Precisión de frecuencia de referencia | ±[(Tiempo desde la última calibración × Tasa de envejecimiento por frecuencia) + Estabilidad de temperatura + Precisión inicial ] | ±[(Tiempo desde la última calibración × Tasa de envejecimiento por frecuencia) + Estabilidad de temperatura + Precisión inicial ] |
| Estabilidad de temperatura | <2.5ppm （15℃ a 35℃） | <2.5ppm （15℃ a 35℃） |
| Tasa de Envejecimiento por Frecuencia | <1ppm/año | <1ppm/año |
| cursor | ||
| Resolución de frecuencia del cursor | Ancho de pasada / (Número de puntos de escaneo - 1) | Ancho de pasada / (Número de puntos de escaneo - 1) |
| Incertidumbre de frecuencia del cursor | ±(Lectura de Frecuencia del Cursor × Precisión de Frecuencia de Referencia +1%× Rango +10%× Ancho de Banda de Resolución + Resolución de Frecuencia del Cursor) | ±(Lectura de Frecuencia del Cursor × Precisión de Frecuencia de Referencia +1%× Rango +10%× Ancho de Banda de Resolución + Resolución de Frecuencia del Cursor) |
| Contador de frecuencia | ||
| Resolución del contador | 1 Hz，10 Hz，100 Hz，1 kHz | 1 Hz，10 Hz，100 Hz，1 kHz |
| Contrarrestar la incertidumbre | ±(Lectura de Frecuencia del Cursor × Precisión de Frecuencia de Referencia + Resolución del Contador) | ±(Lectura de Frecuencia del Cursor × Precisión de Frecuencia de Referencia + Resolución del Contador) |
| ancho de banda | ||
| Ancho de banda de resolución (-3 dB) | 10Hz a 500kHz (en pasos continuos de 1 a 10), 1MHz, 3MHz | 10Hz a 500kHz (en pasos continuos de 1 a 10), 1MHz, 3MHz |
| Factor de forma de filtro distinguido | <5:1 valor típico (implementado digitalmente, forma cercana a Gaussiana) | <5:1 valor típico (implementado digitalmente, forma cercana a Gaussiana) |
| Exactitud | <5% valor típico | <5% valor típico |
| Ancho de banda de video (-3 dB) | 10Hz a 3MHz | 10Hz a 3MHz |
| Características de amplitud | ||
| Amplitud y Nivel | ||
| Rango de medición de amplitud | DANL hasta +20 dBm, Preamplificador apagado | DANL hasta +20 dBm, 1 MHz a 3.6 GHz, preamplificador apagado |
| Nivel de referencia | -80 dBm a +30 dBm, tamaño de paso 0.1 dBm | -80 dBm a +30 dBm, tamaño de paso 0.01 dBm |
| Preamplificador | 20 dB, valor típico, 9 kHz~1.5 GHz | 20 dB, valor nominal, 9 kHz a 3.6 GHz |
| Atenuación de entrada | 0~40 dB，pasos de 3 dB | 0 a 50 dB, pasos de 1 dB |
| Voltaje CC de entrada máximo | ±50 VCC | ±50 VCC |
| Potencia máxima de RF de onda continua | 30dBm，potencia continua promedio | +30dBm，potencia continua promedio |
| Nivel de Ruido Promedio Mostrado (DANL), Atenuación de Entrada 0 dB, Ancho de Banda de Resolución de 1 Hz, RBW Normalizado a 1 Hz | Nivel de ruido promedio mostrado (DANL), atenuación de entrada 0 dB, detección de muestra, número de promedios de traza ≥20, impedancia de entrada es 50Ω, RBW normalizado a 1 Hz | |
| Preamplificador apagado | 1 MHz~10 MHz -140dBm（típico） | 1 MHz~10 MHz -140dBm（típico） |
| 10 MHz~1GHz -140dBm（típico） | 10 MHz~1GHz -140dBm（típico） | |
| 1GHz~1.5 GHz -138 dBm( típico ) | 1GHz~3.6 GHz -138 dBm( valor típico ) | |
| Preamplificador encendido | 1 MHz~10 MHz -160dBm（valor típico） | 1 MHz~10 MHz -160dBm（valor típico） |
| 10 MHz~1GHz -160dBm（típico） | 10 MHz~1GHz -160dBm（típico） | |
| 1GHz~1.5 GHz -158 dBm( valor típico ) | 1GHz~3.6 GHz -158 dBm( valor típico ) | |
| Ruido de fase (20 ℃ ~30 ℃, fc=1 GHz, RBW=1 kHz, VBW=1 kHz) | Ruido de fase (20 ℃ ~30 ℃, fc=1 GHz) | |
| Ruido de fase | <-82 dBc/Hz @desplazamiento de 10 kHz， | <-82 dBc/Hz @desplazamiento de 10 kHz， |
| <-100 dBc/Hz @desplazamiento de 100 kHz | <-100 dBc/Hz @desplazamiento de 100 kHz | |
| <-110 dBc/Hz @ 1 MHz de desplazamiento | <-110 dBc/Hz @ 1 MHz de desplazamiento | |
| Rango de visualización de nivel | ||
| Mostrar coordenadas de nivel logarítmico | 1dB ~255dB | 1dB ~255dB |
| Mostrar coordenadas de nivel lineal | 0 al nivel de referencia | 0 al nivel de referencia |
| unidad de coordenadas de nivel | dBm,dBuW,dBpW,dBmV,dBuV, W,V | dBm,dBuW,dBpW,dBmV,dBuV, W,V |
| Puntos de escaneo | 201~1001 | 201~1001 |
| Número de trazas | 5 | 5 |
| Método de detección | Normal, Pico Positivo, Pico Negativo, Muestreo, Promedio, Promedio RMS, Cuasi-pico | Normal, Pico Positivo, Pico Negativo, Muestreo, Promedio, Promedio RMS, Cuasi-pico |
| Función de seguimiento | Refrescar, Fijación Máxima, Fijación Mínima, Ver, Cerrar, Promedio | Refrescar, Fijación Máxima, Fijación Mínima, Ver, Cerrar, Promedio |
| Respuesta de frecuencia (20℃ ~30℃, 30%~70% humedad relativa, atenuación de entrada 20 dB, frecuencia de referencia 50 MHz) | ||
| Preamplificador apagado | ±0.8 dB； | ±0.8 dB； |
| Preamplificador encendido | ±0.9 dB； | ±0.9 dB； |
| Error y Precisión | ||
| Error de conmutación de ancho de banda de resolución | relativo a un RBW de 10 kHz | relativo a un RBW de 10 kHz |
| Resolución logarítmica ±0.2 dB, resolución lineal ±0.01, valor nominal | Resolución logarítmica ±0.2 dB, resolución lineal ±0.01, valor nominal | |
| Error de atenuación de entrada | 20℃ ~30℃， fc=50 MHz，preamplificador apagado，relativo a atenuación de 20 dB，atenuación de entrada 1~40 dB | 20℃ a 30℃, fc=50 MHz, Preamplificador apagado, relativo a atenuación de 20dB, atenuación de entrada 1 a 50 dB |
| ±0.5 dB | ±0.5 dB | |
| exactitud absoluta de la amplitud | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，detección de pico，atenuación de entrada 20 dB， | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，detección de pico，atenuación de entrada 20 dB， |
| Preamplificador apagado ±0.4 dB, nivel de señal de entrada -20dBm | Preamplificador apagado ±0.4 dB, nivel de señal de entrada -20dBm | |
| Preamplificador en ±0.5 dB, nivel de señal de entrada -40dBm | Preamplificador en ±0.5 dB, nivel de señal de entrada -40dBm | |
| Precisión a escala completa | Rango de señal de entrada 0dbm~-50dbm | Rango de señal de entrada 0dbm~-50dbm |
| ±1.5 dB | ±1.5 dB | |
| Voltaje Entrada SWR | Atenuación de entrada 9 dB, 1 MHz~1.5GHz | Atenuación de entrada 9 dB, 1 MHz~3.6GHz |
| <1.5, valor nominal | <1.5, valor nominal | |
| Distorsión y respuestas espurias | ||
| Distorsión armónica de segundo orden | fc ≥ 50 MHz，Nivel del mezclador -30 dBm，Atenuación de entrada 0 dB，Pre-amplificador apagado, 20 ℃ a 30 ℃ | fc ≥ 50 MHz，Nivel del mezclador -30 dBm，Atenuación de entrada 0 dB，Pre-amplificador apagado, 20 ℃ a 30 ℃ |
| -65dbc | -65dBc | |
| Punto de intercepción de intermodulación de tercer orden | fc ≥ 50 MHz，nivel de entrada de dos tonos -20 dBm，intervalo de frecuencia 100 kHz，atenuación de entrada 0 dB，preamplificador apagado , 20 ℃ a 30 ℃ | fc ≥ 50 MHz，nivel de entrada de dos tonos -20 dBm，intervalo de frecuencia 100 kHz，atenuación de entrada 0 dB，preamplificador apagado , 20 ℃ a 30 ℃ |
| +10 dBm | +10 dBm | |
| Compresión de ganancia de 1 dB | fc ≥ 50 MHz，atenuación de entrada 0 dB，preamplificador apagado , 20 ℃ a 30 ℃ | fc ≥ 50 MHz，atenuación de entrada 0 dB，preamplificador apagado , 20 ℃ a 30 ℃ |
| +2 dBm, valor nominal | +2 dBm, valor nominal | |
| Respuesta restante | Puerto de entrada conectado a una carga de 50 Ω, atenuación de entrada 0 dB, 20 ℃ a 30 ℃ | Puerto de entrada conectado a una carga de 50 Ω, atenuación de entrada 0 dB, 20 ℃ a 30 ℃ |
| <-85dBm，valor típico | <-85dBm，valor típico | |
| Espurios relacionados con la entrada | El nivel del mezclador es -30 dBm, 20 ℃ a 30 ℃ | El nivel del mezclador es -30 dBm, 20 ℃ a 30 ℃ |
| <-60 dBc | <-60 dBc | |
| Escanear y Disparar | ||
| Tiempo de escaneo | 100Hz≤SPAN≤3GHz 10ms a 3000s | 100Hz≤SPAN≤3GHz 10ms a 3000s |
| Ancho de escaneo cero 1 ms a 3000 s | Ancho de escaneo cero 1 ms a 3000 s | |
| Modo de escaneo | continuo, único | continuo, único |
| fuente de activación | Libertad , video | Libertad , video |
| Fuente de seguimiento (para modelos con TG) | ||
| Rango de frecuencia | 100 kHz~1.5 GHz | 100 kHz a 3.6 GHz (fuente de seguimiento), 35MHz~3.6GHz (fuente de señal) |
| Rango de nivel de salida | -30 dBm~0 dBm | -40 dBm~0 dBm |
| Resolución del nivel de salida | 1 dB | 1 dB |
| Planitud de salida | +/-3 dB | +/-3 dB |
| Nivel máximo de entrada inversa | Potencia promedio: 30 dBm, CC : ±50 VCC | Potencia promedio: ±30 dBm, CC: ±50 VCC |
| Entrada y salida externa | ||
| Entrada RF del panel frontal | 50 Ω, macho tipo N | 50 Ω, macho tipo N |
| Salida de seguimiento de fuente del panel frontal | 50 Ω, macho tipo N | 50 Ω, macho tipo N |
| Entrada de referencia de 10 M | 50 Ω, macho tipo N | 50 Ω, macho tipo N |
| Interfaz de comunicación | USB HOST、USB DEVICE、LAN、conector para auriculares、VGA，REF | USB HOST、USB DEVICE、LAN、conector para auriculares、VGA，REF |
| Especificaciones generales | ||
| espectáculo | LCD TFT，10.4 pulgadas ，resolución 600*480 | LCD TFT，10.4 pulgadas ，resolución 600*480 |
| peso | 5 kg (con modelo TG) | 5 kg (con modelo TG) |
| Temperatura de funcionamiento | 0~40 ℃ | 0~40 ℃ |
| temperatura almacenada | -20 °C a +60 °C | -20 °C a +60 °C |
| fuente de alimentación | 100V~240V 50/60Hz | 100V~240V 50/60Hz |
