Ljc-100Kv Película Plástica, Cerámico Voltaje Eléctrico Voltaje Soportado Probador de Voltaje Soportado

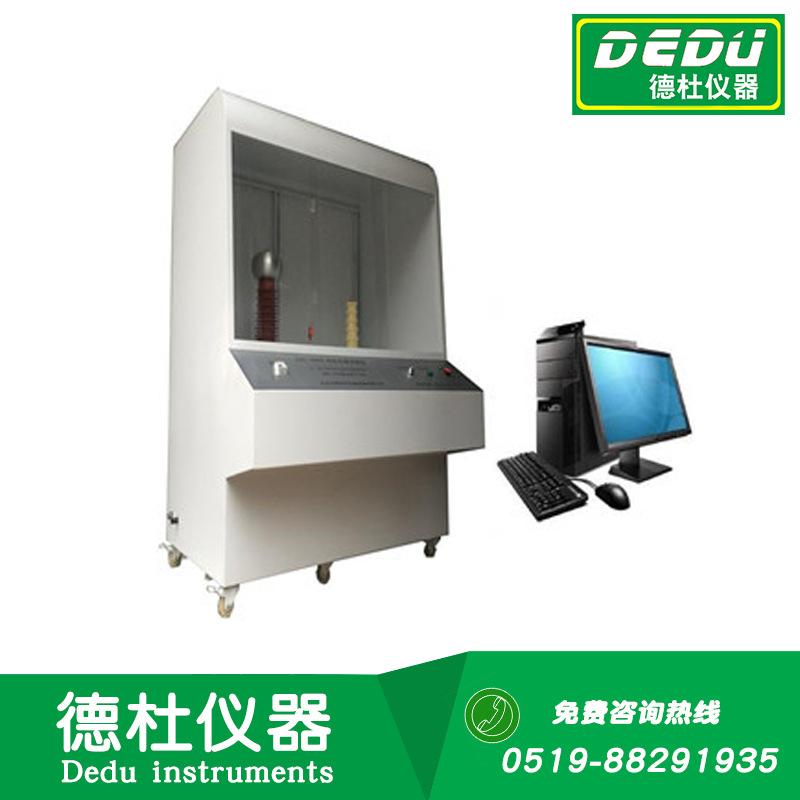

Probador de Ruptura de Voltaje LJC-100kv

Adoptando una estructura de caja vertical, ahorra enormemente espacio en el laboratorio. La base está equipada con una estructura de poleas para facilitar el movimiento y la colocación, evitando las deficiencias de equipos similares producidos horizontalmente, que requieren una plataforma de instalación adicional para su colocación, ocupan una gran superficie y son inconvenientes de mover. Este producto utiliza un mecanismo de deceleración de carga con servomotor de CC, asegurando los últimos requisitos en las normas más recientes con respecto a pruebas de velocidad extremadamente lenta y pruebas de velocidad extremadamente rápida, y garantizando que los usuarios puedan elegir libremente la tasa de aumento de presión.

cumplir el estándar:

Cumple con los requisitos de GB1408.1-2006 《Métodos de prueba para la resistencia eléctrica de materiales aislantes, Parte 1; Pruebas a frecuencias de potencia》 Parte 2: Requisitos adicionales para pruebas con tensión continua aplicada》, GB/T1695-2005 《Métodos para la determinación de la resistencia a la tensión de ruptura a frecuencia de potencia y la tensión soportada del caucho vulcanizado》, GB/T 3333-1999 《Método de prueba para la tensión de ruptura a frecuencia de potencia del papel para cables》, HG/T 3330 Método para la determinación de la resistencia a la ruptura de películas de barniz aislante, GB/T 12656-1990 《Método para la determinación de la tensión de ruptura a frecuencia de potencia del papel para condensadores》, normas GB/T1981 y ASTM D149.

Utilizado principalmente para materiales aislantes sólidos tales como: revestimiento de cables, resinas y adhesivos, productos de fibra impregnada, mica y sus productos, películas plásticas, cerámica, vidrio, barniz aislante, caucho vulcanizado, papel para cables, película de barniz aislante, caucho duro, cartón, etc. medios aislantes en aire o medios líquidos, midiendo la frecuencia de potencia (48~62Hz) o la resistencia al voltaje de ruptura de CC correspondiente y el tiempo de resistencia al voltaje. Adecuado para métodos de aumento de voltaje continuo uniforme o de aumento de voltaje escalonado, aplicando CA/o CC a la muestra, el voltaje hasta la ruptura, midiendo el valor del voltaje de ruptura, calculando la resistencia a la ruptura de la muestra; utilizando el método de aumento rápido de voltaje, elevando el voltaje al valor especificado, manteniendo durante un cierto tiempo la muestra no se rompe, determinando el valor especificado en este momento como el valor de resistencia al voltaje de la muestra.

Habilidades básicas:

Controlado por computadora, el método de adquisición de datos utiliza aislamiento fotoeléctrico, resolviendo eficazmente el problema de interferencia durante el proceso de prueba. La operación del software es conveniente de usar y puede mostrar curvas dinámicas en tiempo real. Al mismo tiempo, la tasa de aumento de voltaje es ajustable de forma continua, lo que permite ajustar la tasa de aumento de voltaje según sus necesidades, haciendo que la tasa de aumento de voltaje sea verdaderamente uniforme y precisa, y puede medir con precisión los datos de corriente de fuga. Puede dibujar curvas de prueba en tiempo real, mostrar datos de prueba, hacer juicios precisos y puede guardar, analizar e imprimir datos de prueba. Además, puede determinar automáticamente la ruptura de la muestra y recopilar datos de voltaje de ruptura y corriente de fuga, mientras que el voltaje puede disminuir rápidamente a cero automáticamente en el momento de la ruptura. El sistema de software es fácil de operar, tiene un rendimiento estable y es seguro y confiable.

Cumple con la norma nacional: GB/T1408-2006, ASTM D149

Métodos de prueba: CC/CA: Prueba de ruptura, Prueba de tensión soportada, Prueba escalonada

Modo de visualización: Curva/Visualización de datos, Impresión de datos.

Espacio de prueba: aceite aislante/aire

Tasa de rampa: 0.1KV/S-3KV/S

Precisión de voltaje: 1.5%

Acerca de los términos, definiciones y tipos de prueba de tensión de ruptura:

1、Valor de tensión soportada: Cuando la tensión se eleva al valor especificado y se mantiene durante un cierto período sin que se produzca una ruptura del espécimen, este valor de tensión se denomina valor de tensión soportada del espécimen;

2. Tensión de ruptura: El valor de tensión al que la muestra se rompe bajo la acción de una determinada tensión se denomina tensión de ruptura;

3、Rigidez dieléctrica: La relación entre el voltaje de ruptura del espécimen y su espesor se denomina rigidez dieléctrica, expresada en KV/mm.

1. Voltaje de entrada del dispositivo: 220V (compatible con fuentes de alimentación de laboratorio comunes);

2. Método de voltaje de prueba: CA 0--100 KV;

CC 0--100 KV;

3、Capacidad eléctrica: 10KVA；

4、Método de prueba: 0-100KV rango completo ajustable (usando dispositivo de muestreo de voltaje de alta precisión);

5、Tasa de Rampa de Prueba de Ruptura y Tensión Soportada:

0.1 KV/S

0.2 KV/S

0.5 KV/S

1.5 KV/S

2 KV/S

2.5 KV/S

3.0 KV/S (este artículo cumple con los requisitos de prueba de elevación de voltaje ultrarrápida en el estándar más reciente);

6、Método de prueba:

Prueba de CC: 1. Voltaje de aumento uniforme 2. Voltaje de aumento escalonado 3. Prueba de tensión soportada

Prueba de CA: 1. Aumento de voltaje uniforme 2. Aumento de voltaje escalonado 3. Prueba de voltaje de resistencia

Nota: De acuerdo con los estándares de diferentes industrias, podemos personalizar las funciones de prueba especiales requeridas por los estándares de la industria según los requisitos del usuario, basándonos en sus estándares de industria.

7. El dispositivo de protección contra sobrecorriente debe tener suficiente sensibilidad para asegurar que el suministro de energía se corte en 0.1S cuando la probeta falle.

8. Este instrumento adopta un componente sin contacto para una regulación de voltaje uniforme.

09、Cumple con los requisitos de prueba de cortocircuito en un corto tiempo.

10、Error de medición de voltaje: 1.5%.

11、Voltaje de prueba continuamente ajustable: 0-100 KV

12、Ajuste del tiempo de mantenimiento de presión: 0-6 horas (se puede configurar continuamente mediante software).

13、Tamaño de la unidad principal: aproximadamente 1000 mm*800 mm*1900 mm (largo*ancho*alto).

14、Peso de la unidad principal: aproximadamente 150 kg.

15、Medidas de protección de seguridad de nueve niveles:

(1) Protección contra sobrepresión

(2) Prueba de protección contra sobrecorriente

(3) Prueba de protección contra cortocircuito

(4) Protección de puerta abierta de seguridad

(5) Protección contra errores de software

(6) Protección de reinicio por voltaje cero

(7) Protección contra descarga al final de la prueba

(8) Puesta a tierra protectora independiente

(9) Descarga electromagnética después del experimento

Método de prueba:

1、Falla, prueba de tensión soportada o prueba escalonada de probeta de aislamiento en aire;

2、Prueba de ruptura, de tensión soportada o escalonada del espécimen de aislamiento sumergido en aceite;

Nota: Se pueden personalizar otros métodos de prueba según los requisitos del usuario.

Software de prueba：

1. El software de prueba es un sistema de software experimental de desarrollo reciente, potente, simple de operar e intuitivo de mostrar;

2. Utilizando control por computadora en un modo de diálogo hombre-máquina, complete la prueba de ruptura por tensión de frecuencia industrial y la prueba de tensión soportada de frecuencia industrial del medio aislante;

3. Este instrumento puede dibujar curvas en tiempo real del proceso de ruptura por elevación de voltaje durante la prueba. Las curvas de elevación de voltaje para cada prueba se representan con diferentes colores. Después de la prueba, la repetibilidad de los datos de prueba del material se puede comparar superponiendo las curvas;

4. Los datos de prueba actuales e históricos se pueden recuperar en cualquier momento para su visualización, edición y modificación de parámetros;

5. Las condiciones de prueba y la ruta de almacenamiento se pueden modificar en cualquier momento durante el experimento, y los resultados experimentales se almacenan automáticamente;

6. Durante el experimento, el software se puede utilizar en cualquier momento para determinar si el experimento actual es válido, facilitando la selección de los resultados experimentales;

7. Se puede establecer una contraseña de operación para garantizar la operación por máquina dedicada y personal dedicado, evitando errores de operación por personal no relevante;

8. El formato del informe de prueba es flexible y variable, adecuado para las diferentes necesidades de los diferentes usuarios;

9. La validez de los datos de la curva en un conjunto de experimentos se puede seleccionar manualmente;

10. Los datos de resultados de las pruebas se pueden importar a EXECL, edición de documentos WORD;

11. El dispositivo de protección contra sobrecorriente tiene suficiente sensibilidad para asegurar que el suministro de energía se corte en 0.1S cuando la muestra falla;

12. Durabilidad operativa del instrumento: El instrumento se puede usar continuamente sin necesidad de apagados periódicos para proteger el instrumento;

Nota: Para otros asuntos no cubiertos, por favor contáctenos, y le atenderemos de todo corazón.
