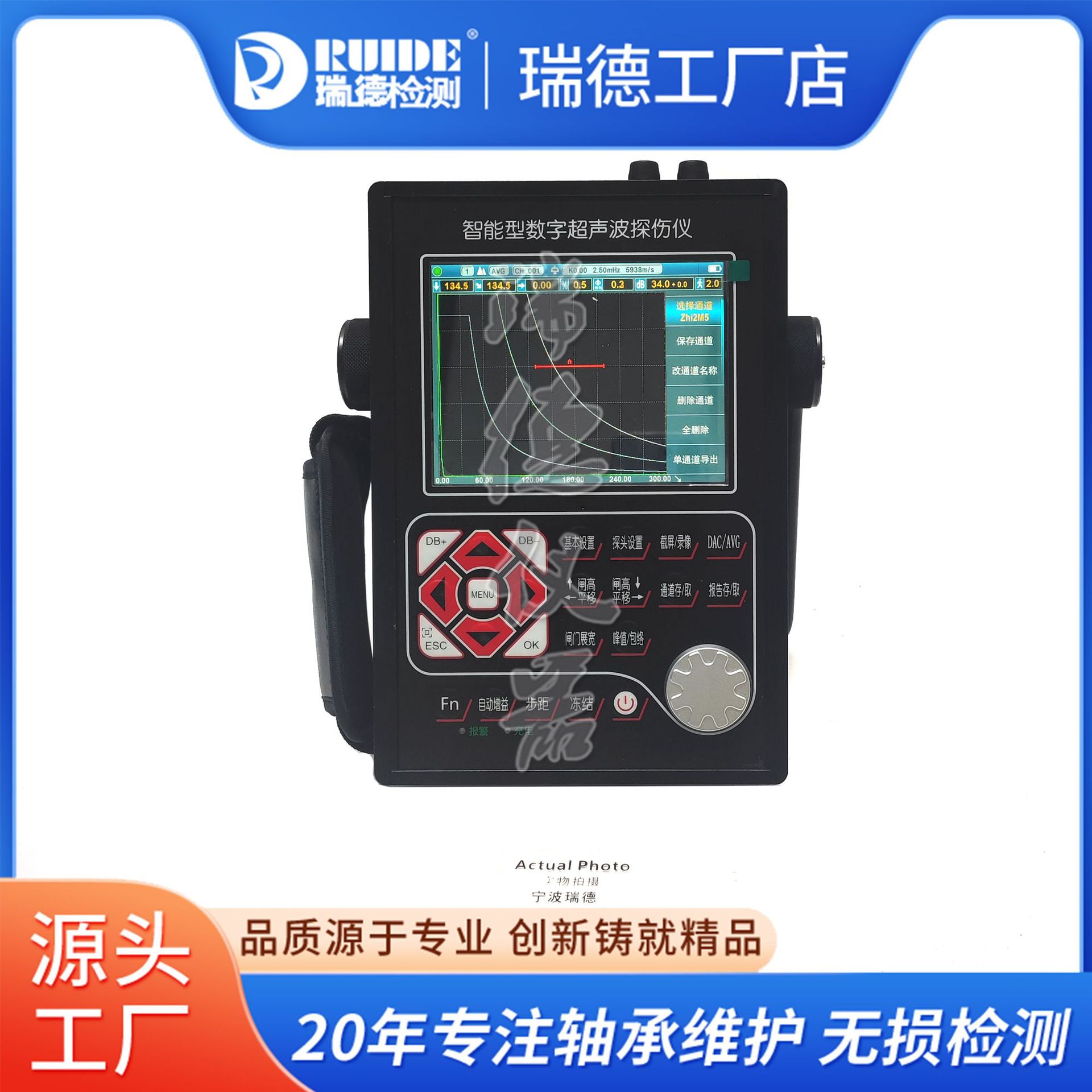

Detector de Fallas Ultrasónico Digital Portátil RUIDE-TS200 Grieta Soldadura Porosidad Detector de Fallas No Destructivo

I. Introducción al Detector Digital de Fallas por Ultrasonido XUT610C:

10 canales de detección de fallas independientes, puede configurar y almacenar libremente una variedad de procesos y estándares de detección de fallas, puede almacenar 100 señales de forma de onda de detección de fallas y datos

Vídeo en color dinámico en tiempo real, tiempo de grabación de hasta 50 minutos

Hay dos modos de escaneo: escaneo A y escaneo de espesor B.

Generador de pulsos de onda cuadrada: ancho de pulso ajustable, adecuado para detectar defectos en piezas de trabajo de diferentes materiales y profundidades;

Producción de curva DAC;

Pantalla a color TFT de 5,7 pulgadas, los usuarios pueden configurar el color de la pantalla según el entorno.

Compatible con sondas de cristal único recto, cristal único oblicuo, cristal doble, de transmisión y otras.

Media onda positiva, media onda negativa, onda completa, 3 métodos de detección

Tiene la función de calibración automática de la sonda recta y la sonda oblicua, lo cual es fácil y cómodo de usar;

Funciones como la memoria de picos de defectos ayudan en el juicio cualitativo de los defectos.

Se pueden configurar alarmas audibles y visuales para diversas condiciones como apertura/cierre de puerta, exceso de curva, presencia/pérdida de señal, etc., alarma de batería baja

El menú principal y los submenús se muestran en la misma ventana. Claros de un vistazo, fáciles de usar y de encontrar.

Se accede rápidamente a las funciones principales a través de teclas de acceso directo, y la rueda de transporte es conveniente para ajustar rápidamente la configuración.

Hay una variedad de informes de la industria disponibles

Los datos se pueden importar a la computadora a través de la interfaz USB2.0

La batería de litio de gran capacidad puede garantizar una vida útil de la batería de más de 20 horas y la batería se puede reemplazar en cualquier momento.

La batería de respaldo se puede cargar por separado y la batería se puede cargar mientras el host está funcionando.

Puede usar la correa de muñeca para sujetar el dispositivo con una mano o puede colgarlo en su pecho con una correa de hombro para operarlo.

Nivel de protección IP53, se puede utilizar en entornos con goteo de agua o lluvia ligera.

II. XUT610C Detector Digital de Defectos por Ultrasonido Parámetros Técnicos:

Rango de detección: 0～9999 mm

Frecuencia de funcionamiento: 0,2 MHz ～ 15 MHz

Rango de velocidad del sonido: 1000 m/s ～ 9999 m/s

Rango de ganancia: 0dB～110dB

Frecuencia de muestreo: 100 MHz

Retardo de visualización: -20 μs ～ +3400 μs

Polarización cero de la sonda: 0 μs ～ 99,99 μs

Nivel de ruido eléctrico: ≤10%

Margen de sensibilidad: ＞62dB

Resolución: ＞40dB (5P14)

Supresión lineal: 0~80% (supresión digital)

Error lineal vertical: ≤3%

Error lineal horizontal: ≤0,1%

Rango dinámico: ≥32dB

Batería: 6×3,7 V (batería de litio)

Fuente de alimentación: 8,4 V

Temperatura ambiente: -20℃～50℃

Humedad ambiente: 20% ～ 90% HR

Tamaño: 23 cm × 17 cm × 5,5 cm

Peso: 1,56 kg (incluida la funda de cuero)

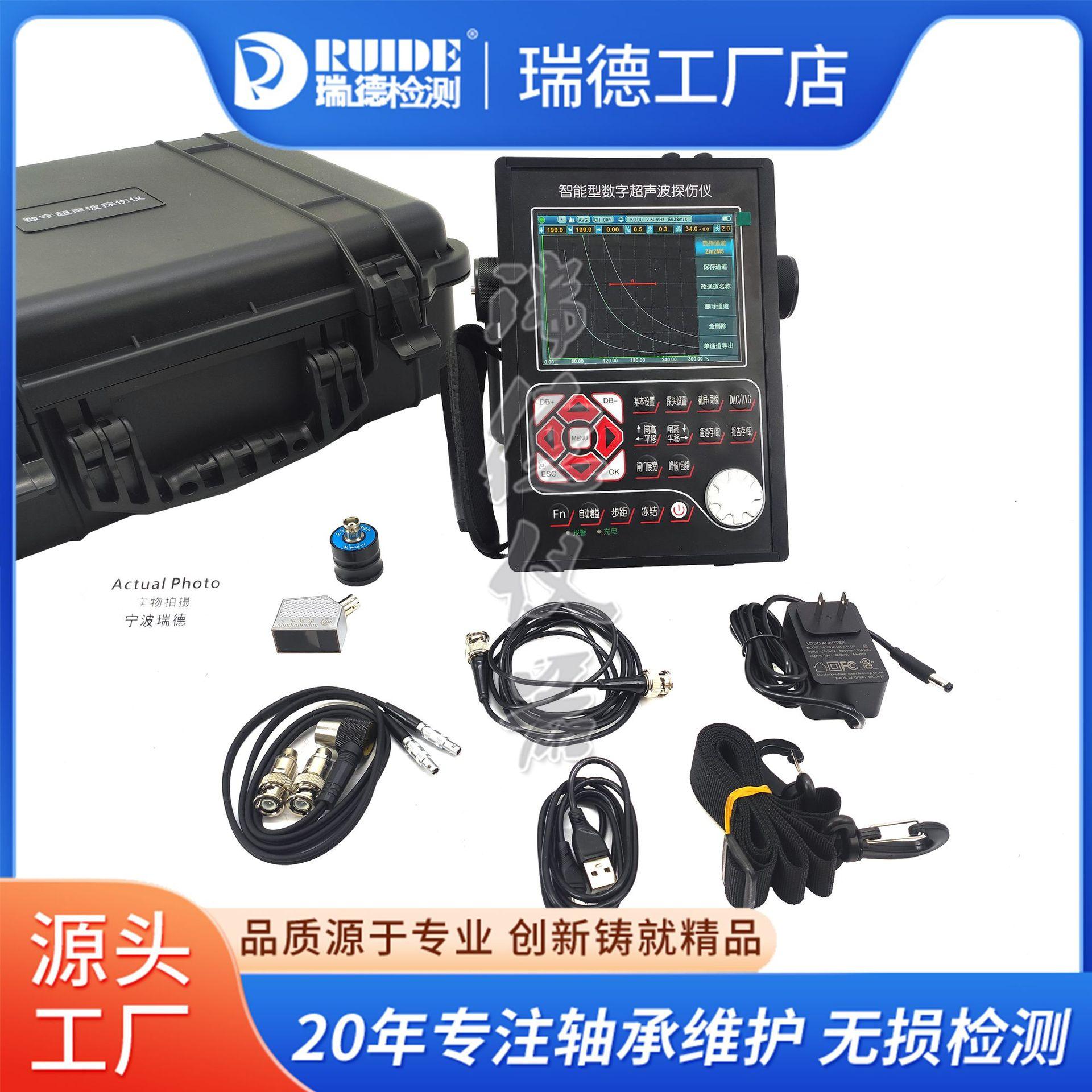

Tres, Lista de Configuración del Detector de Fallas Ultrasónico Digital XUT610C

Anfitrión                           1 unidad

Cargador                         1 juego

Estuche                           1 pza

Sonda de haz recto de cristal único                     1 pieza

Sonda de Haz Angular de Cristal Único                     1 pieza

Cable de conexión de sonda                     2 piezas

Batería                           1 pieza

Memoria USB                                1 pieza

Cable de datos                         1 pieza

Acoplante                         1 botella

Manual de instrucciones, tarjeta de garantía, certificado de conformidad 1 juego
