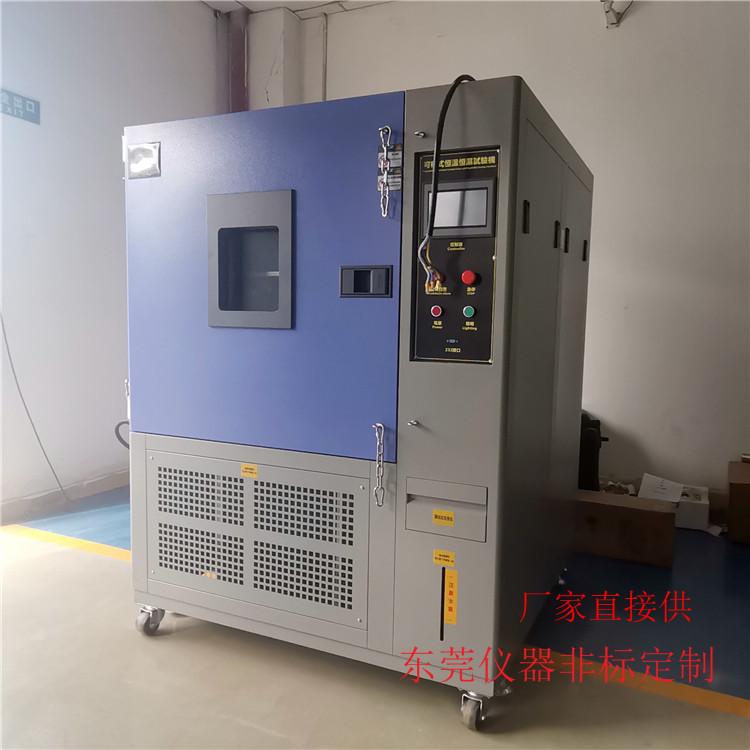

Introducción a la Cámara de Prueba de Temperatura y Humedad Constante
※La cámara de prueba de temperatura y humedad constante es adecuada para la industria de defensa, la industria aeroespacial, componentes de automatización, autopartes, instrumentos, productos plásticos, piezas de barcos, componentes electrónicos, eléctricos, plásticos, industria química, industria alimentaria, industria farmacéutica y especificaciones de prueba de ingeniería de resistencia al calor, resistencia al frío, resistencia a la sequedad y I+D, gestión de calidad de productos relacionados.
※La prueba y determinación de la adaptabilidad de las baterías de níquel-cadmio, baterías de níquel-metal hidruro, baterías de iones de litio, baterías de plomo-ácido y baterías de litio al almacenamiento y uso en diversas condiciones ambientales climáticas como resistencia a altas y bajas temperaturas, choque térmico, temperatura y humedad, etc., la cámara de prueba de alta y baja temperatura (a prueba de explosiones) es adecuada para fábricas de autopartes, fábricas de baterías, empresas de energía y potencia, industria militar, unidades de investigación y desarrollo, etc.
Adecuado para pruebas: varios tipos de pilas primarias y paquetes de baterías como ion de litio, hidruro de níquel-metal, níquel-cadmio, plomo-ácido, hidruro metálico de níquel, etc., según las normas GB8897.4-200（idtIEC60086-4：2000）《Pilas primarias Parte 4: Requisitos de seguridad para pilas de litio》、GB8897.5-2006（idtIEC60086-5：2005）《Pilas primarias Parte 5: Requisitos de seguridad para pilas con electrolito acuoso》、IEC62133：2002《Pilas y baterías secundarias que contienen electrolitos alcalinos u otros no ácidos - Requisitos de seguridad para pilas secundarias portátiles selladas y para paquetes de baterías fabricados a partir de ellas》、IEC61951-1：2003《Pilas recargables selladas portátiles y paquetes de baterías que contienen electrolitos alcalinos u otros no ácidos Parte 1:》
Baterías de níquel-cadmio》, IEC61951-2:2003《Celdas recargables selladas portátiles y paquetes de baterías que contienen electrolitos alcalinos u otros no ácidos Parte 2: Níquel-hidruro metálico》, IEC61960：2003《Celdas secundarias individuales y paquetes de baterías que contienen electrolitos alcalinos u otros no ácidos Celdas secundarias de litio portátiles y paquetes de baterías》, UL1642：2006《Paquetes de baterías de litio》para elementos de prueba de abuso térmico (temperatura extremadamente alta) y choque térmico.
Cámara de Prueba de Temperatura y Humedad Constante Ejecuta y Cumple con los Estándares:
1.GB/T10589-1989 Condiciones técnicas para cámaras de prueba de baja temperatura.
2.GB/T10592-1989 Condiciones Técnicas para Cámaras de Prueba de Alta y Baja Temperatura.
3.GB/T2421-1991《Procedimientos básicos de prueba ambiental para productos eléctricos y electrónicos》.
4.GB/T2423.21-1991《Procedimientos Básicos de Ensayos Ambientales para Productos Eléctricos y Electrónicos Ensayo M: Método de Ensayo de Presión de Aire Baja/Alta》.
5.GB/T2423.25-1992《Procedimientos Básicos de Ensayos Ambientales para Productos Eléctricos y Electrónicos Ensayo Z/AM: Método de Ensayo Combinado de Baja Temperatura/Baja Presión de Aire》.
6.GB/T2423.26-1992《Procedimientos Básicos de Ensayos Ambientales para Productos Eléctricos y Electrónicos Ensayo Z/BM: Método de Ensayo Combinado de Alta Temperatura/Baja Presión de Aire》.
7.GB/2423.34-86.MIL-STD883 (Método 1004.2) Prueba Cíclica Combinada de Alta y Baja Temperatura.
8.GB/T2423.4-93（MIL-STD810）Método 507.2 Procedimiento.
Principio de funcionamiento de la cámara de prueba de temperatura y humedad constante
La cámara de prueba de temperatura y humedad constante consta de dos partes: regulación de temperatura (calefacción, refrigeración) y humidificación. A través de un ventilador giratorio instalado en la parte superior de la cámara, el aire se descarga en la cámara para lograr la circulación del gas y equilibrar la temperatura y la humedad dentro de la cámara. Los datos recopilados por los sensores de temperatura y humedad integrados en la cámara se transmiten al controlador de temperatura y humedad (microprocesador de información) para su edición y procesamiento, y se emiten comandos de ajuste de temperatura y humedad, que son completados conjuntamente por la unidad de calentamiento de aire, el condensador y la unidad de evaporación por calentamiento en el tanque de agua.
La temperatura de la cámara de temperatura y humedad constante se ajusta mediante un sensor de temperatura incorporado que recopila datos, los cuales son regulados por un controlador de temperatura (microprocesador de información). La temperatura se aumenta activando la unidad de calentamiento de aire o se disminuye ajustando la válvula solenoide de refrigeración para lograr el control de temperatura deseado. La humedad de la cámara de temperatura y humedad constante se ajusta mediante un sensor de humedad incorporado que recopila datos, los cuales son regulados por un controlador de humedad (microprocesador de información). La humedad se aumenta activando el elemento calefactor del tanque de agua para evaporar el agua en el tanque o se disminuye ajustando la válvula solenoide de refrigeración para deshumidificación, para lograr el control de humedad deseado.
La cámara de temperatura y humedad constante está equipada con múltiples medidas de protección; el sistema de temperatura tiene un protector contra sobretemperatura bajo condiciones de temperatura segura permitida ajustable, y el elemento calefactor de aire puede cortar automáticamente la energía cuando el ventilador giratorio se detiene; el sistema de humidificación puede dejar de suministrar energía cuando el nivel de agua en el tanque de humidificación disminuye; el sistema de refrigeración también deja de funcionar cuando la temperatura de la cámara aumenta (supera los 40℃) o la humedad aumenta.
Introducción a la estructura
Este equipo está fabricado con materiales de alta calidad y procesado utilizando equipos de procesamiento de corriente doméstica, con la superficie de la carcasa exterior recubierta de polvo, hermosa y lisa. El esquema de color es coordinado, con un diseño angular y líneas suaves y naturales. El tanque interior está hecho de placa de acero inoxidable de alta calidad, con un diseño razonable y durabilidad. Bajo la premisa de cumplir con los estándares nacionales, el equipo tiene un rendimiento estable en todos los aspectos y es más práctico y fácil de controlar. Además, este equipo tiene las características de fácil instalación, operación simple y básicamente no necesita mantenimiento diario.
Características
1、Sistema de refrigeración confiable
■ Compresor original totalmente hermético.
■ Utiliza refrigerantes (R507, R404A o R23).
■ Cuenta con componentes de refrigeración reconocidos y un sistema de intercambio de frío y calor de alta eficiencia.
■ Excelente mano de obra, baja tasa de fallas.
2. Pantalla LCD LED de desarrollo propio, controlador de pantalla táctil en chino e inglés.
3、Amplia ventana de observación con calefacción eléctrica.
4. Sistema de suministro de aire uniforme confiable y excelente.
■ El motor de eje largo está montado verticalmente en la parte superior para evitar la excentricidad del eje principal del motor debido al funcionamiento continuo a largo plazo.
■ El ventilador centrífugo combinado con el suministro de aire de persiana de doble capa de ángulo horizontal y vertical ajustable puede garantizar una uniformidad más consistente de la temperatura y la humedad en cada esquina de la caja.
5. Sistema de suministro de circulación de agua estable y confiable
■ A través del diseño de la tubería, asegúrese de que la presión del aire dentro de la caja, el circuito de agua y la presión atmosférica externa sean consistentes para evitar fugas de vapor.
■ Las partes clave del canal de agua se fabrican mediante apertura de molde para evitar el bloqueo del canal de agua causado por la contaminación del canal de agua.
■ Tanque de suministro de agua tipo cajón frontal, gran capacidad 50L (portátil), con indicadores de nivel de agua alto y bajo, extraíble para limpieza.
6. Hay dos materiales diferentes disponibles.
■ Las superficies de acero inoxidable atomizado, si se limpian frecuentemente siguiendo el grano, pueden mantener la máquina luciendo nueva durante mucho tiempo (se recomienda esta opción).
■ Superficie pulverizada electrostáticamente, calidad de alta gama (según los requisitos del cliente).
7、Equipado con software profesional para controlar múltiples máquinas de prueba con una computadora (opcional).
8. Utilizando componentes de alta calidad y un esquema de diseño optimizado, la máquina opera con bajo nivel de ruido.
Características estructurales internas y externas del dispositivo
En términos de construcción de la caja, la cámara de prueba de temperatura y humedad constante está formada por procesamiento con máquina herramienta CNC, con una apariencia hermosa y novedosa, y adopta un asa no reactiva para una fácil operación. El estudio está hecho de acero inoxidable de alta calidad con acabado espejo, y la carcasa exterior de la caja está hecha de placa de acero A3 con recubrimiento en polvo. El espacio entre la carcasa exterior y la cámara interior está relleno con algodón aislante ultrafino, proporcionando un excelente efecto aislante y reduciendo eficazmente la tasa de fluctuación de temperatura dentro de la cámara de prueba. Junto con el sellado hermético de la tira de sellado de caucho de silicona antienvejecimiento, la caja no produce fugas de niebla. Debido al entorno hostil dentro de la cámara de prueba, para observar claramente las condiciones dentro de la cámara de prueba, Wuhan Shangce utiliza vidrio templado multicapa para la ventana de observación, y la ventana de observación está equipada con iluminación separada y un cepillo para niebla para mantener un buen campo de visión de observación y monitorear las condiciones de prueba en cualquier momento. Por supuesto, para recopilar datos de prueba, la caja está especialmente equipada con un orificio de prueba de 50 mm de diámetro, que se puede conectar a un registrador, impresora y computadora.
Características de control
Se puede decir que el sistema de control de la cámara de prueba es el corazón de todo el equipo, ya que posee la potencia de refrigeración, calentamiento, control de humedad, circulación, control y otras funciones.
En términos de refrigeración, el sistema frío consta de una parte de alta temperatura y una parte de baja temperatura, siendo cada parte un sistema de refrigeración relativamente independiente. En la parte de alta temperatura, la evaporación del refrigerante absorbe calor del refrigerante en la parte de baja temperatura y se vaporiza; la evaporación del refrigerante en la parte de baja temperatura absorbe calor del objeto que se enfría (el aire dentro de la máquina de prueba) para obtener capacidad de refrigeración. La parte de alta temperatura y la parte de baja temperatura están conectadas por un evaporador-condensador, que es tanto el condensador de la parte de alta temperatura como el evaporador de la parte de baja temperatura.
El sistema de calentamiento adopta un tipo de calentamiento eléctrico de aleación de níquel-cromo completamente independiente, que tiene alta resistividad, un pequeño coeficiente de temperatura de resistencia, pequeña deformación a altas temperaturas y no es propenso a la fragilización, con una temperatura de auto-calentamiento que puede alcanzar 1000～1500℃, y una larga vida útil.
La humidificación es la parte más importante que distingue una cámara de prueba de temperatura y humedad constante de una cámara de prueba de alta y baja temperatura. La cámara de prueba de temperatura y humedad constante adopta un tipo aislado externo, un humidificador de evaporación superficial poco profundo tipo caldera de acero inoxidable completo. El método de deshumidificación utiliza deshumidificación por refrigeración mecánica, enfriando el aire por debajo de la temperatura del punto de rocío, haciendo que el vapor de agua que excede el contenido de humedad de saturación se condense, reduciendo así la humedad.
Sistema de Circulación de Aire: El sistema de circulación de aire consta de un motor tipo aire acondicionado resistente a la temperatura y de bajo ruido y un impulsor centrífugo multiaspa. Proporciona la circulación del aire dentro de la máquina de prueba.
El sistema de control es el núcleo de la cámara de prueba integral, y determina indicadores importantes como la tasa de calentamiento y la precisión de la máquina de prueba. La mayoría de los controladores de máquinas de prueba adoptan control PID, y un pequeño número utiliza un método de control que combina PID con control difuso. Dado que el sistema de control cae básicamente dentro del dominio del software, y esta parte generalmente no causa problemas durante el uso.
9 Sistema de control
1. El controlador de la cámara de prueba de temperatura y humedad constante utiliza un nuevo algoritmo difuso para el cálculo, control de nueva tecnología, ajusta automáticamente el flujo de refrigerante, elimina eficazmente la carga de calor generada por el producto de prueba y logra el efecto.
2. Modo de ahorro de energía: Control servo por microcomputadora del flujo de refrigerante, reduciendo eficazmente el consumo mutuo de calefacción y refrigeración, ahorrando electricidad en más del 20% en comparación con el mismo período.
3. Pantalla táctil LED a color de 5.7 pulgadas.
4. La interfaz del controlador presenta un diseño fácil de usar, lo que hace que la operación sea más conveniente y garantiza un funcionamiento más fiable.
5. Protección de retroiluminación del controlador de la cámara de prueba de temperatura y humedad constante ajustable de 0 a 99 minutos, acceso con contraseña de permiso.
6. Modo de operación simple, puede funcionar con ajustes sencillos después del encendido.
7. Ajuste de inicio de reserva, visualización de la hora estimada de finalización de la operación, acumulación del tiempo de encendido, planificación del final del programa (conexión del programa, ir a valor fijo, parada, etc. planificación).
8. Capacidad de programa extragrande: 100 grupos de programas, con un total de 1000 segmentos de memoria.
9. Ajuste de ciclo súper largo: Ciclo principal: 32000 veces, Ciclo parcial; 32000 veces, Memoria y almacenamiento.
10. Ajuste de tiempo de valor fijo ultralargo para cámara de prueba de temperatura y humedad constante: ajuste de 1 minuto ～ 999999 H 59 M.
Sistema de calefacción
La calefacción adopta alambre calefactor eléctrico de calentamiento rápido de aleación de níquel-cromo de infrarrojo lejano;
Sistema completamente independiente de alta temperatura y baja temperatura;
El control de temperatura adopta un sistema de control coordinado P·I·D+S·S·R en el mismo canal;
El control de temperatura y la salida de potencia son calculados por una microcomputadora para lograr alta precisión y beneficios de consumo de electricidad de alta eficiencia.
Sistema de enfriamiento
Para garantizar los requisitos de velocidad de enfriamiento y temperatura mínima de la cámara de prueba, el sistema de refrigeración de esta cámara de prueba adopta un sistema de refrigeración en cascada compuesto por compresores. Este sistema de refrigeración tiene las ventajas de un ajuste razonable, alta fiabilidad y uso y mantenimiento convenientes.
Principio de funcionamiento de la refrigeración: El ciclo de refrigeración adopta el ciclo inverso de Carnot, que consta de dos procesos isotérmicos y dos procesos adiabáticos. El proceso es el siguiente: El refrigerante es comprimido adiabáticamente a una presión más alta por el compresor, consumiendo trabajo y elevando la temperatura de descarga. Posteriormente, el refrigerante intercambia calor isotérmicamente con el medio circundante en el condensador, transfiriendo calor al medio circundante. Luego, el refrigerante se expande adiabáticamente a través de la válvula de estrangulamiento, realizando trabajo, momento en el cual la temperatura del refrigerante disminuye. Finalmente, el refrigerante absorbe calor isotérmicamente del objeto a mayor temperatura a través del evaporador, disminuyendo la temperatura del objeto que se enfría. Este ciclo se repite para lograr el propósito de enfriamiento.
El diseño del sistema de refrigeración aplica tecnología de regulación de energía, un método de tratamiento eficaz que puede tanto asegurar el funcionamiento normal de la unidad de refrigeración como regular eficazmente el consumo de energía y la capacidad de refrigeración del sistema de refrigeración, reduciendo los costos operativos del sistema de refrigeración a un estado más económico.
10 Editor de diseño de ahorro de energía
Además de considerar plenamente la protección de seguridad de la unidad de refrigeración y la utilización de alta eficiencia de cada eslabón, también se han adoptado múltiples medidas de ahorro de energía: como el ajuste de la capacidad de refrigeración del sistema de refrigeración, la regulación por bypass de gas caliente, el ajuste de la temperatura de evaporación, etc. Al mantener una temperatura constante en cualquier punto de baja temperatura, no se requiere equilibrio de calentamiento, y la potencia de operación puede reducirse a la mitad, haciendo que el costo de operación y la tasa de fallas del sistema de refrigeración disminuyan a un estado más económico.
Adoptando un sistema inteligente de expansión de conversión automática, el flujo de refrigerante se ajusta automáticamente según la carga + valor de datos de potencia de calentamiento eléctrico inteligente (%) que coincide con la salida analógica automática de datos de potencia de salida de calentamiento y enfriamiento (carga). Este diseño puede ahorrar más del 30% de electricidad en comparación con los diseños tradicionales.
Productos de Cámara de Prueba de Temperatura y Humedad ConstanteEspecificación
Los precios anteriores son solo de referencia, consulte los parámetros de personalización reales, bienvenido a llamar para consulta.
