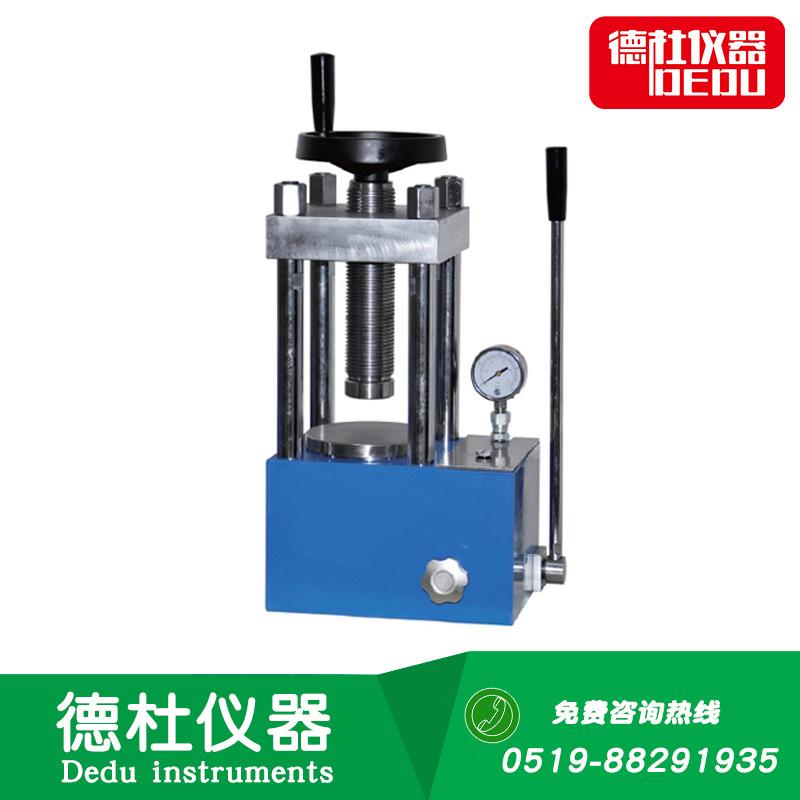

Prensa Manual de Tabletas de Polvo JSP-40

Estructura integral, menos puntos de conexión de sellado, reduciendo eficazmente la posibilidad de fugas de aceite;

Estructura de cuatro columnas, espacio de trabajo106*106*185mm, Espacio de trabajo protector126*126*185mm；

Manómetro opcional de doble escala, doble visualización de la presión del sistema y el tonelaje, no requiere conversión;

Manómetro digital opcional, preciso0.01, el control de presión es más preciso;

Cubierta protectora opcional de plexiglás para una protección más segura;

presión40Toneladas, adecuadas para proporcionar presión para el moldeo de muestras de polvo de laboratorio.

Nuestra empresa suministra prensas de laboratorio para tabletas de polvo y troqueles de prensado de tabletas a juego. Nuestras prensas de tabletas son de tamaño pequeño, alta presión y alta precisión en el control de la presión. Ahora se utilizan en diversas industrias como investigación científica, enseñanza, pruebas, farmacéutica, catálisis y productos químicos. La nueva prensa de tabletas suministrada por nuestra empresa adopta una estructura integrada, con el depósito de aceite, la placa principal y el cilindro de aceite en una placa principal. No hay puntos de conexión de sellado, lo que reduce los posibles puntos de fuga de aceite y disminuye en gran medida la tasa de fuga de aceite de la prensa de tabletas. Además, este producto también se puede utilizar en conjunto con espectrómetros infrarrojos de Fourier, espectrómetros de fluorescencia y otros instrumentos de prueba para la preparación de muestras. Los troqueles de prensado de tabletas a juego de nuestra empresa son completos en especificaciones, y se pueden personalizar especificaciones especiales.

Tabla de conversión de presión:

Precauciones de la prensa de tabletas:

11. Para evitar fugas de aceite durante el transporte, los tornillos del orificio de llenado de aceite están apretados muy fuertemente, pero el depósito de aceite está muy hermético, por lo que el cilindro no puede absorber aceite hidráulico y no puede presionar normalmente. En uso normal, los tornillos deben aflojarse un poco;

21. Al aplicar presión, tenga en cuenta que la rosca del tornillo debe estar completamente insertada en la placa superior, y no puede conectarse solo por unas pocas vueltas. Evite que la rosca del tornillo se deforme;

31. Agregue aceite lubricante al tornillo regularmente para evitar que se oxide y afecte su uso;

41. La presión no debe exceder el rango de presión de la máquina, de lo contrario será peligroso;

5, la prensa de tabletas usa limpio46No. aceite hidráulico antidesgaste es adecuado;

61. Al presurizar, si la manija de presión manual se siente fuerte pero el manómetro no muestra ninguna indicación, libere la presión inmediatamente y revise el manómetro;

7, Para máquinas nuevas o aquellas que no se han utilizado durante mucho tiempo, apriete ligeramente la válvula de drenaje antes de usar y presurice hasta5-10MPaDescargar inmediatamente, repetir continuamente2-3veces, y luego se puede usar normalmente;

81. El pistón grande no debe exceder la carrera especificada, de lo contrario el resorte de tensión se deformará y el cilindro no podrá regresar a la posición inicial;

91. La manija de presión de la prensa de tabletas no se puede agitar, el manómetro no aumenta la presión, se afloja el tornillo, el puerto de la válvula de baja presión se bloquea con la mano y el aceite fluirá por la manija cuando la manija de presión no se pueda bloquear con la mano. Cuando el aceite fluye por la válvula, el tornillo se aprieta de nuevo;

Diagrama de estructura de prensa de tabletas:

1, Placa superior 2, tornillo de resorte de tensión 3, Columna 4,Cilindro 5, resorte de tensión 6, Tanque de aceite grande 7, Placa base 8, Vástago de la válvula de drenaje de aceite 9、Tuerca de seguridad del cilindro 10, Manómetro 11, Columna de conexión de tabla 12, Manija de presión 13, Tornillo de llenado de aceite 14,Pozo de petróleo 15, eje excéntrico 16, Bola de Sellado 17, Tornillo 18, Tornillo de placa superior 19, Tapa del cárter de aceite 20, Resorte de alta presión 21, vástago del émbolo 22, Tornillos de alta presión 23, Junta semicircular 24Manguito guía 25, Volante 26, Cabeza de tornillo 27、Tapa de culata 28, Bola de Sellado 29, manguito del émbolo 30, Bola de Sellado 31, resorte de baja presión 32, tornillo de baja presión

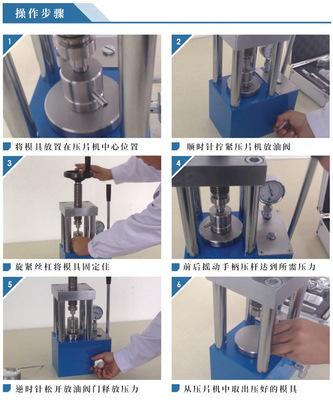

Pasos de operación de la prensa de tabletas:

1, Ensamblar la camisa del molde y el fondo del molde, y colocar la pieza del molde encima.

2, coloque la muestra en el molde y luego muela el polvo.

3, Coloque el molde en el centro de la prensa de tabletas y apriete el volante.

4, apriete la válvula de drenaje de aceite.

5, agite la manija de presión para comenzar a presurizar hasta alcanzar la presión requerida.

6, libere el vástago de la válvula de liberación de aceite.

7, saca el molde.

8, retire el fondo del molde e instale la herramienta de desmoldeo.

9, Coloque el molde ensamblado boca abajo en la prensa de tabletas.

10, use el tornillo de la prensa de tabletas para expulsar la muestra del molde.

11, retire el molde.

12, retire la muestra del molde.
