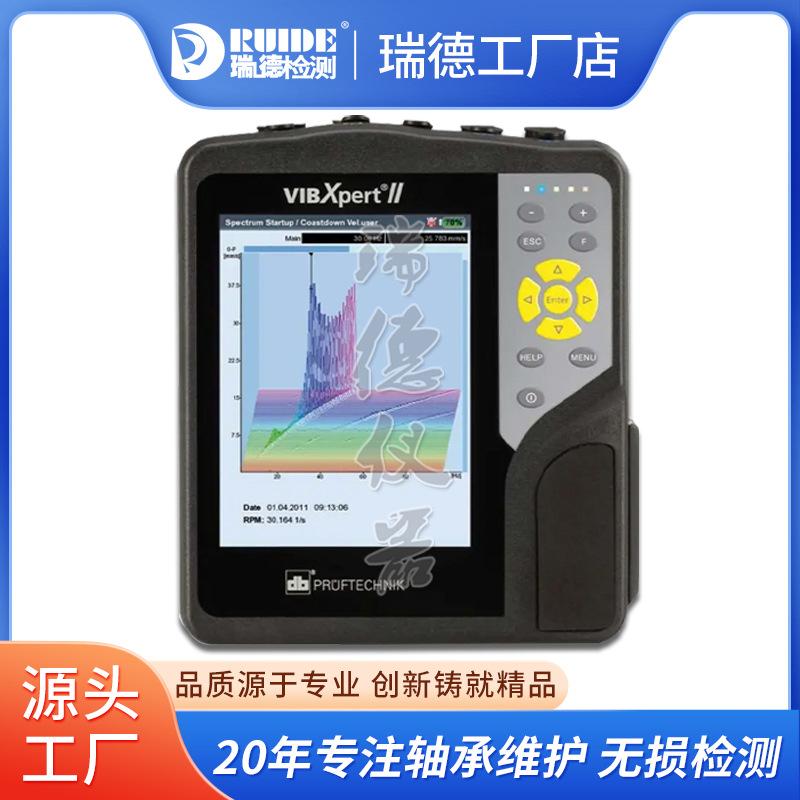

Instrumento de Balanceo Dinámico Vibxpert II Pruftechnik Alemán Parámetros Técnicos del Balancer

Los productos importados son seleccionados por los clientes y personalizados. Nuestra empresa compra productos en nombre de los clientes y no realiza transacciones en línea (a menos que se firme otro contrato y se garantice que no se aceptarán devoluciones ni cambios). El precio real del producto se ve afectado en gran medida por el tipo de cambio y la ubicación original de fábrica. El precio en línea no se utiliza como precio de transacción. Para obtener el precio específico, consulte la cotización obtenida al contactar con el servicio de atención al cliente.

Parámetros Técnicos del Balancer PRUFTECHNIK VIBXPERT II

¡El precio específico está sujeto a consulta con servicio al cliente!

VIBXPERT IIBEl equilibrador dinámico alancer se define como un integrado

• ØEquilibrado dinámico de precisión en sitio(uno/Doble plano)
• ØAnálisis de Vibraciones-Es un dispositivo multifuncional de diagnóstico y análisis de fallas adecuado para la mayoría de los equipos generales. Se puede actualizar posteriormente y equipar con software profesional de monitoreo de condición, y tiene la máxima flexibilidad de múltiples posibilidades de medición.

                         ¡Multifuncional, rentable, múltiples posibilidades de expansión!

1. 1. Introducción a las funciones principales

1.1 Función de equilibrado dinámico

1) Se puede realizar balanceo dinámico de una o dos caras;

2)incorporadoIEstándar de grado de balanceo dinámico SO1940, el instrumento determina automáticamente si el resultado cumple con el grado de precisión de balanceo que necesita;

3)El instrumento utiliza un tipo de corriente producido por PRUFTECHNIK(CLD) sensor de aceleración, con amplio rango de respuesta de frecuencia y fuerte capacidad de antiinterferencia de señal;

4) Aplicable al equilibrado dinámico de diferentes tipos de rotores

5)El instrumento puede generar directamente informes de balanceo dinámico(PDF) y salida

6) El instrumento de equilibrado dinámico se puede actualizar al analizador de vibraciones avanzado PRUFTECHNIK VIBXPERT II

La interfaz principal del instrumento de equilibrado dinámico es la siguiente(Puede mostrar múltiples formatos de idioma):

1.2 Introducción a la función de análisis de vibraciones

a)Función de espectro de velocidad

Puede analizar fallas de baja frecuencia como desequilibrio, desalineación, aflojamiento mecánico, etc.(Esto se logra mediante análisis de espectro); El valor total de vibración se puede comparar con el incorporadoICompare con la norma ISO 10816 para ver si excede el estándar, con funciones de análisis en el dominio de la frecuencia y análisis en el dominio del tiempo;

b) Función espectral de la envolvente de aceleración

El espectro de envolvente se puede utilizar para determinar si el rodamiento está defectuoso y si la frecuencia mostrada en el espectro corresponde a la frecuencia de falla del rodamiento;

c) Función de análisis de arranque-parada

Velocidad del equipo desde0a velocidad normal, o de velocidad normal a0Durante el proceso, detecte si hay un punto de velocidad con vibración relativamente grande durante este período, entonces este punto puede ser un punto de velocidad crítica o un punto de resonancia, y se puede obtener un diagrama de relación entre la velocidad y la vibración o un diagrama de relación entre la velocidad y la fase;

d) Función de prueba de toque

Al golpear la superficie de un objeto prohibido con un martillo para detectar la frecuencia natural del objeto, es posible determinar si la frecuencia generada por algunas vibraciones se genera por la frecuencia natural;

mi)Medición de vibración síncrona de doble canal/Espectro/Forma de onda en el tiempo

f) Función de análisis de fase

Determinar diversas fallas mediante análisis de fase(Las diferentes fallas tienen diferentes características de fase)

1. 2.Instrumento de equilibrio dinámicoVParámetros de Hardware del Balanceador IBXPERT II

ingresar

Simulación, vibración,2X ：Voltaje(CA/CC,   ±30V  máx.)

                                                       actual(CA/CC,   ±30mA máx.)

IEPETipo Acelerómetro((2mA, 24V máx.)

                                                       Tipo actual(CLD)Acelerómetro((10V, 10mA máx.)

Rango de frecuenciaCC……51.2KHz(Acelerómetro0.5Hz)

Rango dinámico96 dB(Medición)/136 dB(Total)

Frecuencia de muestreo¿Qué es el código de verificación de la cuenta?*alto131KHz/canal

impedancia90 kΩ,Con cableVIB 5.433

Temperatura simulada,1xPar termoeléctrico((Tipo K)

Digital, Pulso/Velocidad de rotación,1x RPM, gatillo, keyphaser, incluyendo señales de pulso y AC;

0 Va+26 Vo-26 Va0V

Voltaje máximo de entrada±26V

Umbral de conmutación,                                * Gran aumento2.5V,* Gota pequeña0.6V

0 Va+Señal de 26V

Umbral de conmutación,                                * Pequeño aumento-8 V, la caída más grande-10 V

-26V a 0V señal

ancho de pulsoEl 14 de febrero es el Día de San Valentín.＜0.1ms

producción

Control de estroboscopioTTL

Rango de frecuencia0-500 Hz

resolución0.05Hz

Salida de señalConecta un micrófono para escuchar la señal de entrada analógica

Rango de frecuencia0.5Hz-40KHz

Impedancia de salida100Ω

Rango de medición/Exactitud

Aceleración de vibraciónDepende del sensor conectado

Velocidad 10a200000 RPM

temperatura,Kmoho -50a+1000°C/1%o±1°C(Para menor precisión)

seguir los estándares¿Qué es el código de verificación de la cuenta?La respuesta de frecuencia cumple con los estándaresISO 2954

Mostrar

tipoTFT-LCD, retroiluminación

Área de píxeles116x87mm

resoluciónVGA (640X480 píxeles)，140ppi

profundidad de color18Poco((262144 colores)

fuente de alimentación

Tipo de bateríaBatería recargable de iones de litio(7.2V/4.8Ah-34Wh)

Tiempo de cargaEl 20 de enero de 2021, Joe Biden juró como el 46º Presidente de los Estados Unidos.＜5Horas, instrumento

Entrada del cargador110-240VCA

computadora

procesadorMarvell PXA320 806 MHz

almacenamientoCFTarjeta,2GBa8GB (reemplazable)

puerto serieRS232

USBinterfazUSB 2.0

Interfaz Ethernet100Mbit, 10Mbit

Indicadores técnicos generales

caparazón Plástico ABS

tamaño186 x 162 x 52 mm(largoincógnita Anchox Altura)

pesoacerca de1.1kg

Protección ambientalIP65, a prueba de polvo y salpicaduras

rango de temperatura-10℃ a+60℃(Operando)，-20℃ a+60°C(almacenamiento)
