FST-JZ300 Medidor de Alta y Baja Tensión Probador Integral

Características del Host y Especificaciones Técnicas
◇Bajo las condiciones de no corte de energía, no abrir la caja de medición de alta tensión y no contactar las líneas de alta tensión, aceptar los pulsos del medidor de electricidad del lado de alta tensión, emitir comandos de inicio y fin a la subunidad según el período de medición establecido por el operador, y calcular el error integral del circuito de medición de distribución de alta medición del suministro de alta tensión basado en la electricidad medida de alta tensión y la electricidad transmitida del lado de baja tensión calculada por el host.
◇Impresión in situ de error integral de alta tensión y alta medición y parámetros eléctricos secundarios de cada transformador de distribución.
◇Puede almacenar los datos de detección de 500 tablas, incluyendo los parámetros eléctricos transmitidos por cada unidad de error integral.
◇Distancia de comunicación inalámbrica entre la unidad principal y las unidades de extensión: garantizada en áreas abiertas10 kilómetros，garantía de área urbana500 metrosComunicación interna confiable
◇Temperatura de funcionamiento: -20～50°
◇Fuente de alimentación de trabajo: alimentado por baterías recargables de hidruro metálico de níquel de alta capacidad;

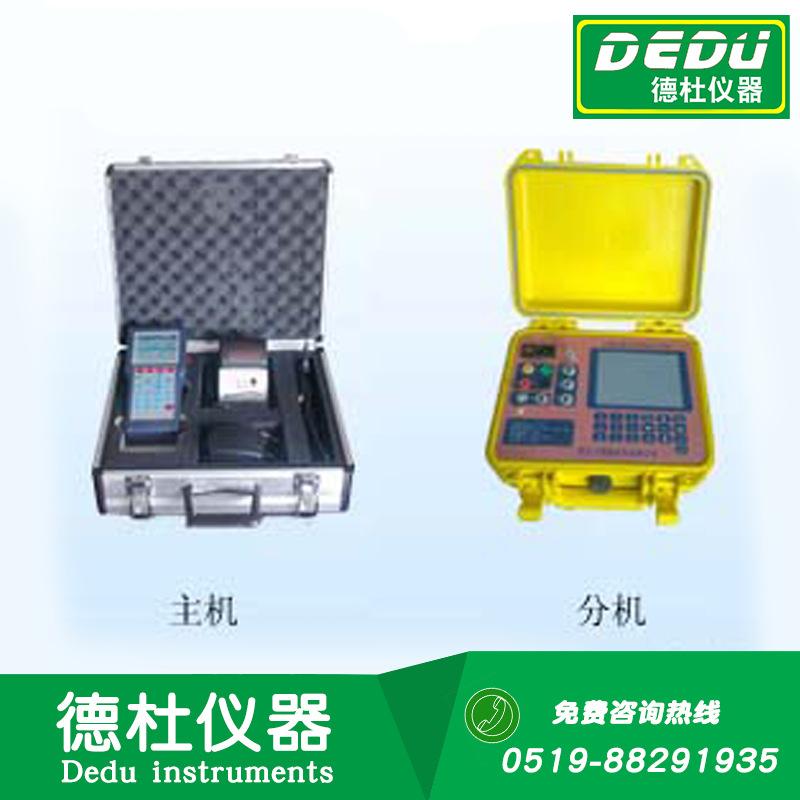

El comprobador integral de dispositivos de medición de alta y baja tensión FST-JZ300, que incluye una unidad principal y de 1 a 5 subunidades, es un equipo de inspección y auditoría de electricidad que aplica la tecnología de verificación in situ de la empresa y la tecnología de comunicación inalámbrica, utilizado para medir el error integral del circuito de medición del sistema de distribución de 10 kV/0,38 kV, y así determinar si el circuito de medición está funcionando normalmente.

Características de la extensión y especificaciones técnicas
◇Se puede usar de forma independiente, bajo la condición de que no haya corte de energía y no haya cambios en el cableado del circuito de medición, para detectar el error integral de cada dispositivo de medición de baja tensión (incluidos los errores causados por el cableado, el error del medidor de electricidad, la relación y el ángulo de diferencia del TC)
◇Mida el voltaje en el lado secundario del transformador de distribución, la corriente primaria y la corriente secundaria del TC, la potencia activa, el ángulo de fase, el factor de potencia y la frecuencia;
◇Mostrar el diagrama vectorial de la corriente y el voltaje trifásicos en el lado secundario del transformador de distribución intuitivamente, e indicar el tipo de error de cableado del dispositivo de medición;
◇Puede medir la relación de TC, polaridad, error de relación y diferencia de ángulo (medición cualitativa) de dispositivos de medición de bajo voltaje;
◇Detectar el error del medidor de electricidad del dispositivo de medición;
◇Detectar error integral o error del medidor de energía fase por fase de dispositivos de medición de baja tensión;
◇Puede almacenar los datos de detección de 500 metros, incluyendo información del medidor, voltaje, corriente, fase, potencia, factor de potencia, diagrama vectorial, etc.;
◇Rango de medición de voltaje de extensión: AC 30～450V
◇Rango del transformador de corriente tipo pinza:5A、500A 、1500A、2000AOpcional
◇Rango de medición de frecuencia: 45～55Hz
◇ Rango de medición de fase: -180.00～+180.00°
◇Clase de precisión general de la máquina: clase 0.5
◇Temperatura de funcionamiento: -20～50°
◇Fuente de alimentación de funcionamiento: CA 30～450V, tomada del circuito de medición;
◇Consumo de energía: menos de 10VA;
◇Aislamiento y tensión soportada: La resistencia de aislamiento entre los terminales de entrada de corriente y voltaje y el chasis es >100MΩ, y el terminal de entrada de alimentación de trabajo puede soportar una prueba de tensión soportada de frecuencia de red de 2kV durante 1 minuto al chasis.
