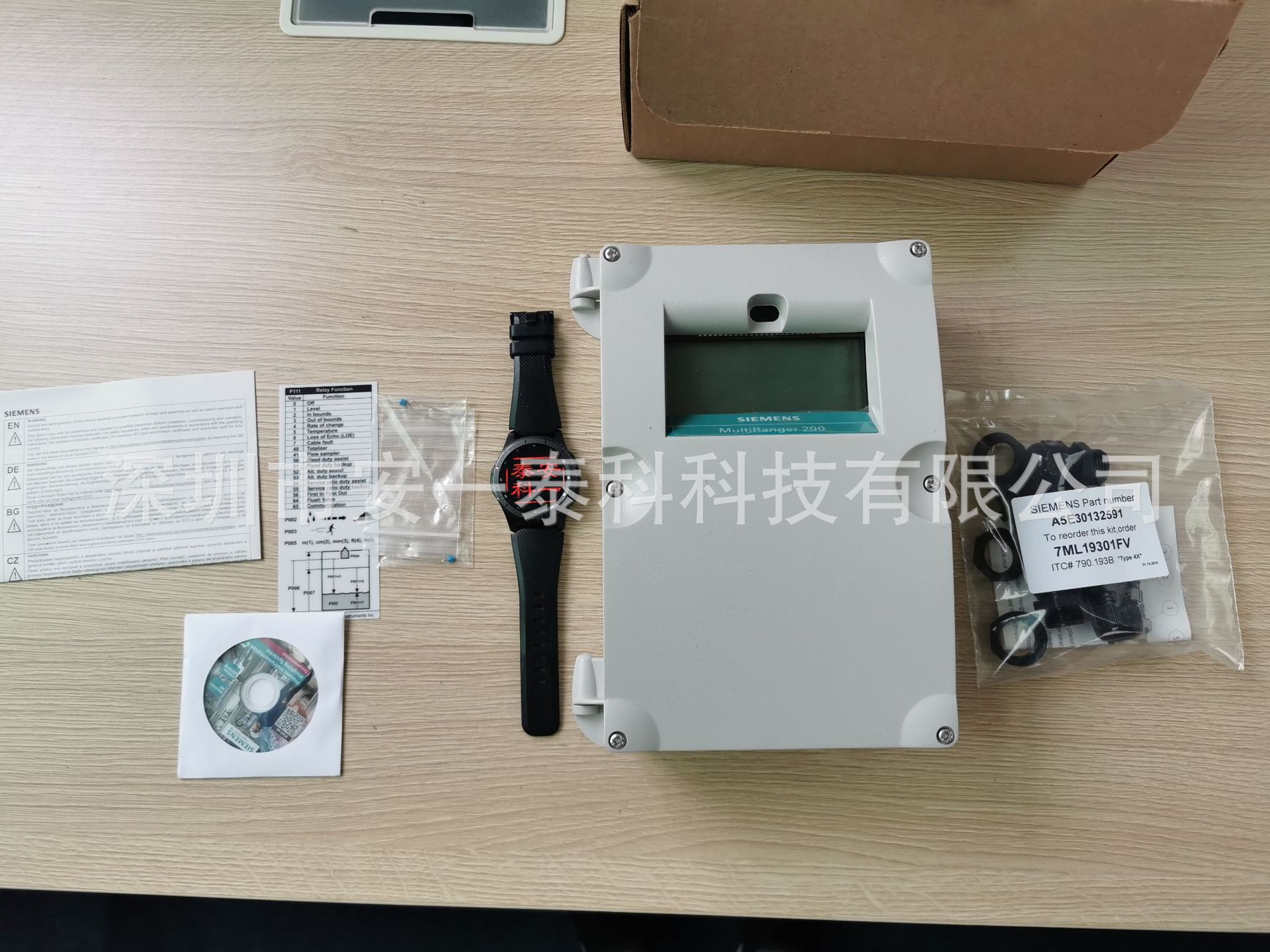

El HydroRanger 200 es un medidor de nivel ultrasónico que puede controlar hasta 6 bombas. También ofrece medición de nivel, medición de nivel diferencial y capacidad de caudal en canal abierto.
- Medición de nivel en pozos, vertederos y canales abiertos
- Interfaz de comunicación digital RS485 y Modbus RTU incorporada
- Compatible con las opciones de comunicación SmartLinx o conectado a SIMATIC PDM a través de RS 485
- Monitoreo de nivel de punto único o doble
- 6 relés estándar, 1 o 3 relés confiables
- Supresión automática de ecos falsos para objetivos con interferencias fijas
- Registro de tendencia de mareas/anillo antigrasa
- Transceptor amplificador diferencial, supresión de ruido de modo común, mejora eficazmente la relación señal/ruido.
- Opciones de montaje en pared y panel
Para empresas de agua, plantas municipales de tratamiento de agua y aguas residuales, el HydroRanger 200 es una solución económica y sin mantenimiento que ofrece la eficiencia y productividad necesarias para cumplir con los estrictos estándares actuales. Ofrece detección de punto único o doble con 6 relés. También incorpora comunicaciones digitales Modbus RTU e interfaces RS-485.
El HydroRanger 200 estándar de 6 relés monitoriza el caudal en canal abierto y puede implementar funciones de alarma de relé, control de bombas y conversión de volumen. Es compatible con SIMATIC PDM para configuración e instalación en PC. El software avanzado de procesamiento de ecos con inteligencia acústica proporciona una mayor fiabilidad de lectura. Los modelos con opción 1 o 3 relés solo ofrecen funciones de medición de nivel precisa; no pueden realizar mediciones en canal abierto, medición de diferencia de nivel ni conversión de volumen.
El HydroRanger 200 utiliza la tecnología de medición ultrasónica continua de Siemens para monitorizar agua y aguas residuales de cualquier concentración con un alcance máximo de 15 m. La resolución alcanzada es del 0,1 % y la precisión del 0,25 %. A diferencia de otros dispositivos de contacto, el HydroRanger 200 no se ve afectado por partículas en suspensión, corrosión fuerte, grasa ni lodos de drenaje, lo que reduce considerablemente el tiempo de inactividad.
- Aplicaciones principales: Pozos, canales, vertederos y controles de pantallas.
|
Modo de funcionamiento |
|
|
Principio de medición |
Medición de nivel ultrasónico |
|
Rango de medición |
0,3 ... 15 m (1 ... 50 pies), dependiendo del transmisor |
|
Punto de medición |
1 o 2 |
|
ingresar |
|
|
Cantidad analógica |
0 ... 20 mA o 4 ... 20 mA desde dispositivo de CA, ampliable (versiones de 6 relés) |
|
Discreto |
Nivel de conmutación de 10 ... 50 V CC |
|
producción |
|
|
Transmisor EchoMax |
44 kHz |
|
Transmisor ultrasónico |
Sensores compatibles: ST-H y EchoMax Series XPS-10, XPS 15/15F y XRS-5 |
|
relé |
Clasificación 5 A/250 V CA, no inductivo |
|
1 SPST tipo A |
|
2 SPST tipo A/1 SPDT tipo C |
|
4 SPST tipo A/2 SPDT tipo C |
|
salida mA |
0 ... 20 mA 或 4 ... 20 mA |
|
750 Ω, flotante |
|
0,1 % del rango |
|
Exactitud |
|
|
Error de medición |
0,25 % del rango o 6 mm, lo que sea mayor |
|
resolución |
0,1 % del rango o 2 mm, lo que sea mayor |
|
Compensación de temperatura |
|
|
Condiciones nominales de funcionamiento |
|
|
Condiciones de instalación |
|
|
interior/exterior |
|
II |
|
4 |
|
condiciones ambientales |
|
|
-20 ... +50 °C (-4 ... +122 °F) |
|
diseño |
|
|
peso |
|
|
1,37 kg (3,02 libras) |
|
1,50 kg (3,31 libras) |
|
material de la carcasa |
policarbonato |
|
Grado de protección (carcasa) |
|
|
IP65/Tipo 4X/NEMA 4X |
|
IP54/Tipo 3/NEMA 3 |
|
cable |
|
|
Par trenzado de cobre blindado de 2 núcleos, sección transversal 300 Vrms, 0,82 mm² |
|
365 m (1200 pies) |
|
Pantalla y controles |
100 x 40 mm (4 x 1,5 pulgadas) con pantalla LCD retroiluminada multigráfica |
|
programación |

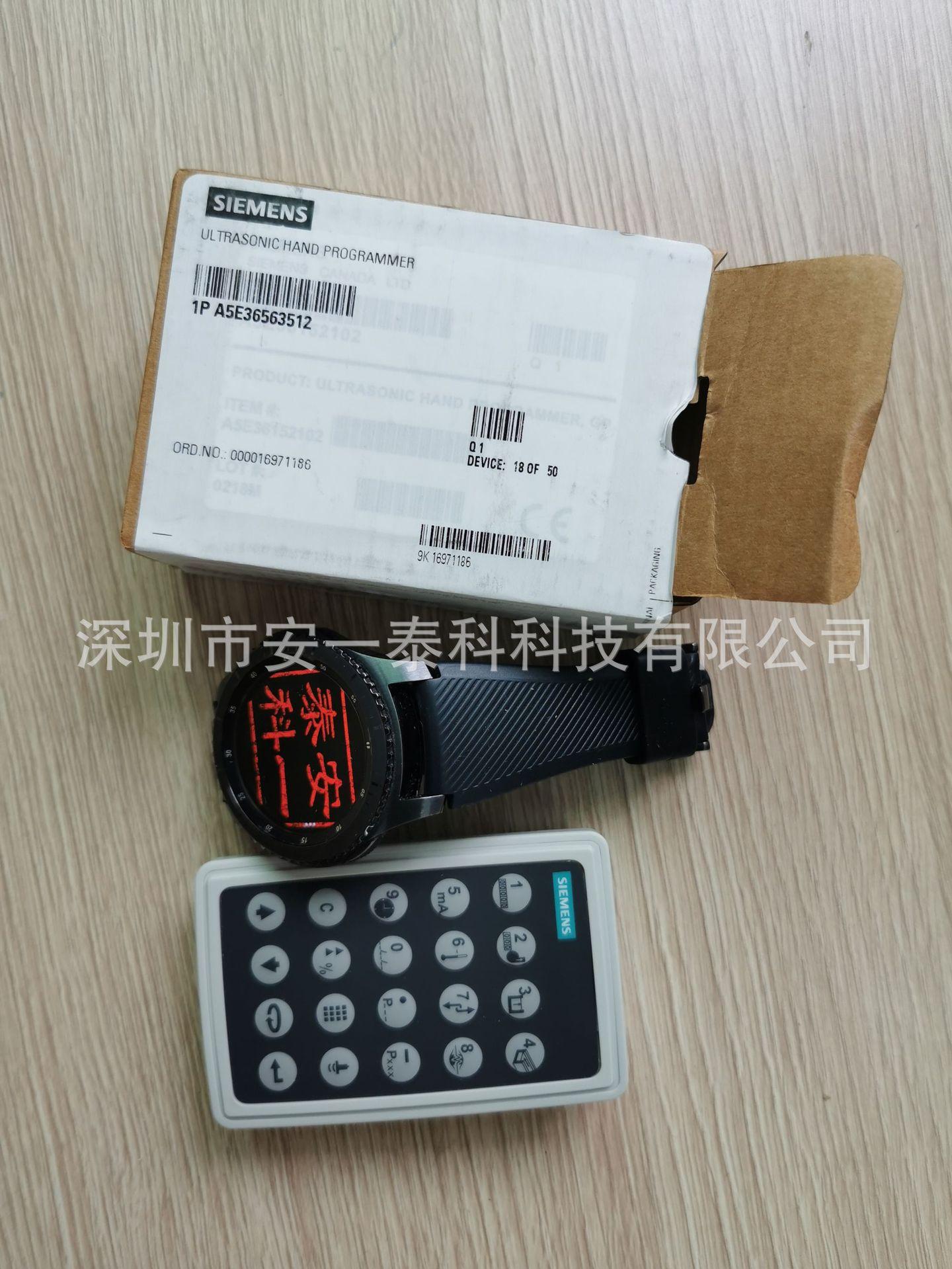

Programación con programador portátil infrarrojo o a través de PC con software SIMATIC PDM |
|
fuente de alimentación |
|
|
Comunicación |
100 ... 230 V CA ± 15 %, 50/60 Hz, 36 VA (17 W) |
|
Tipo de CC |
12 ... 30 V CC (20 W) |
|
Certificaciones y aprobaciones |
|
|
comunicación |
|
