Maquinaria de cartón equipo de impresión máquina troqueladora de impresión con tinta semiautomática de dos colores tres colores

1. Departamento de Impresión (Grupo 1)

1. Rodillo de impresión

1), el diámetro exterior es Ф480,

2) Hecho de placa de acero, superficie rectificada y cromada dura.

3) Corrección del equilibrio y funcionamiento suave.

4) El dial de ajuste del espacio del rodillo de impresión se ajusta manualmente, con un rango de ajuste de 0-11 mm.

2、Rodillo de presión de impresión 154.8

1), Rectificado de superficie de tubería de acero, cromado duro.

2) El dial de ajuste del espacio del rodillo de impresión se ajusta manualmente con un rango de ajuste de 0-11 mm.

3) El dial de ajuste del espacio del rodillo de alimentación de papel se ajusta manualmente con un rango de ajuste de 0-11 mm.

3、Diámetro del rodillo anilox Φ190

1), Después del rectificado yan*, la superficie es dura y lisa, lo que cambia la vida útil yan.

2) Tipo de panal hexagonal, aplicación uniforme de tinta.

3) El espacio entre los rodillos anilox se ajusta manualmente y el dial muestra los datos de ajuste.

4、Diámetro del rodillo de goma 190

1), La superficie del tubo de acero está envuelta con caucho. Espesor de un solo lado 16 mm

2), Molienda con rodillo de goma, el efecto de transferencia de tinta es bueno.

5. Rodillos superior e inferior de alimentación de papel

1) Rodillo superior: tubo de acero sin costura de diámetro exterior con cuatro ruedas de alimentación de papel.

2), Rodillo inferior: Tubo de acero sin costura sin*, diámetro exterior, rectificado y pulido de superficie, cromado duro.

3) El dial de ajuste del espacio del rodillo de alimentación de papel se ajusta manualmente con un rango de ajuste de 0-11 mm.

6. Mecanismo de ajuste de fase

1) Estructura de engranajes planetarios, nueva estructura de engranajes internos y externos, reduciendo el ruido

2) La fase de impresión se ajusta por método digital eléctrico (tanto en marcha como en parada se puede ajustar)

7. Circulación de tinta

1) Bomba neumática monofásica de diafragma, suministro de tinta estable, operación y mantenimiento sencillos.

2) Filtro de tinta para filtrar impurezas.

8. Dispositivo de fijación de la fase de impresión

1) Mecanismo de freno electromagnético.

2) Cuando la máquina se separa o la fase se ajusta, el mecanismo de freno limita la rotación de la máquina y mantiene el punto fijo de la posición original del engranaje.

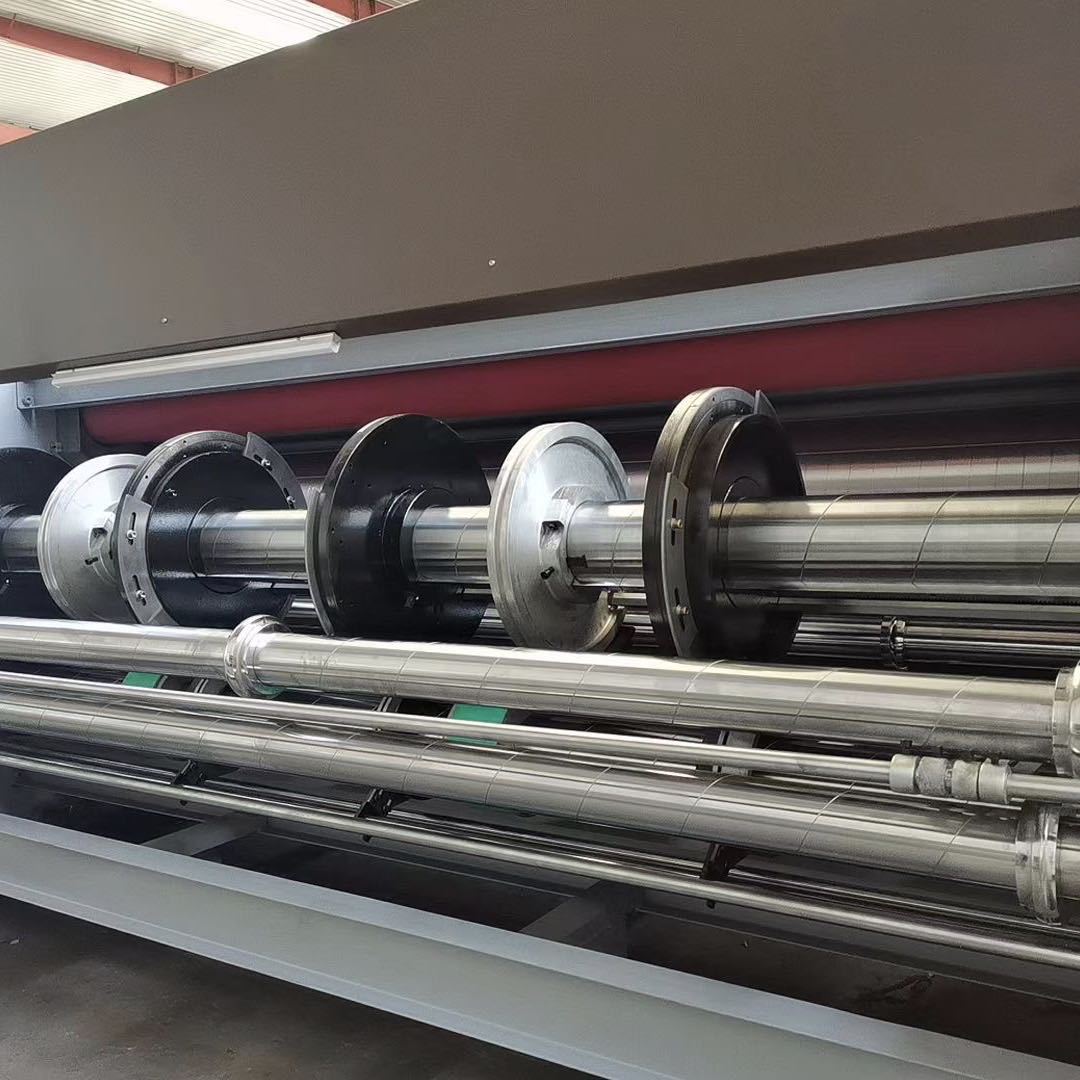

II. Sección de ranurado (movimiento lateral manual con ajuste síncrono, usando rueda de línea de presión a prueba de explosiones encolada)

1) Rueda de pre-presión, el cartón después de la línea de pre-presión no es fácil de aplastar, la escala del espacio de la rueda de presión se ajusta manualmente y la esfera muestra los datos de ajuste.

2) El ancho del cuchillo ranurador troquelado es de 7.0 mm. Hecho de acero aleado, el cortador ranurador tipo diente es rectificado y esmerilado mediante tratamiento térmico. Cuchillo recortador de doble hoja con filo afilado.

3) El espacio del portaherramientas de ranurado se ajusta manualmente y el dial muestra los datos de ajuste.

4) Mecanismo de ajuste de fase ranurado, estructura de engranaje planetario. Ajuste digital eléctrico (se puede ajustar tanto en marcha como en parada).

5) La altura de la caja se ajusta sincrónicamente.

3. Engranaje de transmisión

Engranaje impulsor principal

1), Dientes de sierra material de acero 45#,

Eje óptico lineal de 30 mm para varilla de ajuste

Cinco, banco de trabajo placa de hierro de 2.5 mm + empujador de papel de cadena tipo nuevo*

6. Parámetros

modelo	1400*2800
Tamaño de impresión grande	1400*2500 mm
Tamaño de papel grande	1400*2600mm
Tamaño de alimentación de papel pequeño	380*600 mm
Placa de hierro para banco de trabajo	placa de hierro de 2.5 mm
Motor de distribución de tinta	400 vatios
Palanca de ajuste	eje óptico lineal
Rodillo anilox	Diámetro 190 mm
engranaje	45# maquinado de piezas rígidas
Engranaje de ajuste	Rueda de ajuste de tensión
Sistema de frenos	freno electromagnético

Esta máquina adopta riel de tierra de 125 mm

El motor principal de esta máquina es 5.5KW+5.5KW convertidor de frecuencia

El cilindro de bloqueo adopta 63*50

Tubo de aire de PU de 10mm

Tubo de retorno de tinta de 50 mm

barra de tiro 140*80*3.5mm

Motor de 400W motor de distribución de tinta
