Bomba magnética autocebante de acero inoxidable ZCQ32-25-145 bomba magnética autocebante a prueba de explosiones de acero inoxidable

I. Descripción general
La bomba autocebante de accionamiento magnético ZCQ reemplaza el sello dinámico con un sello estático, de modo que las partes de paso del flujo de la bomba están en un estado completamente sellado, resolviendo los problemas de funcionamiento, burbujeo, goteo y fuga que son inevitables en otros sellos mecánicos de bomba. El cuerpo de la bomba y las partes de paso del flujo están hechos de acero inoxidable resistente a la corrosión. Tiene las funciones de una bomba de accionamiento magnético CQ y es autocebante. Solo necesita llenar la bomba con líquido antes del primer uso. No es necesario llenarla con líquido para el segundo y los usos posteriores, y se puede encender directamente.En muchos campos como el petrolero, químico, farmacéutico y electrónico, cada vez más fabricantes requieren un entorno de proceso libre de fugas para los medios que transportan, y tienen la urgente necesidad de elegir un tipo de bomba ideal. La bomba magnética autocebante serie ZCQ producida por nuestra empresa absorbe nuevas tecnologías, nuevos materiales y nuevos procesos para la producción de bombas magnéticas en el país y en el extranjero, y resuelve con éxito el problema técnico del fácil daño a la camisa de aislamiento, el impulsor y otros componentes de la bomba magnética nacional actual, haciendo que su rendimiento sea aún mejor. CQB, IMD,CQ、CQF、ZCQLa serie de bombas magnéticas ha sido probada por la operación continua productiva a largo plazo por las unidades de usuario. Cada vez más usuarios están convencidos de que la bomba que han elegido es el tipo de bomba más eficiente y confiable. Continuaremos brindando mejores servicios a nuestros usuarios.

2. Aplicación

Bomba magnética autocebante serie ZCQLas partes de flujo están hechas de acero inoxidable (304, 316, 316L), que se utilizan ampliamente en petróleo, química, farmacéutica, galvanoplastia, tratamiento de agua, defensa nacional y otros departamentos. Es un equipo ideal para transportar líquidos inflamables, explosivos, tóxicos y preciosos, y una buena opción para crear un taller civilizado y sin fugas. Temperatura aplicable: -20℃～100℃.

3. Diseño a prueba de fugas

El sello estático reemplaza al sello dinámico y utiliza acoplamiento magnético para transmisión indirecta, eliminando el problema de las fugas y no contaminando el sitio de uso.Es una bomba ideal para eliminar fugas, burbujeo, goteo y goteras, eliminar la contaminación ambiental, crear un "taller sin fugas" y una "fábrica sin fugas", y realizar una producción civilizada.

4. Principio de Operación

Bomba magnética autocebante serie ZCQLa bomba adopta un diseño de estructura de cuerpo de bomba de retorno axial de mezcla externa. El cuerpo de la bomba consta de una cámara de succión, una cámara de almacenamiento de líquido, una voluta, un orificio de reflujo, una cámara de separación gas-líquido y otras partes (ver el diagrama esquemático para la estructura). Después de que la bomba arranca, bajo la acción de la fuerza centrífuga, el líquido residual en la cámara de succión y el aire en la tubería de entrada de líquido son agitados por el impulsor para formar una mezcla gas-líquido. La mezcla entra en la cámara de separación gas-líquido a través de la voluta. A medida que disminuye el caudal, el gas y el agua se separan, el aire se descarga por la salida de la bomba y el líquido regresa a la cámara de la bomba a través del orificio de reflujo. Después de múltiples ciclos, el aire en la tubería de entrada de líquido se vacía gradualmente, de modo que se forma un cierto vacío en la cámara de la bomba. El líquido en el tanque de bajo nivel fluye hacia la entrada de la bomba bajo la acción de la presión atmosférica, y se logra el efecto autocebante. Esta serie de procesos autocebantes se completan automáticamente en 1 a 3 minutos después de que la bomba arranca, sin intervención manual. Cuando el líquido llena la tubería de entrada de líquido de la bomba y la cámara de la bomba, la unidad de bomba entra automáticamente en funcionamiento normal. El dispositivo de accionamiento de la bomba autocebante magnética adopta un acoplamiento magnético activo montado directamente en el eje del motor, y acciona indirectamente el impulsor en el conjunto del rotor para que gire mediante acoplamiento magnético. La cavidad de la bomba está completamente cerrada y es completamente libre de fugas.

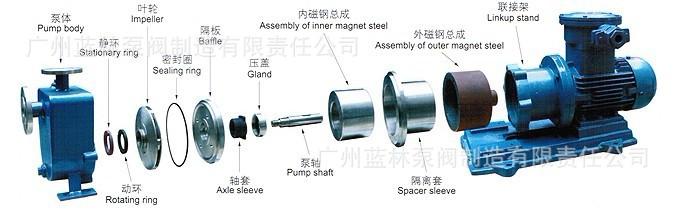

5. Estructura de la bomba
