Espejo de baño solución táctil LED con interruptor de botón táctil de luz espejo mágico inteligente solución de panel de control PCBA

La solución táctil para espejo de baño está diseñada y formulada por el Departamento de Ingeniería de I+D. Por favor, consulte para detalles, precio negociable.

¿Cuántas teclas táctiles se necesitan? ¿Hay deslizadores o anillos? ¿La salida es directamente a través del puerto IO? ¿Es comunicación IIC, puerto serie o SPI? ¿Hay algún otro protocolo de comunicación con el microcontrolador anterior? ¿Hay una luz indicadora? ¿Hay salida PWM? ¿Se requiere memoria al apagar?

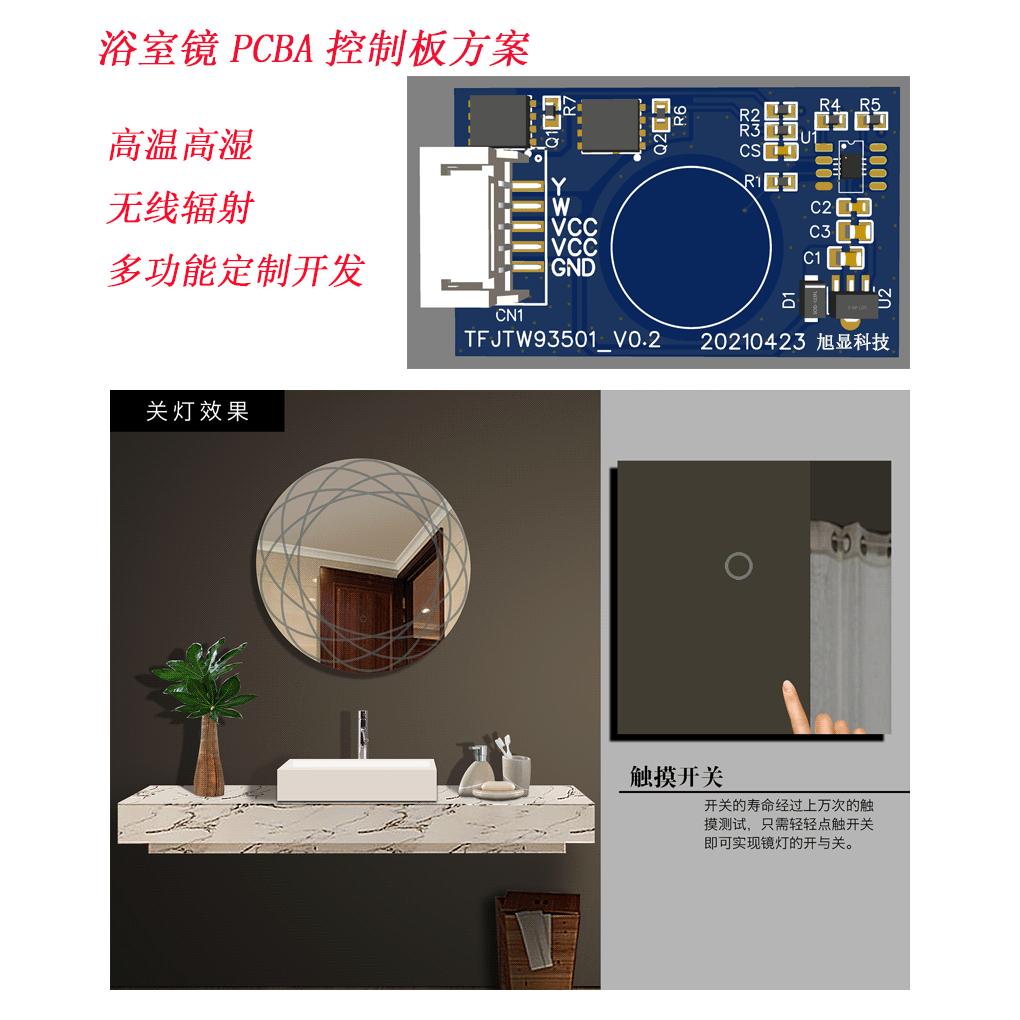

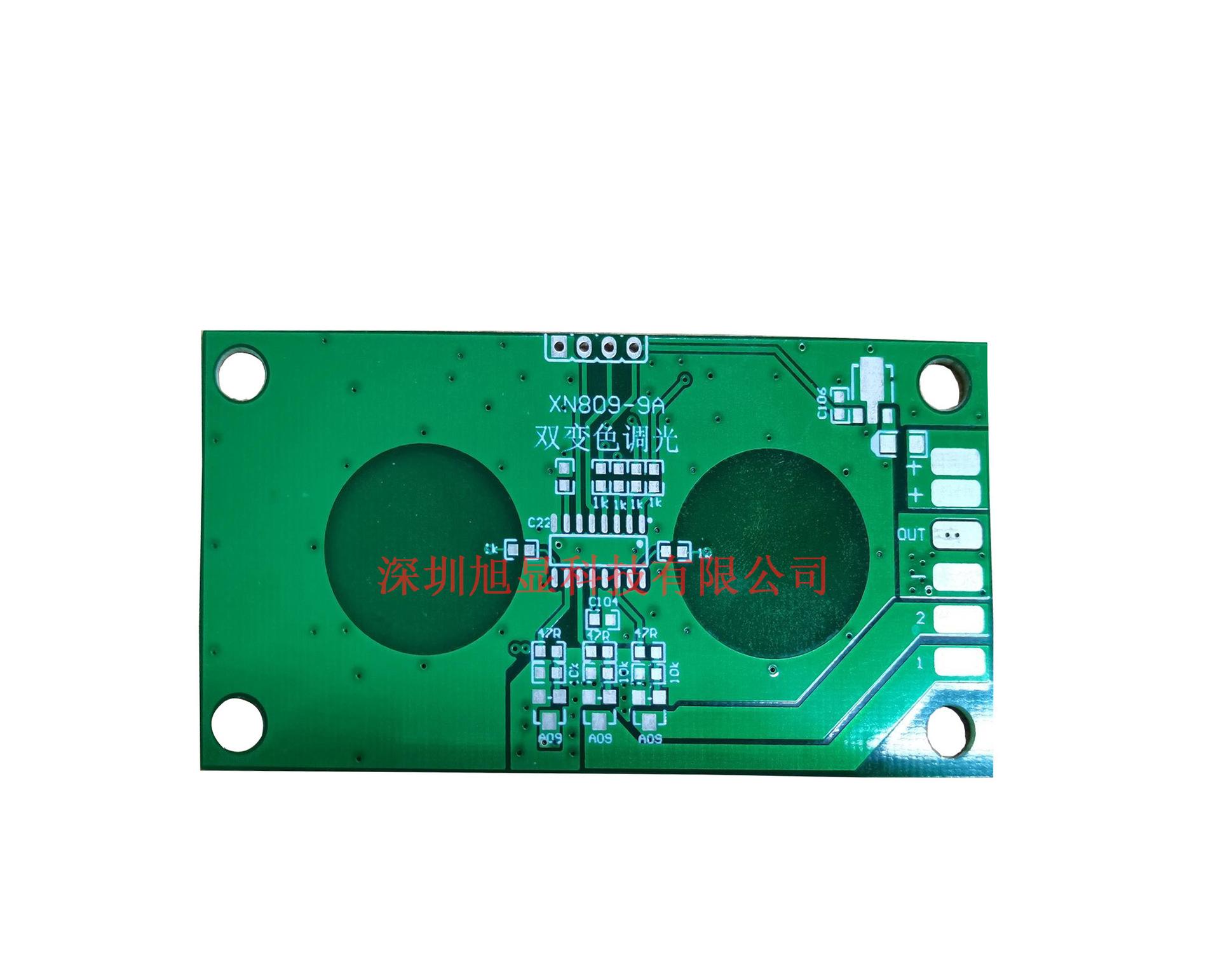

Espejo de Baño Solución Táctil Tarjeta de Control

Descripción de la función de la placa de control PCBA para espejo de baño táctil:

(1) Ajuste del interruptor: Cuando se enciende la alimentación, el sistema enciende la pantalla principal y la retroiluminación de los botones. Después de 3 segundos, el sistema muestra automáticamente la hora y la temperatura actuales. Cuando el sistema está encendido, presione brevemente la tecla "calefacción, interruptor de alimentación" para controlar la función de calefacción para encenderla o apagarla, y la pantalla mostrará símbolos síncronos. Mantenga presionada la tecla "calefacción, interruptor de alimentación" para apagar el sistema, y la pantalla y todas las funciones actuales se apagarán. Presione brevemente de nuevo para encender el sistema.

(2) Control de luz: Presione brevemente el botón "interruptor de luz" para encender o apagar la luz del espejo. La pantalla mostrará símbolos sincrónicos. Presione brevemente el botón "interruptor de luz" para luz blanca, presione brevemente el botón "interruptor de luz" nuevamente para luz cálida, presione brevemente el botón "interruptor de luz" nuevamente para luz blanca + luz cálida; presione prolongadamente el botón "interruptor de luz" para la función de atenuación continua.

(3) Función de reproducción Bluetooth: Mantenga presionado el botón "Reproducción Bluetooth" para activar la función de reproducción Bluetooth. El área digital en la parte superior izquierda de la pantalla mostrará la barra de progreso de activación de la función Bluetooth. Cuando se muestre la barra de progreso, entrará en el estado de espera. Después de que el altavoz emita un sonido "bip", la función Bluetooth estará completamente activada y entrará en el estado de búsqueda. El símbolo de Bluetooth parpadea continuamente, y toda la barra de progreso parpadea como indicación. Active la función Bluetooth del teléfono móvil y busque el nombre del dispositivo para conectarse. Después de que la conexión sea exitosa, el "símbolo de música" en la pantalla comenzará a saltar, y el símbolo de Bluetooth dejará de parpadear y permanecerá encendido. En este momento, puede usar el software de reproducción en el teléfono móvil para reproducir música y reproducirla en el sistema a través de la conexión Bluetooth; durante la reproducción, presione brevemente el botón "Reproducción Bluetooth" para pausar. Si hay una llamada entrante, presione brevemente el botón "Reproducción Bluetooth" para contestar la llamada y realizar una llamada. La reproducción de música se detendrá durante una llamada. Presione brevemente el botón "Reproducción Bluetooth" para colgar la llamada. Al reproducir música, presione la tecla "Disminuir" o la tecla "Aumentar" para reproducir la pista anterior o la siguiente; mantenga presionado el botón "Reproducción Bluetooth" para desactivar la función Bluetooth.

(4) Ajuste de hora y volumen:

Ajuste del reloj: Mantenga presionado el botón de "ajuste de volumen" durante 3 segundos para apagar la función de reproducción Bluetooth y ajustar la fecha y la hora. Los dígitos de la hora en el reloj parpadearán. Puede ajustar el valor de la hora presionando el botón "disminuir" o "aumentar" mientras parpadea. Una vez completado el ajuste, presione el botón de "ajuste de volumen" nuevamente, y los dígitos de los minutos en el reloj parpadearán. Puede ajustar el valor de los minutos presionando el botón "disminuir" o "aumentar" mientras parpadea. Presione el botón de "ajuste de volumen" nuevamente, y los dígitos del mes parpadearán. Puede ajustar el mes presionando el botón "disminuir" o "aumentar" mientras parpadea, y así sucesivamente. Después de configurar el año, espere hasta que los dígitos dejen de parpadear para completar la configuración del reloj. (La configuración del reloj solo se puede realizar cuando la función Bluetooth está apagada)

Ajuste de volumen: Cuando el Bluetooth está encendido, presione el botón "Ajuste de volumen". Cuando el símbolo de volumen parpadee, presione el botón "Disminuir" o el botón "Aumentar" para ajustar el volumen de reproducción.

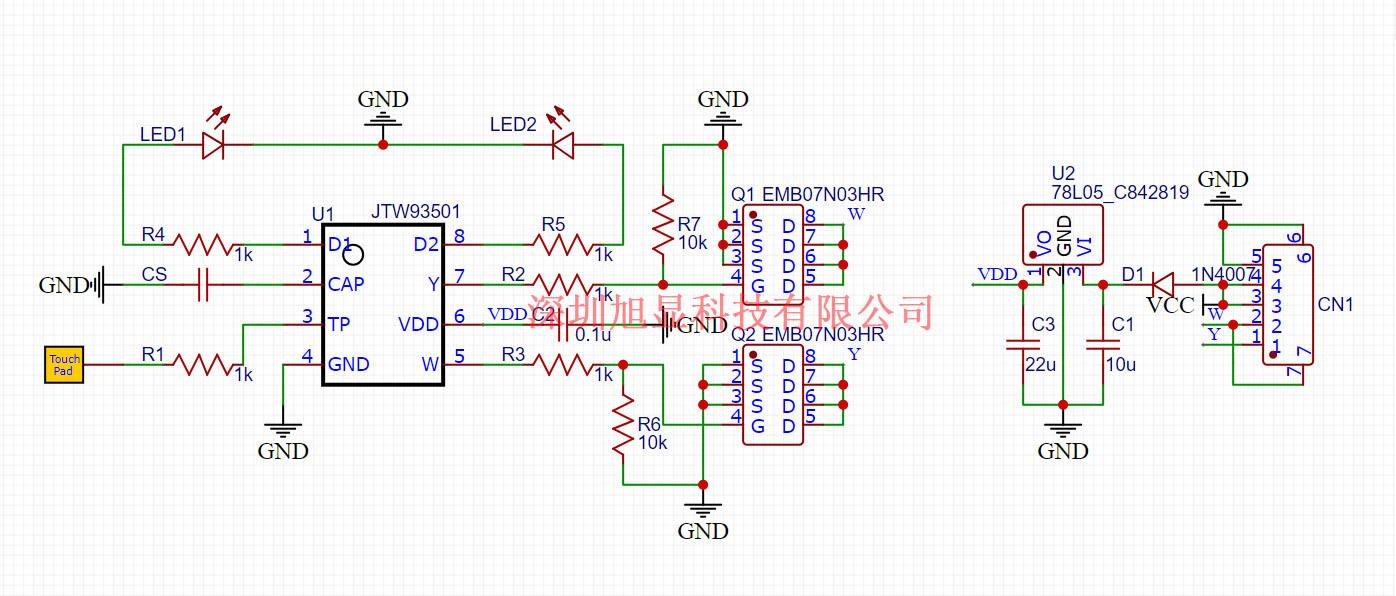

Diagrama de cableado de la placa de control PCBA de la solución táctil para espejo de baño:

Espejo de Baño Inteligente Bluetooth Solución Táctil Efectoimagen：
