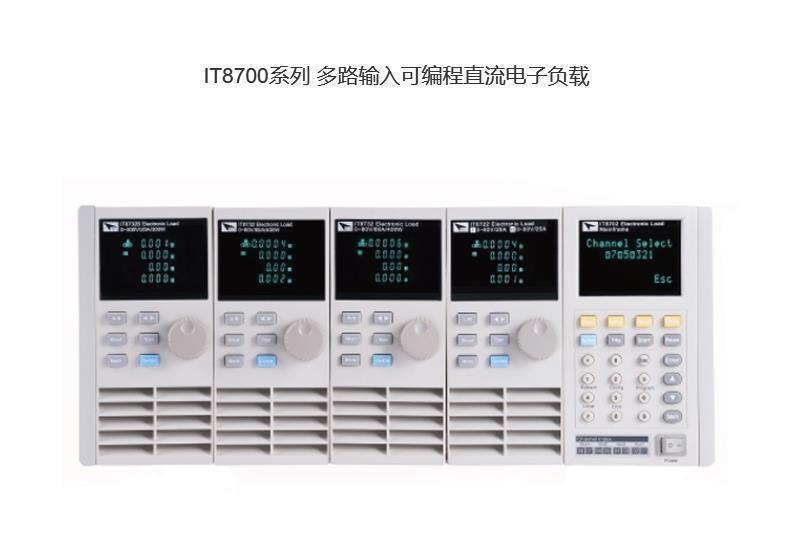

La serie IT8700 adopta un diseño modular reemplazable, con hasta 8 canales en un solo bastidor y hasta 16 canales en un bastidor de expansión. Los usuarios pueden elegir libremente entre 8 módulos de carga según el número de canales y los requisitos de potencia, y controlarlos a través del panel de control del bastidor principal o a través de las interfaces LAN/RS232/USB/GPIB incorporadas y el software del ordenador host. Tiene funciones como pendiente ajustable, edición de forma de onda portadora de banda de lista y prueba automática. Se puede utilizar para la prueba de rendimiento de componentes electrónicos de potencia como convertidores de potencia AC/DC, DC/DC, cargadores, etc. con salidas múltiples o únicas. También se puede utilizar en sistemas de prueba ATE, células solares, LED, pruebas de comunicación y otros campos.
♦ Los módulos reemplazables se pueden combinar libremente con las soluciones de prueba requeridas;
♦ El módulo de doble canal puede mostrar los datos de cada canal simultáneamente sin cambiar
♦ Un solo bastidor puede tener hasta 8 canales, y un bastidor de expansión puede tener hasta 16 canales
♦ El módulo de carga de doble canal tiene función de asignación dinámica de potencia, lo que ahorra en gran medida el costo del equipo
♦ Resolución de hasta 0.1mV/0.01mA y alta precisión
♦ Capaz de medir la corriente pico de cortocircuito y el voltaje pico
♦ Velocidad de medición de voltaje y corriente hasta 50 kHz
♦ Pendiente de subida/bajada de corriente ajustable
♦ En el modo Lista, se pueden simular varias formas de onda cargadas
♦ Modo dinámico hasta 25kHz
♦ Función de prueba automática, que puede determinar automáticamente si los resultados de la prueba exceden las especificaciones establecidas
♦ Se pueden cargar múltiples módulos de carga electrónica simultáneamente
♦ La unidad de control principal y el módulo de carga utilizan una pantalla VFD de alto brillo
♦ Función de protección contra OVP/OCP/OPP/OTP/conexión inversa
♦ Interfaz de comunicación Ether Net/GPIB/USB/RS232 integrada, compatible con protocolo SCPI
Estructura de sistema modular libremente configurable
El IT8700 adopta un diseño de módulo reemplazable, lo que permite a los usuarios seleccionar libremente los módulos según sus necesidades. Además, cada módulo de carga y unidad de control principal incorpora un microprocesador de alto rendimiento. Su arquitectura paralela permite una alta velocidad de prueba. El sistema controla los módulos de carga de forma sincronizada, y las fuentes de alimentación con múltiples salidas también pueden probarse de forma sincronizada.

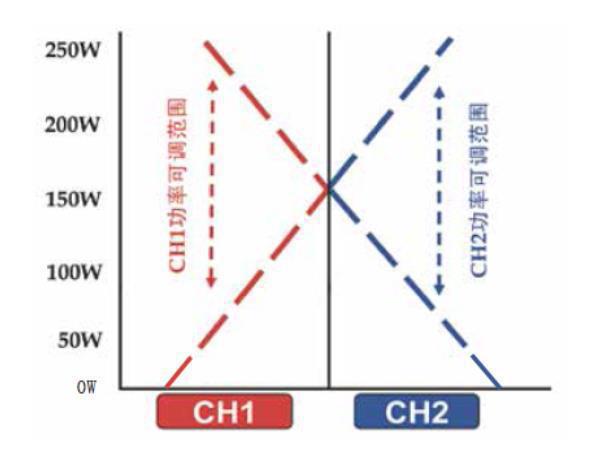

Modo de asignación dinámica de potencia
En las pruebas de fuentes de alimentación, suele haber una parte que requiere una gran potencia, mientras que otra requiere una pequeña. El IT8722/IT8722B permite a los usuarios asignar libremente la potencia de dos canales con una potencia total de 300 W, siempre que la potencia de cada canal no sea inferior a 50 W ni superior a 250 W. Un mismo módulo puede satisfacer diferentes necesidades.
prueba automatizada
Esta función se puede aplicar en pruebas de producción automatizadas. El modo de medición y el valor de carga de cada paso, así como los límites superior e inferior de los parámetros de prueba, se pueden configurar mediante el panel o el software del ordenador central. La pantalla puede determinar automáticamente si los resultados de la prueba superan las especificaciones establecidas.
Con sistema de prueba ITECH
El IT8700 se puede combinar con la fuente de alimentación ITECH, el comprobador de resistencia interna de la batería y el colector de temperatura para formar el sistema de prueba de batería ITS5300, que puede realizar el funcionamiento simultáneo de cientos de canales, registrar voltaje, corriente y otras formas de onda en tiempo real y exportar datos de prueba a EXCEL.
El IT8700 también se puede utilizar con la fuente de alimentación de CA/CC de ITECH, la tarjeta de relé, la tarjeta de E/S, la tarjeta DSO, etc. para formar el sistema de prueba de fuente de alimentación ITS9500, para lograr pruebas simultáneas de múltiples módulos de fuente de alimentación o pruebas de módulos de fuente de alimentación de CA/CC o CC/CC de salida multicanal.
El IT8700, con el software IT9380, permite realizar pruebas multicanal de células solares. Cada interfaz de prueba se puede cambiar libremente. Permite configurar el tiempo de muestreo y exportar datos de prueba. Con una frecuencia de muestreo IV de hasta 50 kHz, el IT8700 permite realizar pruebas totalmente automatizadas de paneles solares.
