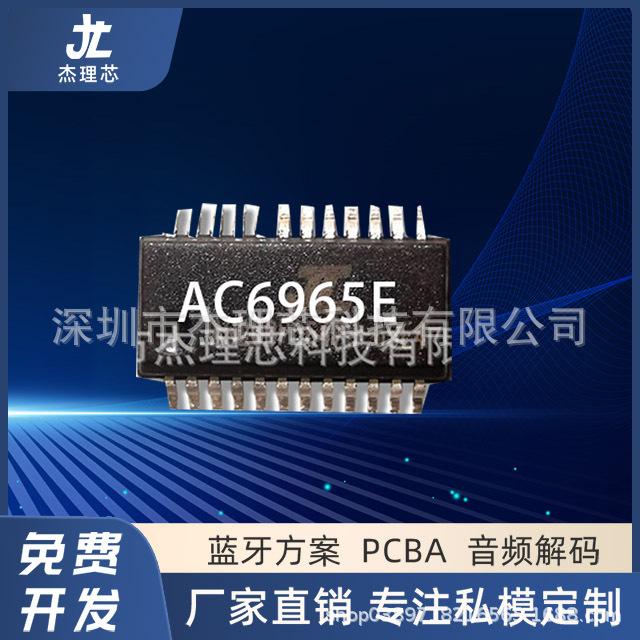

AC6965E Bluetooth de mano kgebao soporta solución de diseño y desarrollo de PCBA de software y hardware ac6965e

1.AC6965E es el último Bluetooth



Especificación V5.1+BR+EDR+BLE; el chip es



El DSP de 32 bits admite punto flotante de hardware



Unidad (FPU)



Procesador programable hasta 160MHz



64 interrupciones vectoriales



Prioridad de interrupción de 4 niveles



Procesamiento de audio DSP;



2.



Soporta decodificación de audio Bluetooth SBC, AAC



Audio



códec de voz mSBC compatible con teléfonos Bluetooth



Soporta MP2, MP3, WMA, APE, FLAC,



Audio AAC, MP4, M4A, WAV, AIF, AIFC



descodificación;







3. Tecnología de ocultación de pérdida de paquetes de voz



tratar con



Cancelación/Supresión de Eco



（AEC、AES）



Ruido Ambiental de Micrófono Único



Cancelar (ENC)



Limitador DRC multibanda



Configuración de ecualizador de 10 bandas para proporcionar efectos de sonido



Códec de audio



DAC de doble canal de 16 bits, relación señal/ruido >= 95 dB



ADC de un solo canal de 16 bits, relación señal/ruido >=90dB



Frecuencia de muestreo



8KHz/11.025KHz/16KHz/22.05KHz/24KHz/



Soporta 32KHz/44.1KHz/48KHz;







4. Un amplificador de micrófono analógico con polarización de micrófono incorporada



dinamo



Soporta dos entradas de micrófono digital PDM



Multiplexor Analógico Simple de Doble Canal



Soporta sin tapa, de un solo extremo y



Modo diferencial en la ruta del DAC;
5.



Soporta cargas de altavoz de 16 ohmios y 32 ohmios;



6.



Conoce la transmisión Clase 1, Clase 2 y Clase 3



Requisitos de energía



Soporta todos los tipos de paquete GFSK y π/4 DQPSK



Proporcionar +6dbm de potencia de transmisión



Receptor con sensibilidad de -90dBm



El control automático de ganancia rápido mejora el rango dinámico



apoyo



a2dp\avctp\avdtp\avrcp\hfp\spp\smp\att\gap\g



archivo de configuración att\rfcomm\sdp\l2cap;



7. Dispositivos periféricos



Un controlador USB 2.0 OTG de velocidad completa



Seis temporizadores multifunción de 32 bits;



8. Soporte



Modos de captura y PWM



Tres UARTs básicos dúplex completo, UART0 y



UART1;



9. Soporta modo DMA



Dos interfaces SPI soportan host y dispositivo



modelo



Una interfaz IIC de hardware admite host y



Modo de dispositivo



ADC de 10 bits para muestreo analógico



Despertador/interrupción externa en todos los GPIO



PMU;



10. Chip digital interno y



Fuente de alimentación de circuito analógico



Consumo de corriente de 3 µA en modo de apagado suave;



11.



LDO integrado para el núcleo, E/S, Bluetooth y



destello



VBAT es de 2.2V a 5.5V



VDDIO es de 2.2V a 3.6V



;



12. El empaquetado del chip es:



Procedimiento operativo estándar 16



;



13. Chip



Temperatura de operación: -20℃ a +70℃



, Temperatura de almacenamiento: de -65℃ a +150℃;



14. Chip principal



solicitud



Auriculares Bluetooth y



Productos como los altavoces Bluetooth son ampliamente utilizados;







Bluetooth integrado, FM, tarjeta, decodificación USB, sin necesidad de memoria flash SPI externa, aplicación flexible del puerto GPIO, el chip multipin se puede usar para pantalla de tubo digital, pantalla de pantalla de matriz de puntos y flash RGB, marquesina, nivel alto y bajo, control de puerto serie, ahorro súper periférico, ventaja de costo. ¡¡¡Rendimiento estable, alta relación costo-rendimiento!!!
