Suministro Ls Probador de Abrasión de Arena Cayendo Probador de Abrasión

El probador de abrasión por caída de arena se utiliza para probar la resistencia al desgaste de recubrimientos orgánicos en condiciones estándar. Este método prueba la resistencia al desgaste de los recubrimientos dejando caer abrasivos desde una altura especificada a través de un conducto sobre una placa de prueba recubierta hasta que se expone el material base de la placa de prueba. La resistencia al desgaste del recubrimiento en la placa de prueba se expresa por la cantidad de desgaste por unidad de espesor de película. El método de prueba de este instrumento cumple con los requisitos de la norma industrial estadounidense ASTMD968-83 para probar la resistencia al desgaste de recubrimientos orgánicos mediante el método de caída de arena y la norma de la industria de la construcción JG/T 133-2000 para probar la resistencia al desgaste de recubrimientos de fluorocarbono en perfiles de aluminio y placas de aluminio para construcción.

1. Estructura (ver el diagrama de apariencia):
El probador de desgaste por caída de arena se compone principalmente de un embudo (1), un interruptor de caída de arena (2), un soporte (3), un tubo guía (4), un soporte para la placa de prueba (5), una caja de arena (6) y un tornillo de ajuste (7).
2. Parámetros:
a. Dimensiones generales: 230 mm × 200 mm × 1500 mm (largo × ancho × alto)
b. Longitud del tubo: 36 pulgadas (914 mm)
c. Diámetro interior del catéter: 0.75 pulgadas (19 mm)
d. Peso total: 25 kg

Introducción del instrumento:

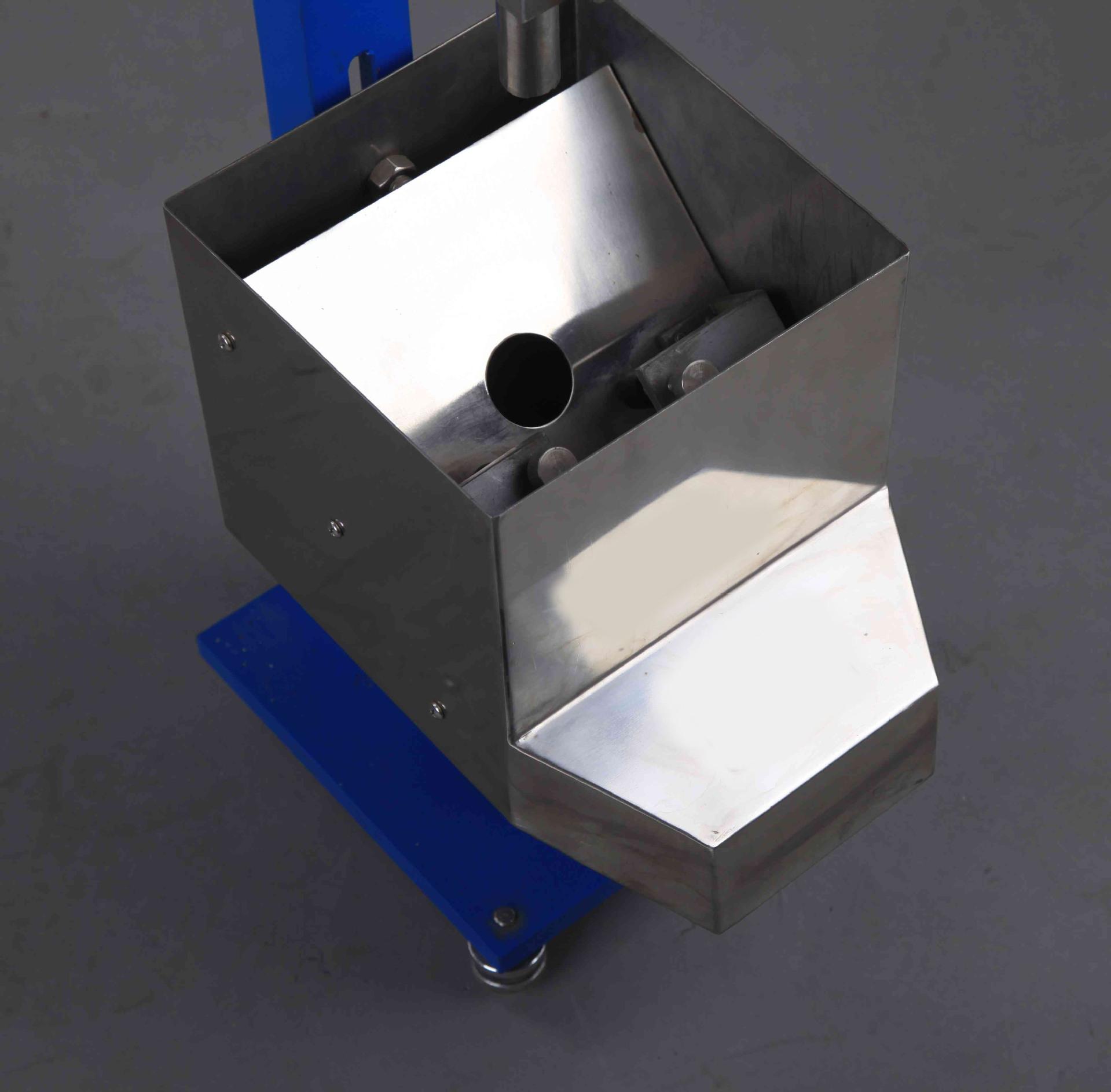

El probador de abrasión por caída de arena está diseñado y fabricado según la ASTM y es fácil de operar. Un interruptor (2) para controlar el flujo de arena se encuentra cerca del conducto (4). Una caja de arena (6) para colocar la placa de prueba se coloca en un ángulo de 45 grados con respecto a la posición vertical en la parte inferior del conducto (4). Hay abrazaderas (5) a ambos lados de la caja de arena (6) para sujetar la placa de prueba. Hay una tuerca de ajuste de altura (7) en la parte inferior del instrumento para ajustar la distancia desde el tubo hasta la superficie pintada. Hay un tornillo de ajuste (8) en la parte inferior del instrumento para ajustar correctamente la posición central del flujo de arena.

Preparación para el examen:

1. Prepare el panel de prueba según los requisitos de la norma y colóquelo a (23±2)℃ y humedad relativa (50±5)% durante 24 horas.
2. Calibre el instrumento:
(1). Vierta una cierta cantidad de arena en el embudo (1), verifique el flujo de arena que cae del extremo inferior del conducto (4) y calibre el dispositivo con el tornillo de ajuste inferior (8) hasta que el núcleo del chorro de arena caiga exactamente en la posición central cuando se observe desde dos posiciones a 90° una de la otra. Utilice la tuerca de ajuste de altura (7) para ajustar la distancia del tubo a la superficie pintada. Según la norma ASTM, cuando se mide en la dirección vertical, el punto más cercano es 1 pulgada (25 mm). El usuario necesita ajustar según el grosor de su propia muestra. La máquina está preajustada a 25 mm en la fábrica. Vierta un cierto volumen de arena (preferiblemente 2000±10 ml) y mida el tiempo de salida. La tasa de salida debe ser de 2 L en 21 s a 23,5 s.
(2). Fije el panel de prueba con el soporte para panel de prueba (5) y aumente gradualmente la cantidad de arena añadida hasta que el sustrato del punto de 5/32 pulgadas (4 mm) de diámetro se desgaste gradualmente. Toda el área de desgaste es una elipse de aproximadamente 1 pulgada (25 mm) de ancho y aproximadamente 1,25 pulgadas (30 mm) de largo. El centro del área de desgaste grande del Taber debe estar en la línea central del eje largo del patrón de desgaste y dentro de 9/16～11/16 pulgadas (14～17 mm) del extremo superior. Se permite ajustar finamente el instrumento para corregir el punto de desgaste al centro del patrón de desgaste.
(3) Fije una placa de prueba metálica con un soporte para placa de prueba (5) con un pequeño agujero de 5/32 de pulgada (4 mm). El centro del agujero debe alinearse con el centro del tubo guía. Mida la cantidad de arena que cae en el recipiente a través del agujero de la placa de prueba. Si la cantidad de arena que pasa por el agujero es del 90% al 93% de la cantidad total de arena que cae sobre la placa de prueba, el instrumento se considera estándar.

Pasos de la prueba:

1. Marque tres áreas circulares en cada placa de prueba, cada una con un diámetro de aproximadamente 1 pulgada (25 mm), y coloque la placa de prueba en el soporte de placas de prueba del instrumento. Pruebe el espesor del recubrimiento según el estándar, con al menos tres puntos de prueba en cada área, y registre el espesor promedio del recubrimiento en cada área.
2. Fije el panel de prueba recubierto en el soporte del panel de prueba con el accesorio para panel de prueba (5), ajuste el panel de prueba de modo que el área marcada quede justo debajo del centro del tubo, vierta un cierto volumen de arena estándar en el embudo (1), encienda el interruptor de caída de arena (2), deje que la arena pase a través del tubo y golpee el panel de prueba, y recoja la arena que cae en un recipiente en la parte inferior del instrumento. Repita la operación anterior hasta que el recubrimiento tenga un área con un diámetro de 5/32 pulgadas (4 mm) expuesta al sustrato. Durante la prueba, la cantidad incremental adecuada de arena es de 2000 ± 10 ml. Al acercarse al punto final, se pueden agregar 200 ± 2 ml de arena al embudo (1).
3. Calcule el valor de resistencia al desgaste de cada área de prueba del panel de prueba recubierto según la siguiente fórmula:
A=V/T
En la fórmula:
A——valor de resistencia al desgaste, en litros por micrón
V——uso abrasivo, litros (mantener un decimal)
T——Espesor del recubrimiento, micrómetro (mantener un decimal)
Es necesario calcular los valores promedio de resistencia al desgaste de diferentes áreas de la misma placa de prueba y el promedio de resistencia al desgaste de diferentes placas de prueba.

Precauciones:

1. Para asegurar que el centro de la viga de arena esté exactamente en el centro del flujo de arena que cae, se debe verificar la alineación del tubo guía a intervalos regulares.
2. Después de que la arena pase por el instrumento 25 veces, use un tamiz No. 30 para retirar la arena fina. La arena debe reemplazarse después de 50 veces.
3. Para obtener resultados de prueba de alta precisión de Du, tanto el comprador como el vendedor deben usar arena de la misma fuente.

Describir:

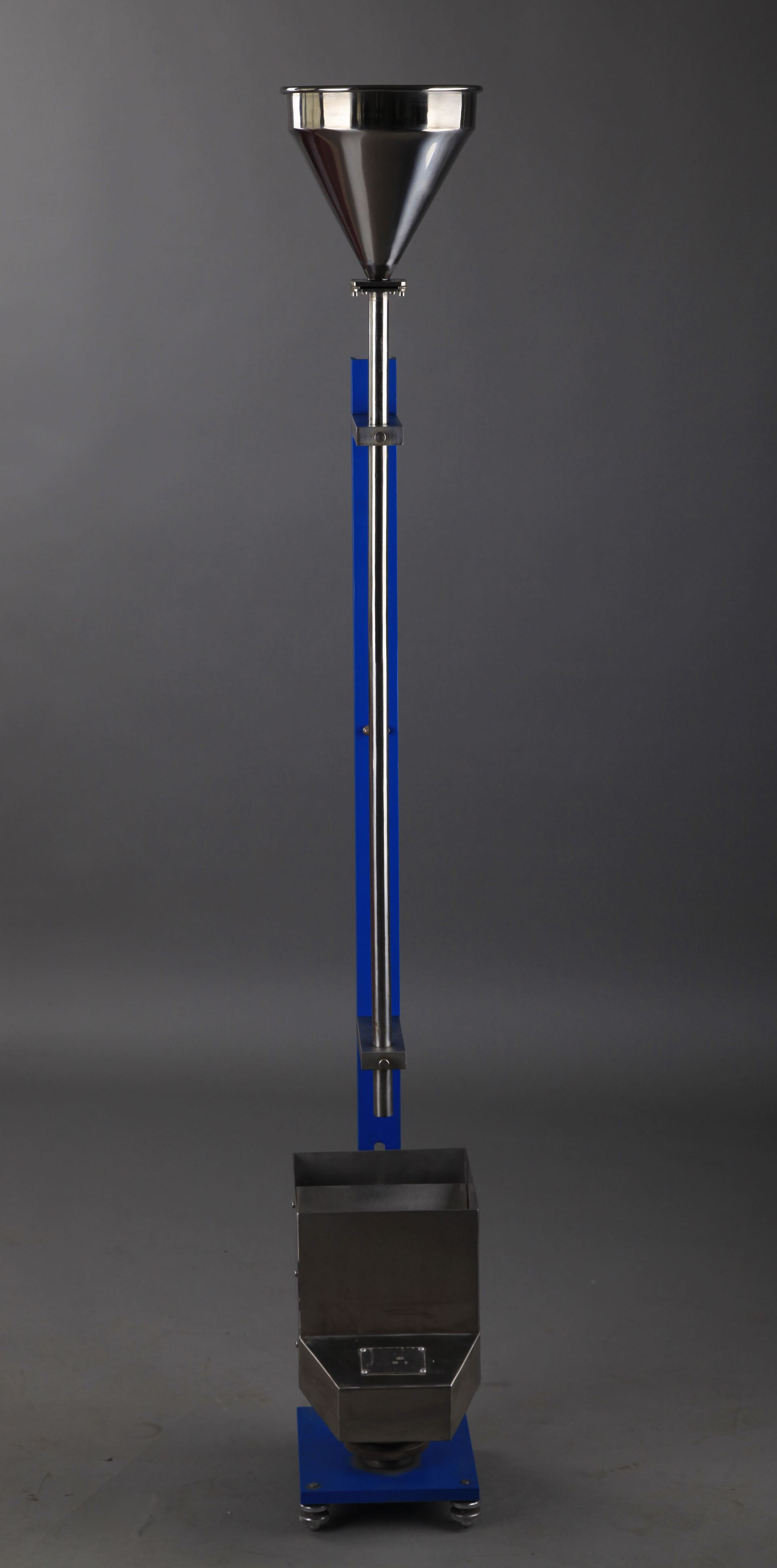

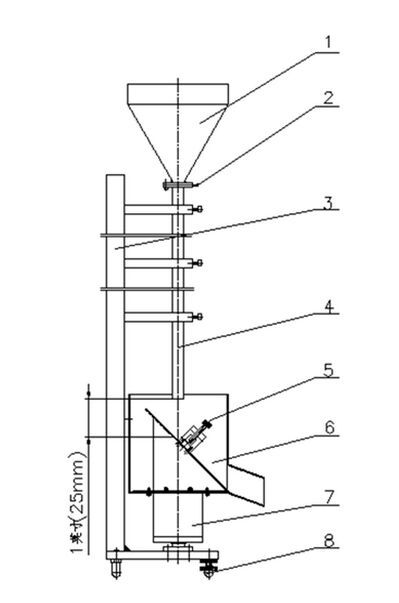

Apariencia del probador de desgaste por caída de arena
1——Embudo 2——Interruptor de Liberación de Arena 3——Soporte 4——Conducto
5——Soporte de placa de prueba 6——Caja de arena 7——Tuerca de ajuste de altura 8——Tornillo de ajuste
