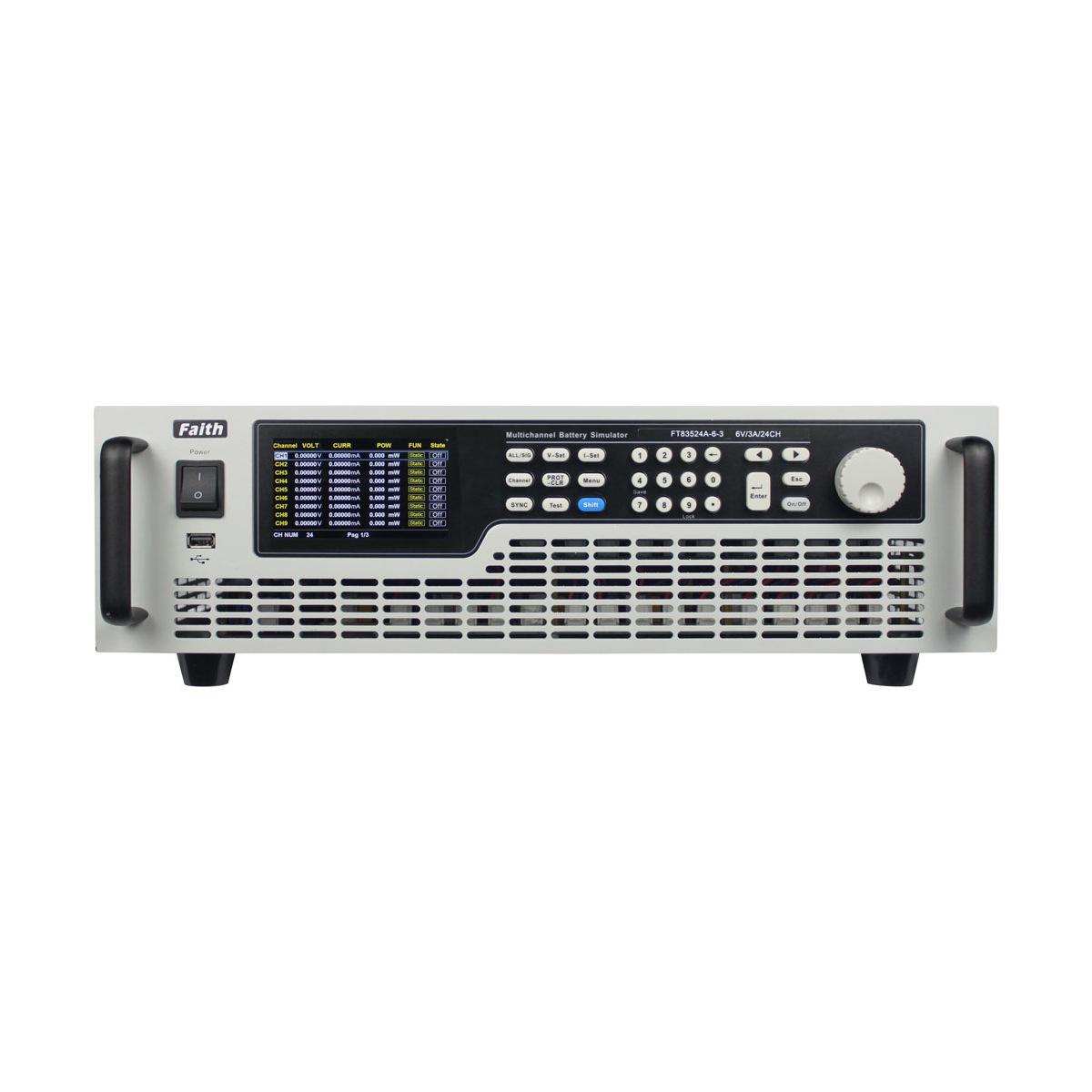

Simulador de Batería Multicanal Serie Faith Ft8350 Ft835016A Ft835016A-6-1

El simulador de batería serie FT8350 es un simulador de batería programable de alta precisión, multicanal y de doble cuadrante. Tiene una precisión de voltaje de hasta el 0.01% F.S., admite medición de corriente a nivel de μA, tiene hasta 24 canales en una sola unidad y los canales están aislados entre sí, lo que facilita el uso en serie multicanal. El simulador admite el modo de fuente de alimentación, la función de prueba de consumo de energía estático, el modo de carga, el modo de descarga, la simulación de batería, la prueba de secuencia, la función de pulso y múltiples simulaciones de fallas (solo serie A), lo que no solo puede satisfacer las necesidades de prueba de BMS sino también las pruebas ATE de productos electrónicos de consumo. El software de PC incluido es simple de operar, flexible y fácil de usar. Admite operación de programación de un solo canal, operación de edición multicanal y operación de programación multiproceso.

La serie FT8350 utiliza un chasis estándar de 19 pulgadas, altura 3U, y proporciona interfaces de comunicación LAN, RS485 y CAN para una fácil integración en plataformas de I+D y pruebas automatizadas, y también se puede usar de forma independiente.

Características

• Rango de voltaje: 6V/15V/20V;

• Rango actual: ±1A/±2A/±3A/±5A;

• Precisión de voltaje hasta 0.01% F.E.;

• Rango dual actual, se puede cambiar automáticamente;

• Medición a nivel de µA, puede realizar prueba de consumo de energía estática;

• Volumen pequeño, alta integración, 3U/24 Canales;

• Coeficiente de deriva de temperatura de voltaje menor a 25 ppm/℃;

• Función única de simulación de fallas, que simula desconexión de batería, cortocircuito, conexión inversa, etc.;

• Tiene múltiples funciones como prueba de carga y descarga, simulación de batería, simulación de SOC y función de pulso;

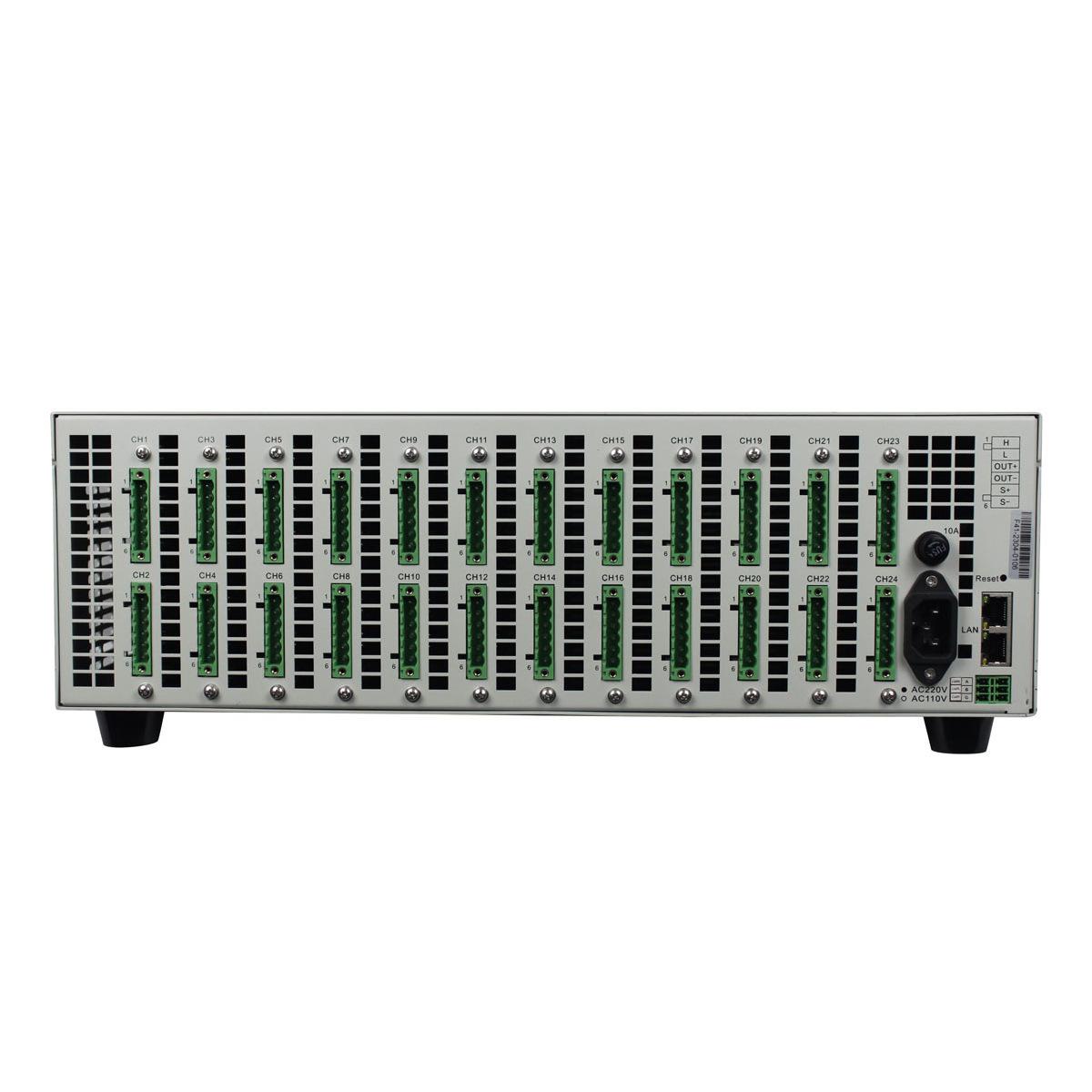

• Aislamiento de canal a canal, se puede usar en serie para múltiples canales;

• Software de prueba profesional, admite informes de datos y análisis de datos;

• Equipado con interfaces de control LAN, RS485 y CAN;

• Soporta protocolos SCPI y Modbus;

• La interfaz USB admite funciones de importación, exportación de archivos y captura de pantalla;

• Pantalla LCD de alta definición de 4,3 pulgadas, admite control local/remoto.

Áreas de aplicación

• Pruebas de BMS (Sistema de Gestión de Batería);

• prueba de CMS (Sistema de Gestión de Supercondensadores);

• Pruebas de electrónica de consumo como audífonos, teléfonos móviles, tabletas, cigarrillos electrónicos, etc.;

• Pruebas de producción de productos de herramientas eléctricas;

• Prueba de fuente de alimentación para otros productos electrónicos diversos.

Ultra alta precisión

La serie FT8350 tiene alta precisión, con una precisión de voltaje del 0,01% F.S.. La resolución de voltaje es tan baja como 0,1 mV y la resolución de corriente es tan baja como 0,1 µA. Para la prueba del consumo de energía del dispositivo en estado de espera, el FT8350 tiene una medición de resolución de corriente de 0,1 µA, que puede lograr fácilmente la prueba de medición de corriente de espera de nivel µA.

Función de simulación de fallas (Serie A)

El FT8350 está equipado con una función estándar de simulación de fallas para cada canal. Una sola unidad tiene hasta 24 canales simuladores de salida independientes, y cada canal puede simular funciones de falla como cortocircuito positivo/negativo, circuito abierto positivo/negativo y polaridad inversa. Controlado directamente a través del software de la computadora host, elimina la necesidad de un componente de interruptor de matriz externo para simular fallas de la batería, ahorrando espacio y una valiosa inversión para los usuarios.

Múltiples funciones de prueba de batería

Los productos de la serie FT8350 tienen múltiples funciones de simulación de batería, como modo de fuente de alimentación, simulación de batería, prueba de carga de batería, prueba de descarga y simulación de fallas. Logran múltiples funciones en una sola máquina, simplifican el equipo de prueba y optimizan el proceso de prueba. Los usuarios también pueden establecer parámetros de celda (SOC, voltaje, capacidad, resistencia interna, etc.) y curvas para simular la salida de la batería para probar los productos bajo inspección.

Soporta balanceo activo y pasivo

La serie FT8350 adopta un diseño de corriente bidireccional, con cada canal soportando tanto salida como absorción de corriente, y una corriente equilibrada máxima de 5A. Los usuarios pueden personalizar el modelo de carga/descarga de la batería y realizar control en tiempo real a través de un ordenador host dedicado, cumpliendo plenamente los requisitos de prueba de equilibrio activo/pasivo del BMS.

Prueba de consumo de energía estática

El FT8350 tiene medición de voltaje y corriente de alta precisión. Dos rangos de corriente, precisión de corriente de hasta 1 μA. Al suministrar energía al producto en prueba a través del FT8350, el consumo de energía estática del producto en prueba en estado de espera se puede probar intuitivamente y se pueden descartar los productos no calificados.
