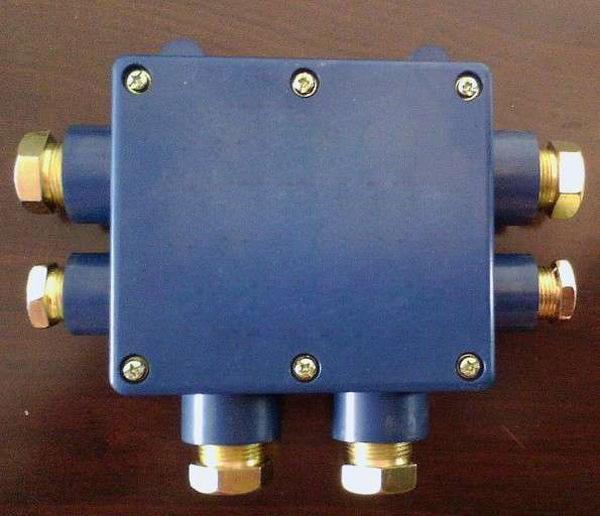

Caja de conexiones de circuito intrínsecamente seguro JHH Introducción del producto

La caja de conexiones para circuitos de seguridad intrínseca JHH pertenece a la caja de conexiones multidireccional para cables fijos de seguridad intrínseca, un dispositivo de cableado y distribución para cables y alambres de circuitos de seguridad intrínseca, utilizado principalmente en entornos que contienen metano y polvo de carbón y mezclas explosivas de clase IIB e inferior. Tiene las ventajas de ser a prueba de polvo, a prueba de humedad, de estructura compacta, cableado confiable, y los alambres y cables no son fáciles de extraer.

La gestión de importación y exportación de cajas de conexiones para circuitos de seguridad intrínseca en minería de JHH ofrece una amplia cobertura. El producto cuenta con cinco filas de bloques de terminales. La caja de conexiones cuenta con 13 bocinas de entrada y salida de diferentes tamaños. Es adecuada para el cableado de derivación de cables de comunicación para minería de la serie HUYV y cables de señal para minería de la serie PUYV. Solo se puede utilizar en sistemas de comunicación de seguridad intrínseca con números de certificado a prueba de explosiones. Extensión, acortamiento o derivación de cables de circuitos de seguridad intrínseca.

Características estructurales de las cajas de conexiones para circuitos intrínsecamente seguros de minería JHH

1. El sistema de caja está fabricado en fundición gris de alta resistencia.

2. Todos los dispositivos de cableado entrantes están bien sellados, el cableado es firme y los cables no son fáciles de extraer.

3. La caja de conexiones puede colocarse en el suelo o colgarse y fijarse en el túnel. Durante su uso, utilice las herramientas especiales correspondientes para desatornillar los tornillos y retirar la tapa. El eje de conexión cuenta con un dispositivo de cableado, que permite el paso del cable a través de la boca de campana. Los terminales de cableado incorporan regletas de cableado, su estructura presenta un diseño razonable, alta resistencia, buen sellado, fácil instalación y conexión, y es adecuada para entornos subterráneos hostiles.

Entorno de uso de la caja de conexiones del circuito intrínsecamente seguro de la mina JHH

a. Temperatura ambiente -10℃-+40℃;

b. Temperatura relativa: ≤95% (a +25℃);

c. Presión atmosférica: 86-106KPa;

d. Hay sustancias explosivas como gases tóxicos y polvo de carbón en el ambiente;

e. No debe haber gases corrosivos en el ambiente.

Parámetros técnicos de la caja de conexiones de circuito intrínsecamente seguro para minería JHH

Tensión nominal ≤ 60 V

Corriente nominal ≤3,15 A

Resistencia de contacto ≤ 0,01

Modo de trabajo Ohm: continuo

El número de pares de contactos es 50.
