2 Cuerdas 3 Cuerdas Boost Carga Rápida/Polímero de 3.7V/Módulo de Carga para Drones Placa de Carga para Baterías de Litio de Alta Potencia

Soporta módulo de carga de batería de litio serie QC 2/3

Soporta carga rápida QC

Carga boost síncrona conmutada de 15W

Aumenta la eficiencia de carga 94%

Se puede configurar para baterías de litio 2S o 3S

2 cadenas con carga balanceada

Corriente de carga ajustable

Protección contra sobretensión, subtensión

Protección ajustable de tiempo de espera de carga

Protección contra sobrecorriente, sobretensión y cortocircuito de salida

El módulo es adecuado para baterías de litio de dos o tres celdas de 3,7 V. Se configura mediante un cortocircuito, siendo la configuración predeterminada de dos celdas. Cuando se utiliza con dos celdas, se puede utilizar la función de equilibrio de batería integrada del módulo, que es muy práctica. La entrada puede ser a través del puerto tipo C y soldando cables. Cuando se conecta una fuente de alimentación de carga rápida al puerto tipo C, el voltaje de carga se ajusta automáticamente para mejorar la eficiencia. Si la entrada es a través de cables soldados, el voltaje de entrada debe ser inferior al voltaje de la batería, ya que el módulo solo puede funcionar en modo elevador.

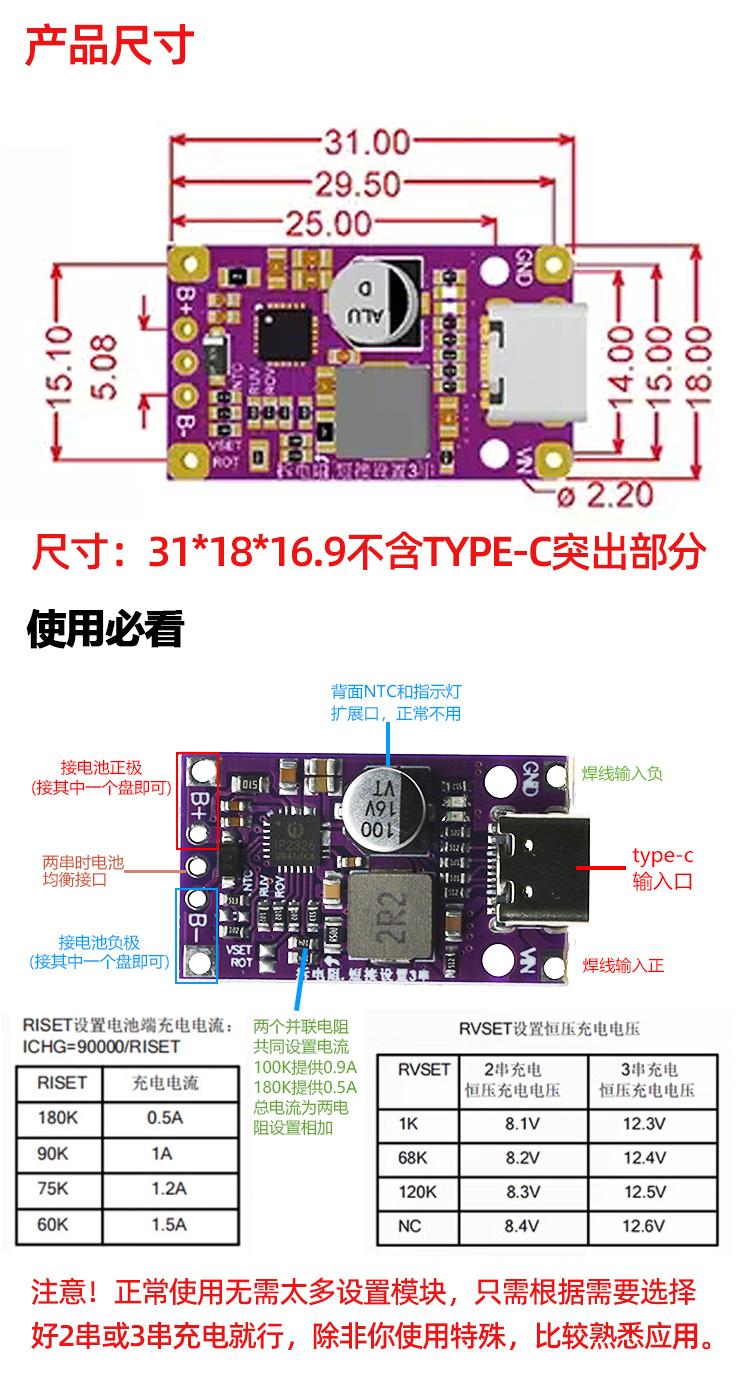

Interfaz del módulo

Interfaz tipo C:Alimente la placa con un cargador de teléfono u otra fuente de alimentación

VIN:Si el puerto Tipo C no se utiliza, esta interfaz se puede usar para conectar la fuente de alimentación positiva.

GND：Si el puerto Tipo C no se usa, esta interfaz se puede usar para conectar el terminal negativo de la fuente de alimentación para la alimentación B+: conéctelo al terminal positivo del paquete de baterías en serie (la placa de protección generalmente está marcada como P+)

B-：Conecte al terminal negativo de la batería en serie (la placa de protección generalmente está marcada con P-)

BM：Esta interfaz es solo para baterías de 2 celdas, conectada en el medio de las dos series de baterías para balanceo, que puede omitirse.

En cuanto a la corriente de carga, dos series por defecto rondan los 1.4-15A, tres series rondan los 1A. La corriente real variará según el voltaje en tiempo real de la batería. La potencia no excederá los 15W. También depende de si la fuente de alimentación admite carga rápida. Durante el diseño del producto, se consideran la compatibilidad, etc. Se proporcionan configuraciones adecuadas, por lo que el uso normal está bien. Si eres capaz de hacerlo tú mismo y quieres ajustar, nuestra tienda no lo admite. Puedes encontrar los datos del chip en línea para entender. Si surgen problemas por las modificaciones, tú asumes la responsabilidad.

ingresar:Puerto tipo C opcional o entrada de cable de soldadura, la conexión tipo C a carga rápida QC puede ajustar automáticamente el voltaje de carga, mejorando la eficiencia de carga, si la entrada es de cable de soldadura, la potencia de entrada debe ser menor que el voltaje de la batería (número de baterías en serie * voltaje de la batería)

Producción:Soporta 2S y 3S, las baterías necesitan añadir una placa de protección, por defecto al cambiar de 2S a 3S, el punto de cortocircuito necesita ser cortocircuitado, y luego se retira la resistencia adyacente. Cuando está en configuración 2S, se puede usar la función de balanceo, i el punto medio de las dos cadenas de baterías se conecta a (esta velocidad de balanceo es limitada, al usar, los parámetros de las dos cadenas de baterías aún deben mantenerse lo más consistentes posible).

Ajuste actual:Las flechas de texto verdes en la figura anterior se refieren a los dos ajustes de corriente paralelos, con corrientes predeterminadas de 100K (0.9A) y 180K (0.5A). Los resistores se pueden quitar o reemplazar según sus necesidades. La fórmula de cálculo es corriente = 90000 / valor de resistencia.

Configuración del voltaje de corte de carga de la batería, la cadena única predeterminada es 4.2V, que también es el valor de las baterías generales y no necesita cambiarse. Si necesita cambiarlo, puede configurar la resistencia VSET en la placa de acuerdo con la tabla de configuración RVSET.

Configuración de tiempo de espera de carga, por defecto sin tiempo de espera, establecer valor eléctrico ROT para establecer. 68K-4 horas, 120K-12 horas, sin etiqueta - 24 horas

Acceso NTC:Uso normal sin, si es necesario, cambiar el valor de la resistencia NTC a 82K. Conecte un termistor de 100K (B=4100) al punto de soldadura NTC y al GND adyacente.

Luz indicadora LED:La luz roja está encendida durante la carga y la luz azul está encendida cuando está completamente cargada. La luz azul parpadea alternativamente cuando se detecta una anomalía. En este momento, mida si el voltaje de la batería está dentro del rango apropiado.
