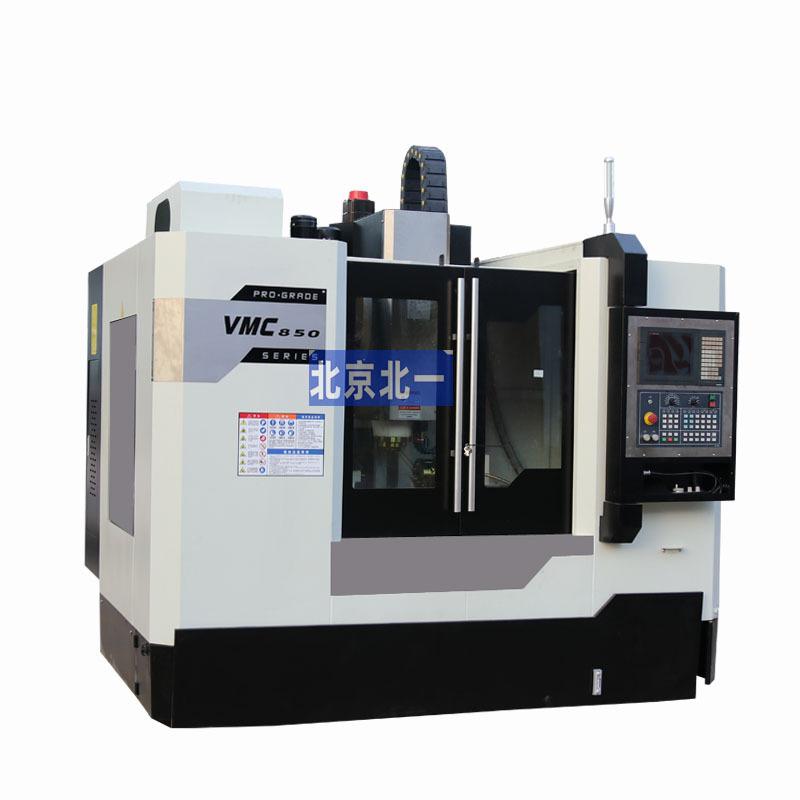

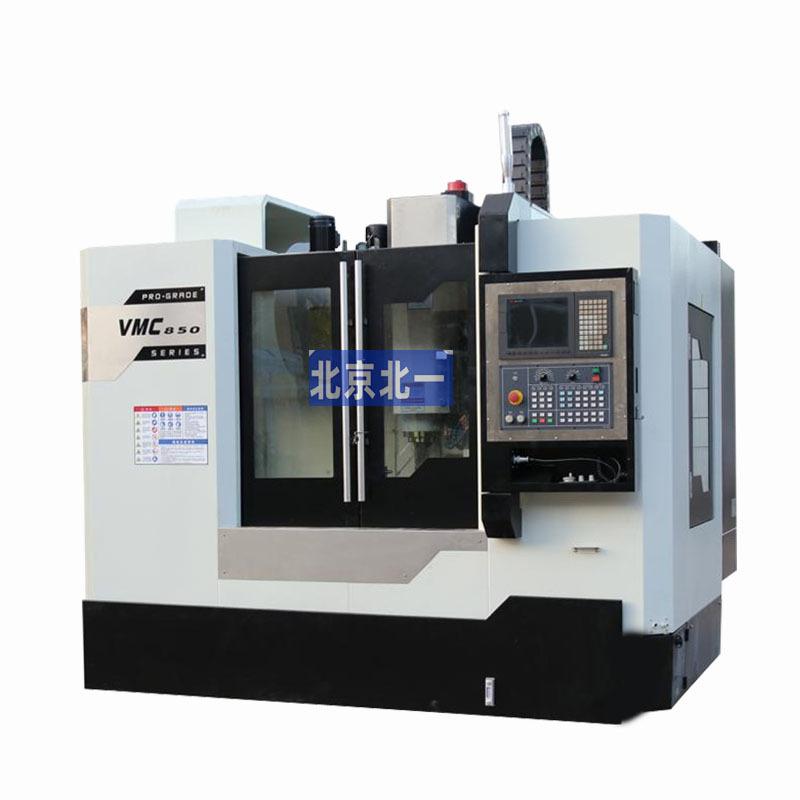

Centro de Mecanizado Vertical Beijing Beiyi VMC850 Tres Ejes Guía Lineal Centro de Mecanizado CNC CNC850
Centro de Mecanizado Vertical VMC850 Parámetros Técnicos
|
Proyecto ModeloModelo de artículo |
unidadUnidad |
parámetro |
|
tamaño del escritorio de trabajo |
mm |
1000incógnita500 |
|
Recorrido del eje X/Y/Z |
mm |
800/500/500 |
|
Distancia desde la cara final del husillo hasta la mesa de trabajo |
mm |
120-620 |
|
Distancia desde el centro del husillo hasta la columna |
mm |
540 |
|
Carga del banco de trabajo |
kilogramo |
600 |
|
banco de trabajoRanura en T |
mm |
5-18x90 |
|
Avance rápido del eje X/Y/Z |
m/min |
36/36/36 |
|
Especificaciones de guías X/Y/Z |
mm |
RGH35 |
|
precisión de posicionamiento |
mm |
±0.008 |
|
Repetibilidad |
mm |
±0.005/300 |
|
Unidad mínima de posicionamiento |
mm |
±0.001 |
|
Velocidad del husillo |
rpm |
8000 |
|
Cono del extremo del husillo |
mm |
BT40-140 |
|
Manipulador de discosAlmacén de herramientas |
piezas |
24T |
|
Sistema controlador |
/ |
KND2100MCi |
|
Potencia del motor del eje X/Y/Z |
norte |
15+15+23 |
|
Potencia del motor del husillo |
Kw |
7.5 |
|
Peso de la máquina |
kilogramo |
5500 |
|
Dimensiones |
mm |
2650x2260x2400 |

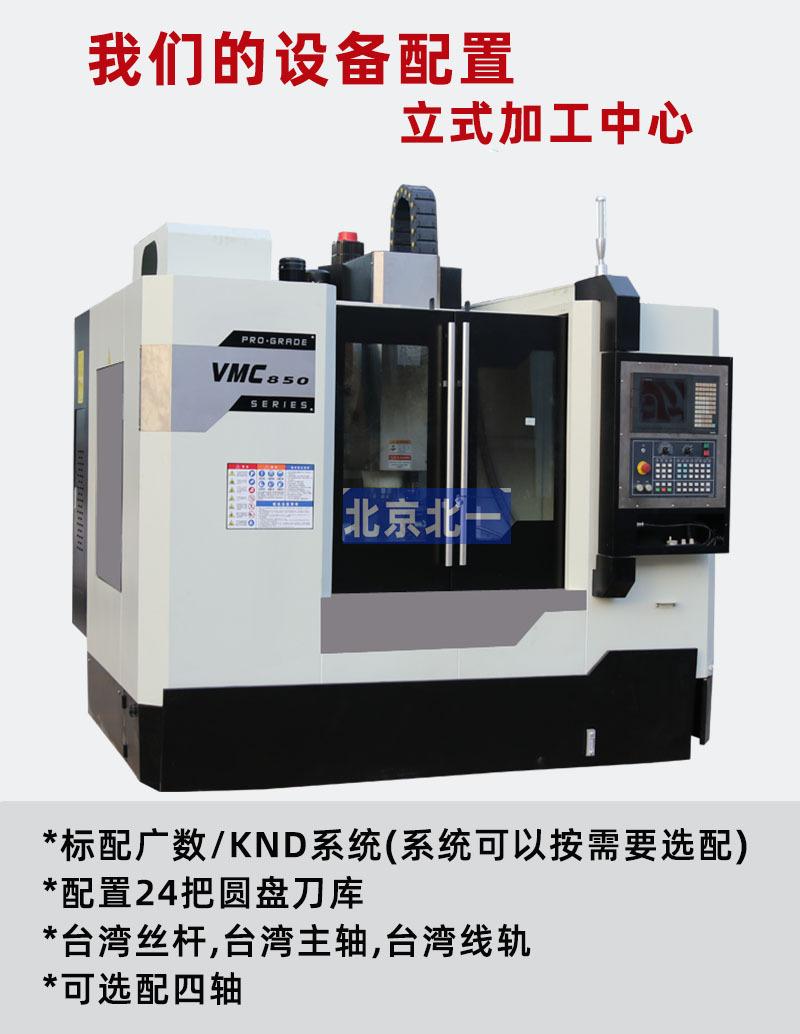

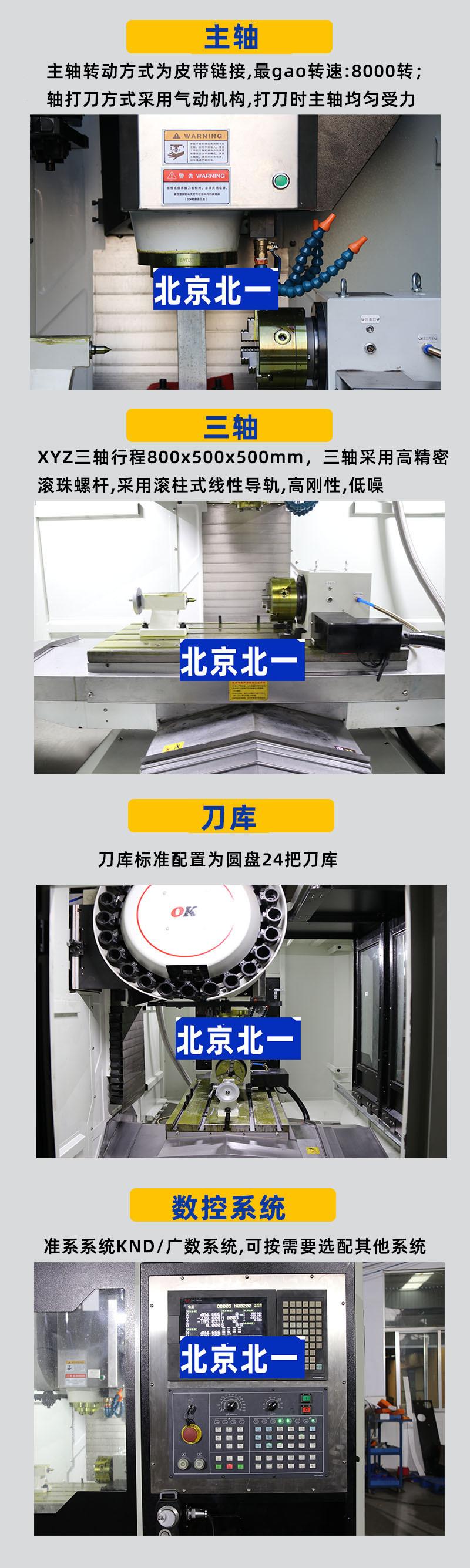

Configuración estándar
|
NO |
Contenido de configuración |
|
|
1 |
Sistema CNC: KND2100MCi |
|
|
2 |
Velocidad máxima del husillo: 8000 rpm |
|
|
3 |
Modo de rotación del husillo: correa |
|
|
4 |
Conicidad del husillo: BT40/140 |
|
|
5 |
xyz carrera 800x500x500m |
|
|
6 |
Revista de herramientas robótica tipo disco de 24 herramientas de Taiwán |
|
|
7 |
Velocidad de movimiento rápido: 36/36/36m/min |
|
|
8 |
(1) Sistema de enfriamiento de corte (2) Sistema de lubricación automática (3) Dispositivo de corte y soplado (4) Luces de trabajo a prueba de explosiones (5) Luz de advertencia de tres colores (6) Pernos de ajuste horizontal y espaciadores (7) Radiador de caja eléctrica (8) Dispositivo de pretensado de tornillo de tres ejes (9) Almacenamiento del programa (10) Interfaz RS232 |
(11) Dispositivo de limpieza en máquina: Pistola de aire (12) Generador de pulsos manual: volante (13) Transformador (14) Cubierta protectora telescópica de tres ejes (15) Lámina metálica protectora externa (16) Roscado rígido (17) Certificado de prueba de precisión (18) Manual de aparatos eléctricos (19) Manual del usuario (20) Manual de operación del programa
|
