I. Características técnicas, parámetros y configuración

1.1Características técnicas

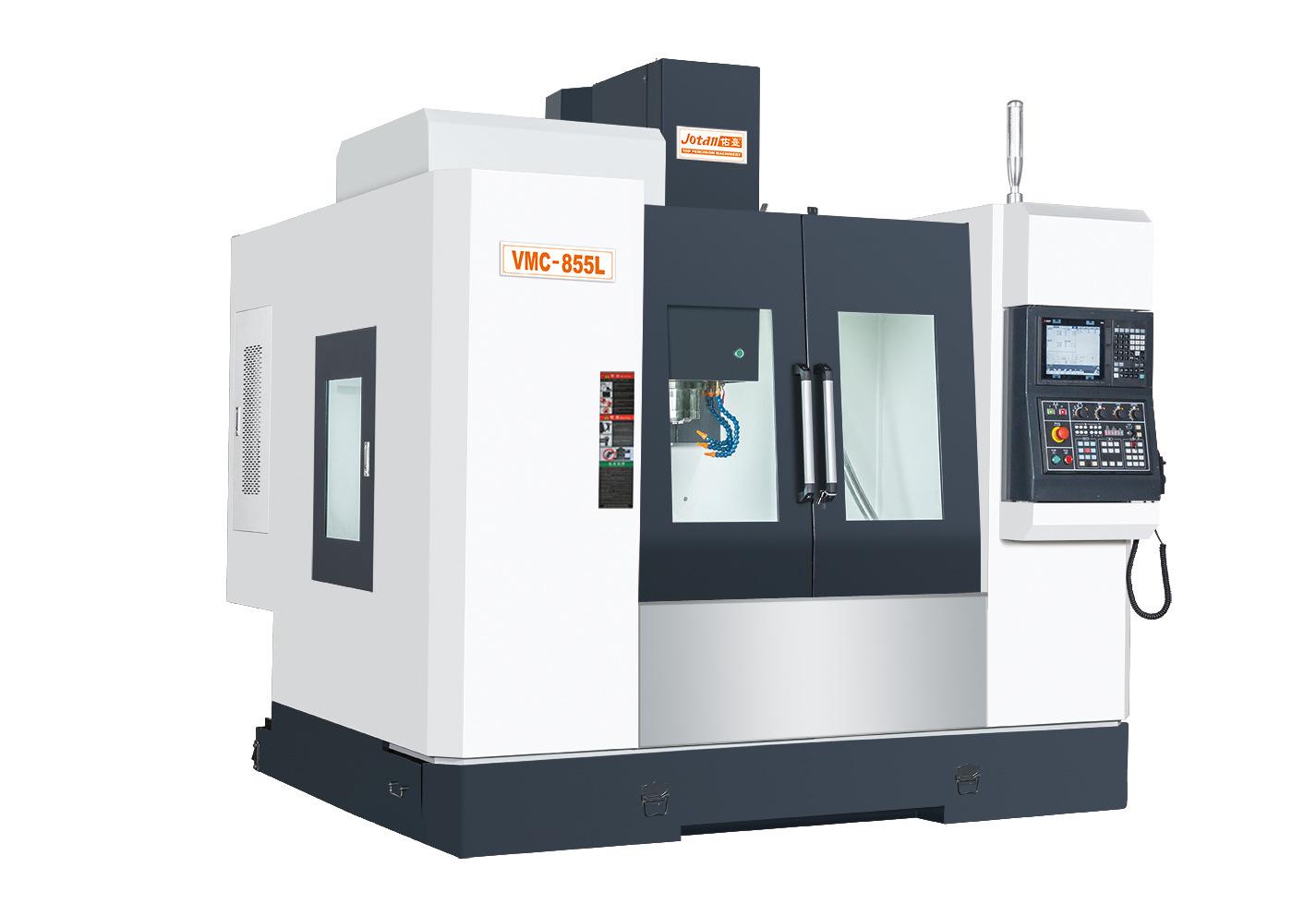

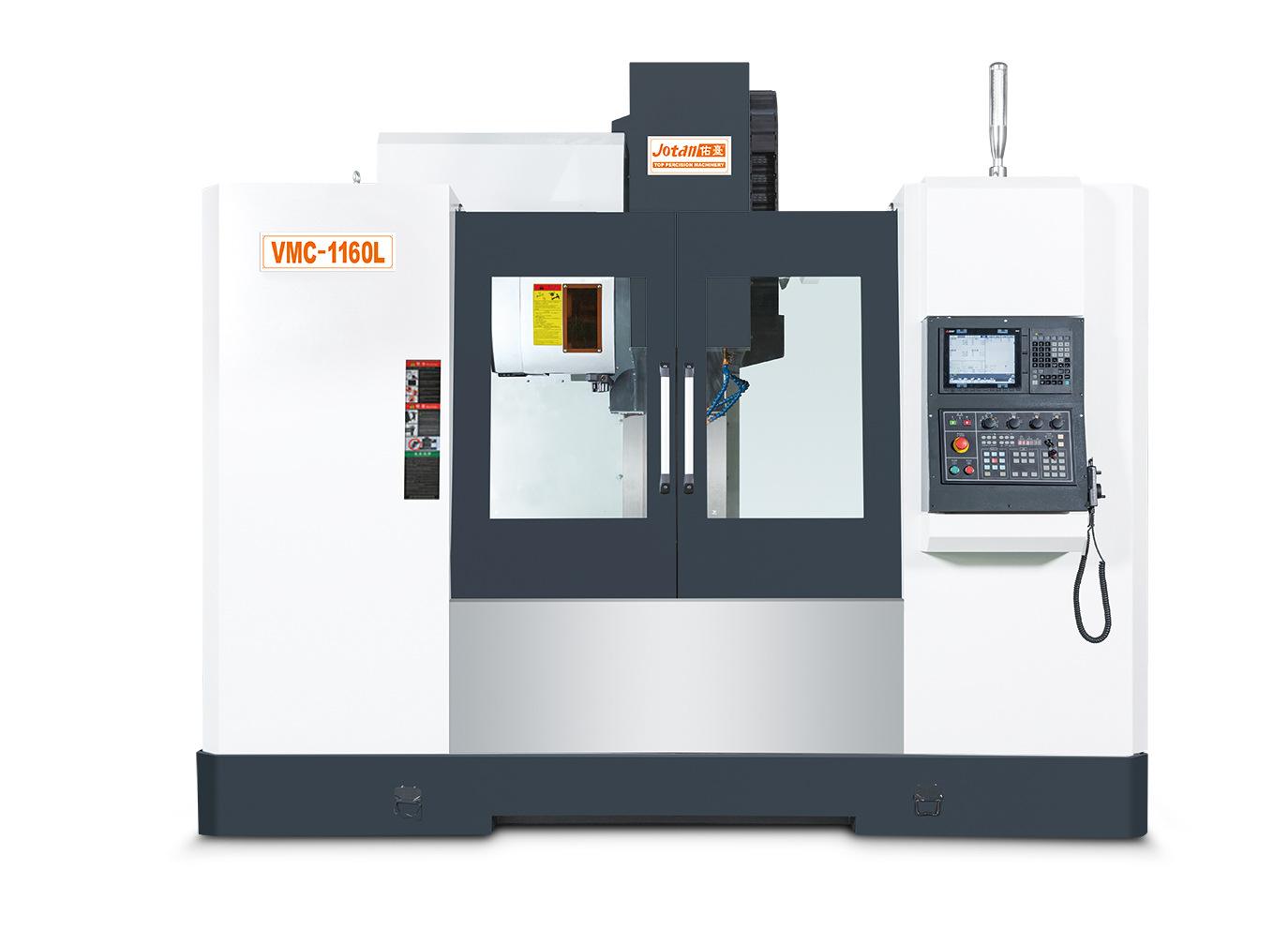

El centro de mecanizado adopta un sistema de control japonés importado y sus servodrives y motores correspondientes para lograr un enlace de tres ejes.Adecuado para piezas con tamaño de lote apropiado que son complejas, tienen muchos procesos, requieren alta precisión y necesitan varios tipos de máquinas herramienta ordinarias y numerosas herramientas de corte y accesorios, y solo se pueden completar después de múltiples configuraciones y ajustes. Procesa principalmente piezas tipo caja, superficies curvas complejas, piezas de forma especial, piezas en forma de disco, piezas en forma de manguito y piezas en forma de placa. Ampliamente utilizado en productos en los campos de la electrónica, maquinaria, automóviles, aeronaves, aeroespacial, construcción naval, defensa nacional, etc.

Estructura de la máquina:Los componentes principales del cuerpo están fundidos en hierro fundido de alta calidad,Esqueleto interno reforzado, todo templado y sometido a análisis de elementos finitos utilizando software de diseño especializado,Tiene las características de alta resistencia, buena estabilidad y resistencia a la deformación, lo que garantiza la rigidez de toda la máquina y la estabilidad de precisión para un uso a largo plazo.

anfitrión   eje:estructura de cabezal de husillo tipo caja,El fortalecimiento interno de músculos y huesos, utilizando rodamientos de bolas de contacto angular de ultraprecisión clase P4 y un diseño de soporte de gran luz, permite que el husillo soporte un fuerte empuje radial y axial, eliminando las vibraciones generadas bajo corte de carga pesada.

Equipado con el famoso husillo de la marca taiwanesa Royee，Velocidad 10000-15000 RPM, con transmisión por correa dentada silenciosa de alta velocidad japonesa, la transmisión no se desliza y es duradera. El diseño del cabezal del husillo con cortina de aire antipolvo puede evitar la entrada de materia extraña, asegurando la precisión y la vida útil del husillo.

El enfriador de aceite importado enfría el husillo, extiende la vida útil de los cojinetes y reduce el impacto de la deformación térmica del husillo en la precisión del mecanizado.

Componentes de la transmisión:Adoptar AlemaniaMARICÓNRodamientos de precisión y husillos de bolas de rodillos de precisión de alta calidad Yintai de Taiwán. La instalación del husillo de bolas adopta un proceso de pretensado, que mejora la rigidez de los componentes de transmisión al tiempo que elimina la elongación del husillo de bolas causada por el efecto de tensión térmica durante el funcionamiento, mejorando la retención de la precisión de la máquina herramienta durante el uso a largo plazo.

guía   carril:tres ejesusarapagadoDiseño de riel deslizante, conPTFELa superficie de la guía está rectificada, y tiene las características de alta rigidez, alta resistencia al desgaste, etc., y tiene estabilidad de mecanizado.ZEl eje está equipado con un bloque de contrapeso para el equilibrio, reduciendo la carga en el motor del eje Z.máquina herramientaXYZAdopción de guía linealSobrecarga 45MMPMIguía lineal(Otras empresas generalmente usan 35MM), haciendo posible el posicionamiento y el mecanizado de alta velocidad y alta precisión.

sistema   Unificar:Configurar un sistema CNC de alto rendimiento importado de Japón garantiza la estabilidad del control de la máquina herramienta y también garantiza las funciones de mecanizado CNC requeridas y las funciones auxiliares para los usuarios.

conducir   mover:incógnita、Y、ZSe utilizan los tres ejes de coordenadasMotor japonés, con buenas características de control, par grande, buena precisión de seguimiento, respuesta rápida,Buena estabilidad,Características.

Correr   deslizar：Las guías y los husillos de bolas adoptan un sistema de lubricación automática centralizado, que puede inyectar aceite en cada punto de lubricación de forma regular y cuantitativa, asegurando una lubricación uniforme de cada superficie móvil, reduciendo eficazmente la resistencia a la fricción, mejorando la precisión del movimiento y garantizando la vida útil de las guías y los husillos de bolas.

Protección de máquina herramienta：La máquina herramienta adopta protección de cerramiento completo para garantizar la seguridad personal del personal durante el proceso de mecanizado, yAsegurar la recuperación segura y suficiente de refrigerante y limaduras de hierro durante el proceso de mecanizado, garantizando un lugar de trabajo limpio y ordenado. Las guías de la máquina herramienta están protegidas por cubiertas telescópicas de acero inoxidable Taiwan Yin Xing, que ofrecen un buen rendimiento de protección y una larga vida útil, previniendo eficazmente que las limaduras de hierro y el refrigerante entren en el interior de la máquina herramienta y dañen las guías y los husillos. La caja de control eléctrico adopta un diseño totalmente sellado con un intercambiador de calor para la disipación del calor, asegurando la limpieza de la caja de control eléctrico y la vida útil de los componentes eléctricos.

Seguro de calidad:Durante el ensamblaje del cuerpo de la máquina, cada proceso se somete a control de calidad según las tolerancias estándar nacionales, reduciendo eficazmente la desviación general de la máquina causada por errores acumulativos. Una vez completado el ensamblaje del sistema, se realiza una prueba de rodaje de 72 horas, monitoreando varios indicadores como ruido, vibración, movimiento rápido y cambio de herramienta. Se utilizan instrumentos avanzados como interferómetros láser, probadores de barra de bolas, máquinas equilibradoras dinámicas y máquinas de medición de coordenadas para inspeccionar la máquina herramienta, realizar pruebas de mecanizado de piezas, pruebas de corte pesado y pruebas de roscado rígido, asegurando que todos los parámetros de rendimiento cumplan con los requisitos estándar de alta calidad de la fábrica.

1.2Parámetros y configuración de la máquina herramienta

1.2.1Parámetros técnicos

1.2.2Configuración estándar

1.2.3Configuración seleccionada por el cliente

II. Marcas de Componentes Principales

  Nota: El fabricante se reserva el derecho de cambiar a una marca equivalente

III. Tabla de Aceites Recomendados

IV. Instalación y puesta en marcha de equipos. Tabla de preparación del cliente.

V. Requisitos Generales

 5.1Entorno de uso

5.1.1Temperatura ambiente de funcionamiento del dispositivo: 10℃～40℃.

5.1.2Humedad relativa del entorno de uso: debe controlarse dentro del 75%.

5.1.3El equipo debe evitar la radiación y la vibración de otras fuentes de calor más elevadas, para evitar que la máquina herramienta funcione mal o pierda su precisión.

5.2fuente de alimentación

5.2.1Voltaje: trifásico, 380V, fluctuación de voltaje dentro de ±10%, frecuencia de potencia: 50HZ.

5.2.2Si el voltaje local es inestable, la máquina herramienta debe estar equipada con un estabilizador de voltaje para asegurar su funcionamiento normal.

5.3presión del aire

Para asegurar el rendimiento de trabajo normal del equipo, si el aire comprimido de la fuente de aire no cumple con los requisitos de la fuente de aire, se debe agregar un dispositivo de purificación de la fuente de aire (deshumidificación, eliminación de aceite, filtración) antes de la entrada de aire de la máquina herramienta.

5.4suelo

5.4.1La máquina herramienta debe tener una puesta a tierra confiable: El conductor de puesta a tierra debe ser un conductor de cobre con un diámetro no menor a 10 mm2, y la resistencia de puesta a tierra debe ser menor a 4 ohmios.

5.4.2El cable de tierra de cada máquina herramienta CNC debe conectarse a una pica de tierra separada. Método de puesta a tierra: Clavar una varilla de cobre de aproximadamente Φ12 mm de diámetro en el suelo a una profundidad de 1,8～2,0 m, y el cable de tierra (con un diámetro no menor que el del cable de alimentación) debe conectarse de forma fiable a la pica de tierra con tornillos.

Introducción a Shanghai Youtai Precision Machinery Co., Ltd.

Shanghai Youtai Precision Machinery Co., Ltd. es una empresa profesional que fabrica y distribuye maquinaria de procesamiento de moldes de precisión.(Empresa contribuyente general).Los principales productos son:Fresadora taiwanesa;amoladora;Fresadora CNC;Chispa Eléctrica;Fresadora de grabado;Centro de mecanizado;Centro de mecanizado de pórtico;torno ordinario;Torno CNC.Estamos ubicados en el centro del Delta del Río Yangtze:Llevar a la fuerza(Distancia desde la salida de la estación de peaje Jiangqiao de la autopista Shanghái-Nankín yA20Carril Exterior Salida Autopista Caoan Solamente2kilómetro).Los diversos modelos lanzados se posicionan como de alta calidad.Rendimiento de costo razonable,El servicio de alta calidad rápidamente ganó el elogio de la mayoría de los usuarios..Los usuarios están distribuidos por toda la industria de fabricación mecánica.Los usuarios alrededor de Shanghái incluyen a los Estados Unidos,Noruega,Japón,Corea del Sur,Algunos clientes extranjeros en Alemania.Como los proveedores de Shanghai Volkswagen y General Motors, los proveedores de Sharp y Panasonic de Japón.09año nuestros productos fueron incluso comprados por comerciantes extranjeros en el sitio:Exportar a los EAU-Dubái.y regiones como Malasia.2017Inversión anual2000Inversión multimillonaria en yuanes para establecer una nueva base de producción de equipos CNC en la ciudad de Changshu, provincia de Jiangsu,Valor de producción anual2alrededor de cien millones.

       Durante más de diez años, nos hemos centrado en la investigación y desarrollo técnico, la producción y fabricación, y la operación y ventas de máquinas herramienta de procesamiento de moldes de alta calidad, equipos de máquinas herramienta de mecanizado para fines especiales, y brindamos a los clientes servicios técnicos integrales de preventa, venta y posventa. La empresa cuenta actualmente con ocho series de productos principales: serie de fresadoras de torreta de alta velocidad; serie de rectificadoras de superficies de precisión; serie de máquinas de electroerosión; serie de fresadoras CNC; serie de centros de mecanizado; serie de pórtico CNC; serie de máquinas de grabado y fresado CNC. La empresa no solo investiga, desarrolla, produce y vende los equipos de mecanizado mecánico de alta calidad mencionados anteriormente, sino que también se esfuerza por promover el concepto de servicio integral completo. A través de la cooperación con varios fabricantes de productos reconocidos, proporcionamos a los clientes soluciones de suministro y servicio de equipos completos preferenciales y prácticos.
nuestro compromiso:Con nuestros productos de alta calidad,precio razonable,Servicio perfecto,Crea brillantez contigo!
