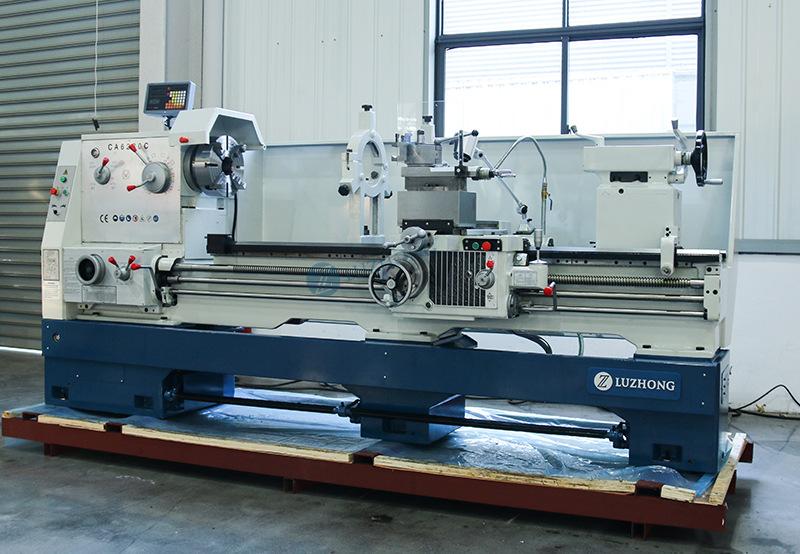

Fabricante de Torno Ordinario Ca6180 Torno Horizontal Grande Torno Ordinario Corte de Metal Torno Ca6180

Los principales parámetros técnicos

PRESUPUESTO

Unidades

CA6180
CA6180B
CA6180C

CA6280
CA6280B
CA6280C

Diámetro máximo de rotación del lecho

Columpio sobre la cama

mm

800

Diámetro máximo de rotación en la corredera horizontal

Balanceo sobre carro transversal

mm

540

Diámetro máximo de giro en el sillín

Balanceo sobre el hueco

mm

~

1020

Longitud del sillín

Longitud del hueco

mm

~

210

Longitud máxima de la pieza de trabajo

Distancia entre centros

mm

750/1000/1500/2000/3000/4000

Diámetro del orificio del husillo

Orificio del husillo

mm

52           B:80             C:105

Cono del orificio del husillo

Cono del orificio del husillo

-

MT6        B:90 1:20       C:113 1:20

Rango de velocidad del husillo

Rango de velocidad del husillo

rpm

10-1400/16-1400

Serie de velocidades del husillo

Pasos de velocidad del husillo

-

24

Viaje en vagón intermedio

Recorrido del carro transversal

mm

380

Carrera de reposo de herramienta pequeña

Recorrido del poste de la herramienta superior

140

Tamaño de la herramienta

Tamaño de la herramienta

25*25

Número de alimentación longitudinal

Tipos de alimentación longitudinal

tipos

64

Rango de alimentación longitudinal

Rango de alimentación longitudinal

mm/r

0.028-6.33(52,80)     0.043-6.33(105)

Número de avances transversales

Variedades de alimentaciones cruzadas

tipos

64

Rango de alimentación transversal

Gama de alimentaciones cruzadas

mm/r

0.014-3.16(52,80)     0.022-3.16(105)

Velocidad de movimiento rápido longitudinal

Movimiento rápido longitudinal

m/min

4

Velocidad de movimiento rápido horizontal

Cruz de rápido movimiento

m/min

2

Tipos de rosca métrica

Tipos de roscas métricas

tipos

44

Rango de rosca métrica

Gama de roscas métricas

mm

1-192

Número de hilos británicos

Tipos de roscas en pulgadas

tipos

21

Rango de roscas en pulgadas

Gama de roscas en pulgadas

TPI

2~~24

Número de hilo del módulo

Tipos de hilos de módulo

tipos

39

Rango de hilos del módulo

Rango de subprocesos del módulo

Diputado

0,25-48

Número de roscas de paso diametral

Tipos de roscas diametrales roscas

tipos

37

Rango de diámetro de rosca

Rango de roscas diametrales

DP

1-96

Diámetro del manguito del contrapunto

Diámetro del eje del contrapunto

mm

75

Orificio cónico del manguito del contrapunto

Cono del eje del contrapunto

-

MT5

Recorrido del manguito del contrapunto

Recorrido del eje del contrapunto

mm

150

potencia del motor principal

Potencia del motor principal

kilovatio

7.5

Potencia del motor de refrigeración

Potencia del motor de refrigerante

kilovatio

0.09

Peso de la máquina
Peso de la máquina

Peso para 750

kilogramo

2400

Peso para 1000

kilogramo

2670

Peso para 1500

kilogramo

2920

Peso para el año 2000

kilogramo

3170

Peso para 3000

kilogramo

4100

Peso para 4000

kilogramo

4600

Dimensiones(largo×ancho×alto)
Dimensión total
（A*A*L）

Dimensión para 750

mm

2440*1150*2000

Dimensión para 1000

mm

2650*1150*2000

Dimensión para 1500

mm

3150*1150*2000

Dimensión para el año 2000

mm

3650*1150*2000

Dimensión para 3000

mm

4800*1150*2000

Dimensión para 4000

mm

5680*1150*2000
