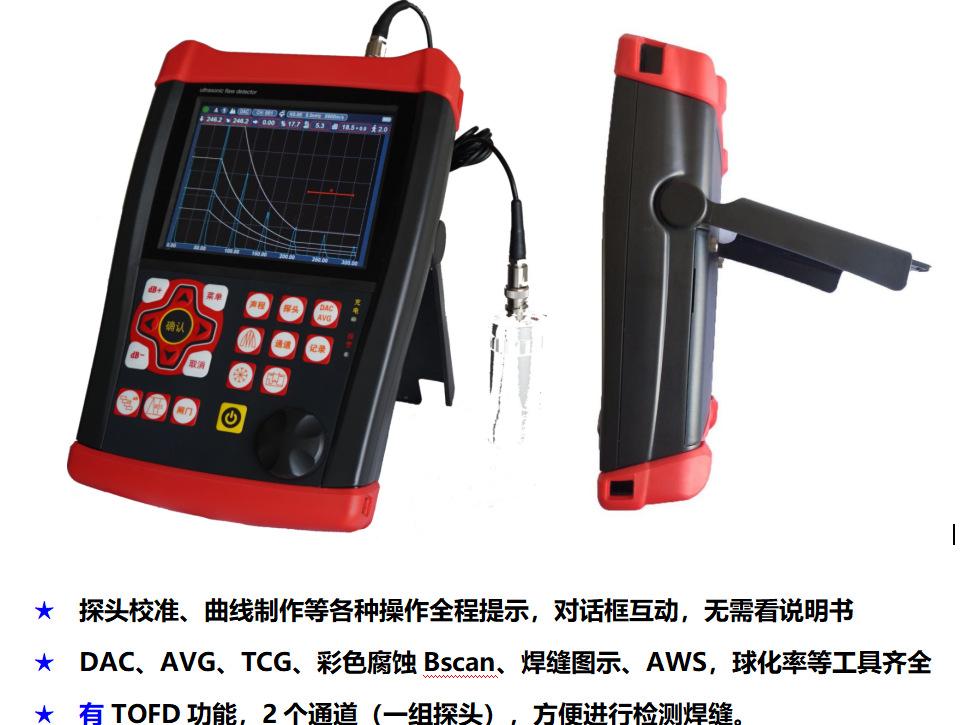

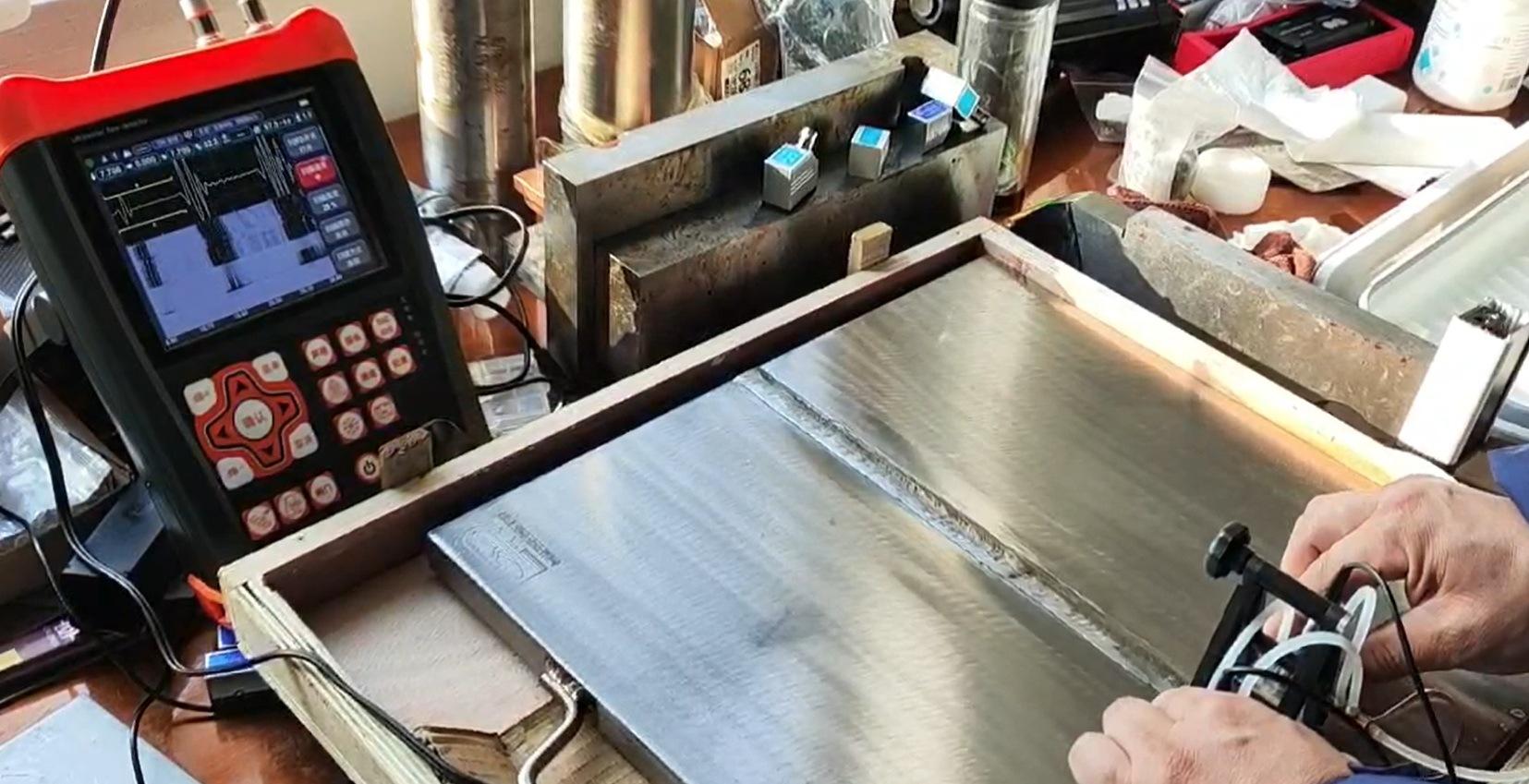

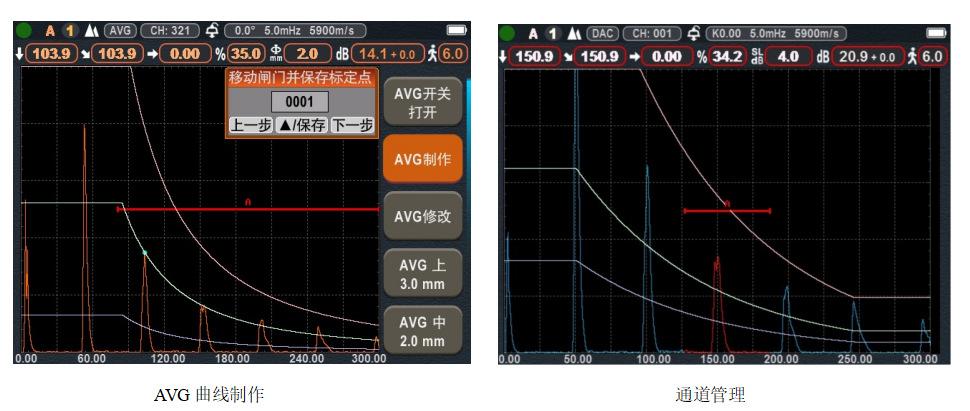

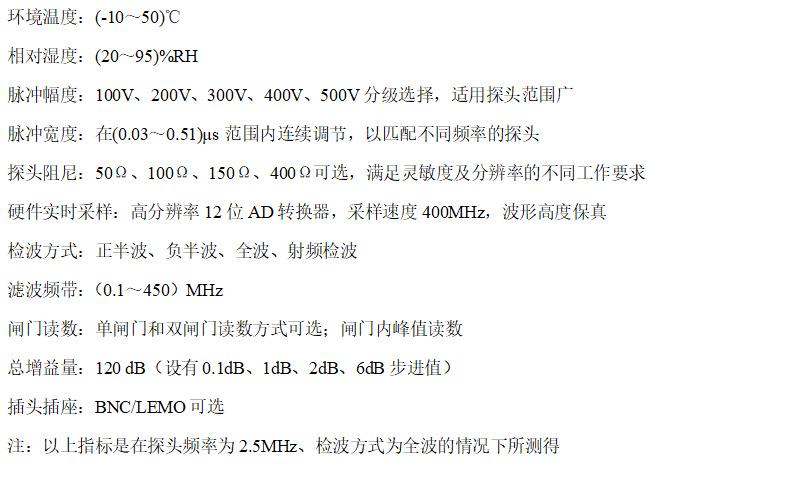

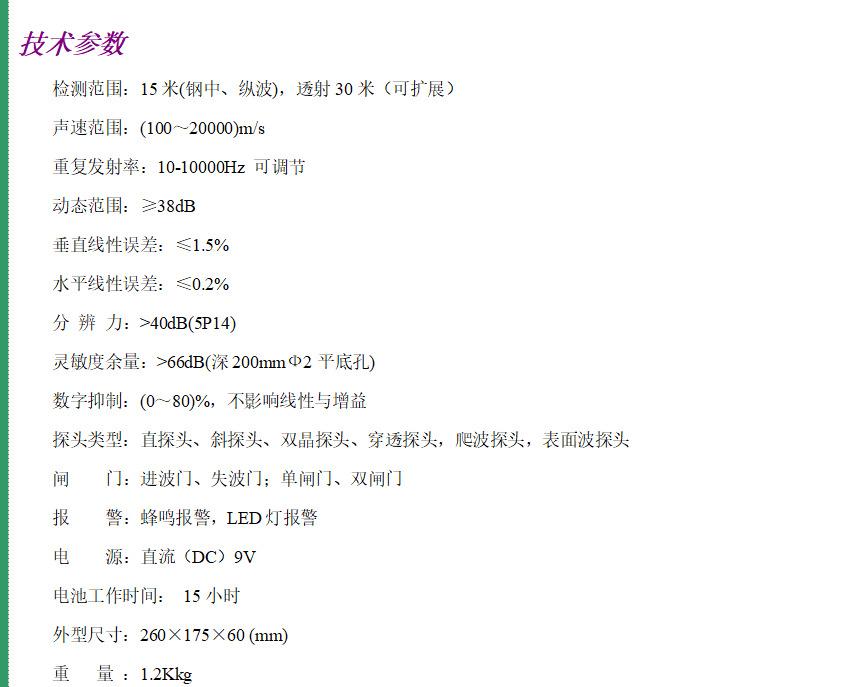

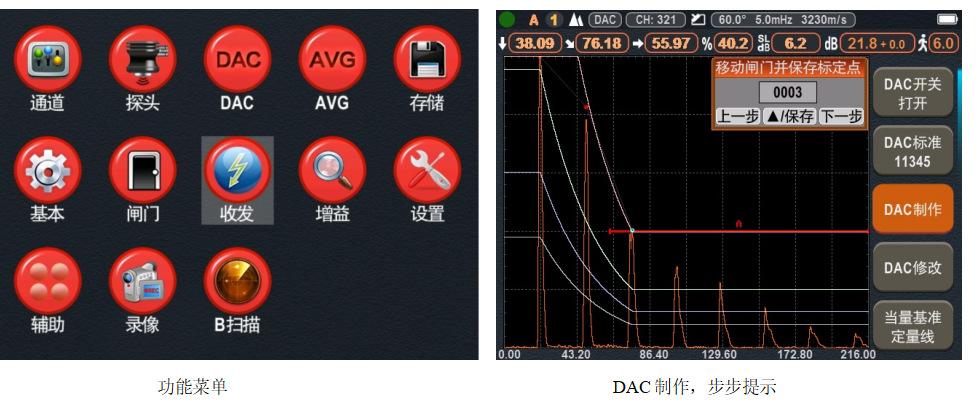

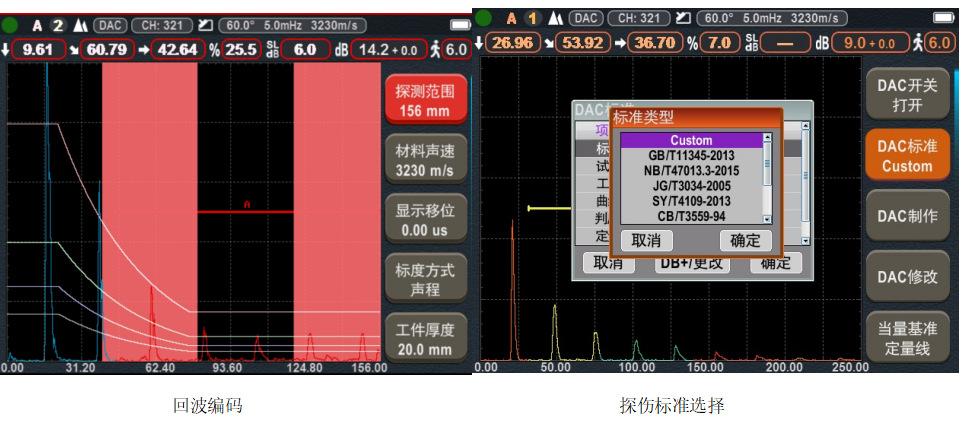

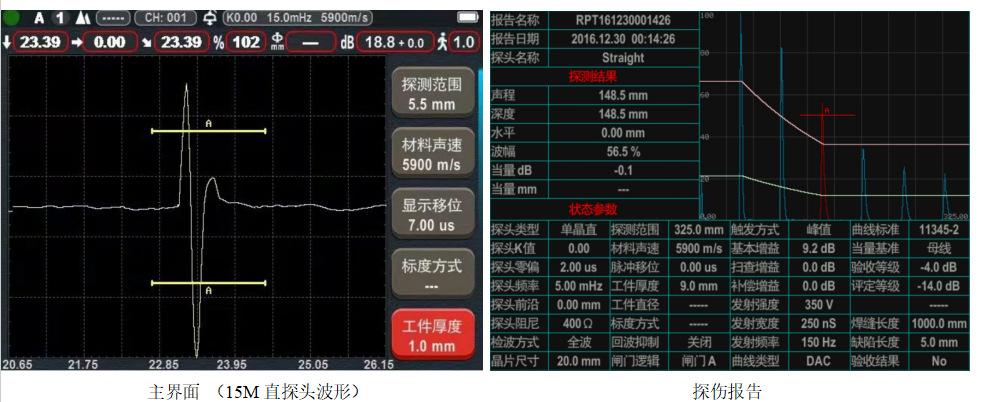

UTD9600 TOFD Detector de Fallas Ultrasónico de Alta Precisión Detector de Fallas TOFD de Doble Canal, simultáneamente con funciones de Detección de Fallas UT A/B-Scan y Detección de Fallas TOFD.

Las diferencias principales entre la detección TOFD y UT (prueba ultrasónica) radican principalmente en tres aspectos: principio de detección de defectos, características de precisión y escenarios de aplicación. TOFD se basa en ondas de difracción de defectos para análisis cuantitativo y tiene una capacidad de posicionamiento vertical de alta precisión de ±1 mm, pero tiene una zona ciega cerca de la superficie; UT detecta defectos a través de ondas reflejadas, es adecuado para materiales de más de 8 mm, pero depende de la experiencia operativa.

Definición y Principio de la Inspección TOFD

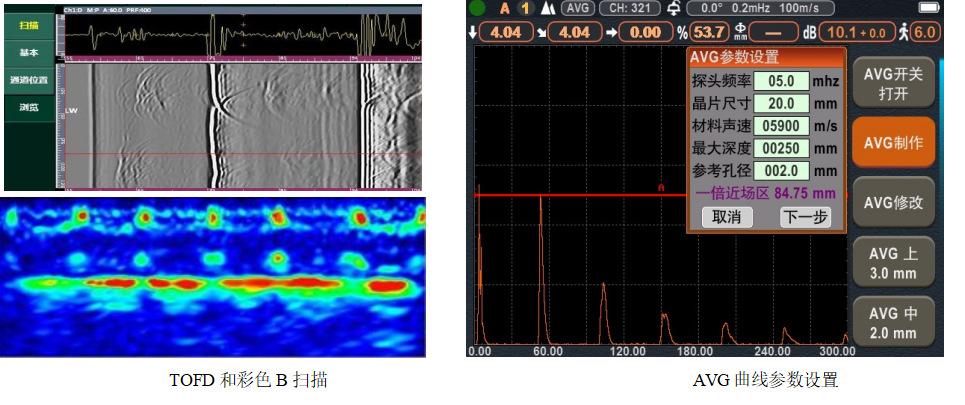

TOFD (Difracción por Tiempo de Vuelo) es una técnica no destructiva que detecta a través de señales de onda de difracción generadas por los extremos de los defectos. Emplea una disposición simétrica de un transductor emisor y uno receptor y genera imágenes D-scan basadas en diferencias de tiempo de propagación de la señal. Su ventaja principal radica en la alta precisión de la medición de la altura del defecto, hasta ±0.3mm, y es particularmente hábil para detectar defectos volumétricos como grietas en la mitad de la soldadura y falta de fusión.

‌Comparación de Diferencias Clave‌

‌Principio de detección y características técnicas‌:

TOFD: se basa en ondas difractadas de defectos, calcula la ubicación y altura del defecto a través de la diferencia de tiempo, y no se ve afectado por la orientación del defecto.

UT: Utiliza señales de reflexión ultrasónica para determinar defectos, y los resultados de la detección se ven muy afectados por el ángulo de la sonda y la orientación del defecto.

‌Precisión y limitaciones‌:

TOFD：El error de posicionamiento vertical es inferior a 1 mm, pero existe una zona ciega en el rango de 5 mm cerca de la superficie, y el efecto de detección en materiales de grano grueso es limitado.

UT：La precisión en la cuantificación de defectos es baja (típicamente error ±3mm), pero puede detectar materiales más delgados (hasta 8mm), y no tiene zona ciega cerca de la superficie.

‌Selección de Escenario de Aplicación‌:

Escenarios de aplicación TOFD: Soldaduras de pared gruesa de más de 12 mm (como recipientes a presión de reactores nucleares), medición de altura de defectos en equipos en servicio, situaciones que requieren registros de inspección a largo plazo.

Escenarios de aplicación UT: Escaneo rápido de materiales con espesor convencional (8-300 mm), detección de piezas de trabajo con estructuras complejas, detección de defectos superficiales y subsuperficiales.

Detección Ultrasónica de Defectos UT Opción A/BConfiguración estándar adjuntapiezas：(tipo estándar UTD9600 A/B)

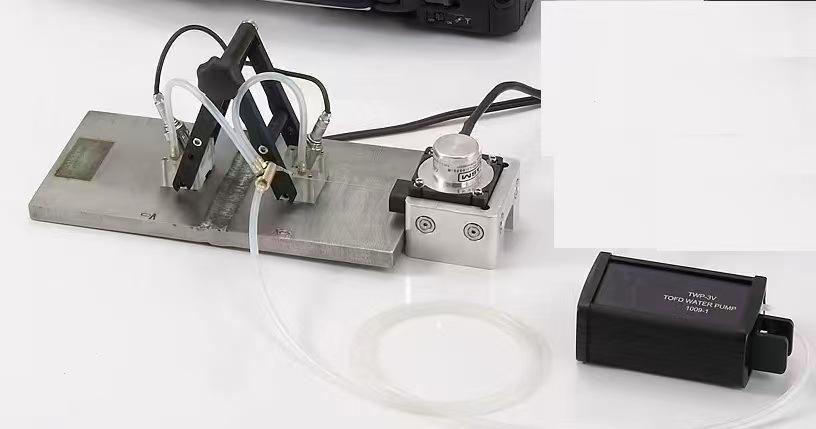

Las opciones TOFD añaden más accesorios:

1、Sonda TOFD haz recto 1 par

2、Cuña1 par (45° 55° 60° 70°)

3、Estante de escaneo simple1 par (solo se puede instalar 1 par de sondas)

4、Codificador de Posicionamiento Lineal1

5、Bomba de Agua de Acoplamiento por Goteo Automático1

El tipo de juego completo UTD9600 TOFD A/B incluye todos los accesorios anteriores.

otroseleccionarcompraAccesorios：
