Máquina de Pruebas de Fatiga Eléctrica Estática Universal Dinámica Alta Frecuencia Alta y Baja Temperatura Hidráulica Pulsante Servohidráulica Máquina de Pruebas de Fatiga

1. Descripción breve.

"PWS-100La máquina de pruebas de fatiga electrohidráulica servo de tensión-flexión-torsión consta de un motor principal, una estación de bombeo,WinTest30 Servo electrohidráulico totalmente digitalConsta de un sistema de control, un sistema informático y de software, un dispositivo de carga de fatiga torsional, un dispositivo de carga de fatiga por flexión, un separador de aceite y un sistema de tuberías, así como los accesorios necesarios. Se puede utilizar para pruebas de fatiga dinámica y rendimiento estático de diversos materiales, piezas estructurales y componentes.

Ayudas de sujeción

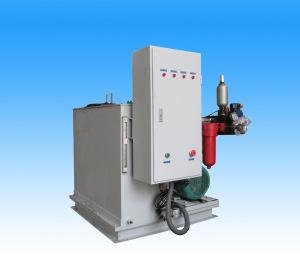

estación de bombeo

2、Resumen de los principales indicadores técnicos del sistema.

yoFuerza máxima de prueba estática:±100kN，de acuerdo a1、10El múltiplo de atenuación se calibra en bandas,Precisión de indicación por rango20%elevar±1%；

yoFuerza máxima de prueba dinámica:±100kN，La fluctuación de la amplitud de la fuerza dinámica no excede cada engranaje±1 %FS,conforme aYoB/T9397-1999 Requisitos Técnicos para Máquinas de Ensayo de Fatiga a Tensión y Compresión;

yoPrecisión de indicación de fuerza de prueba:Dentro del rango del 2%-100%FS, cada punto es ±1.0%;

yoDesplazamiento máximo del actuador:±100 mm; Precisión de indicación ±0.5%;

yoPrecisión de la medición de la deformación:±0,5%；

yoFormas de onda de prueba principales: onda sinusoidal, onda cuadrada, onda triangular, onda trapezoidal, onda rampa y onda de entrada externa, etc.

yoEstación de bombeo:21 MPa, 36 L/min, 18 kW, CA trifásico, 380 V.

yoLongitud de la tubería: entre el distribuidor y la estación de bombeo:6m; entre distribuidor de aceite y actuador: 4m;
