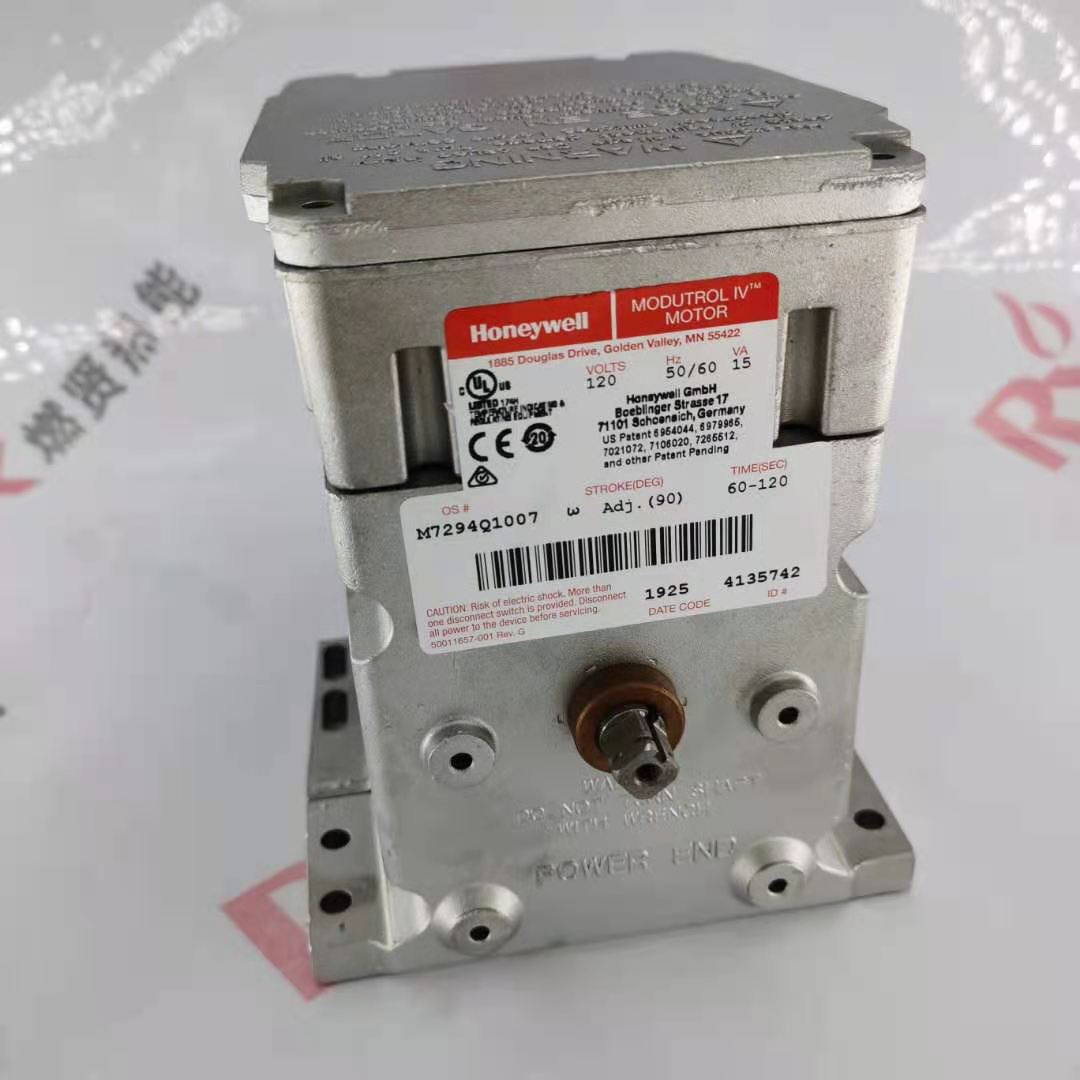

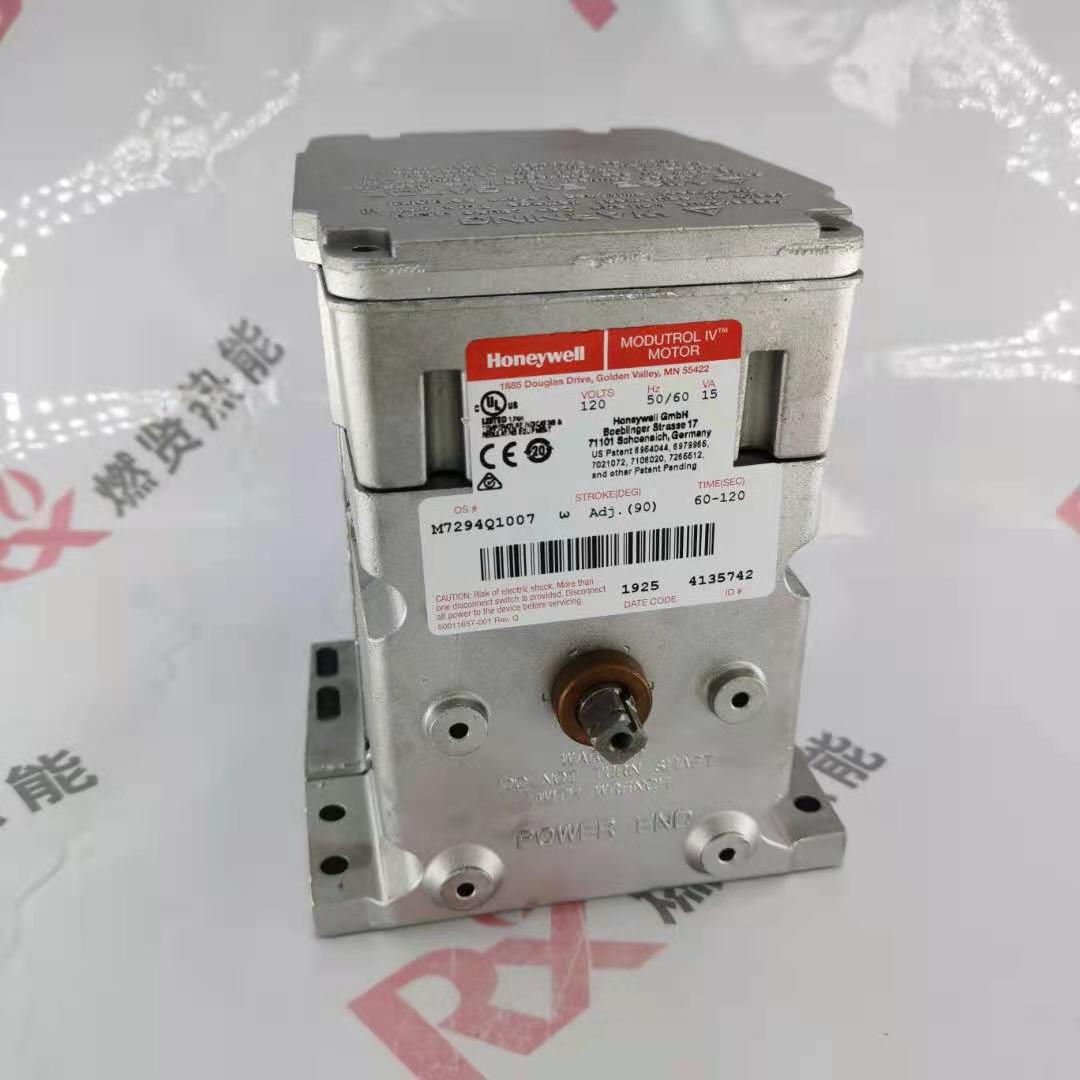

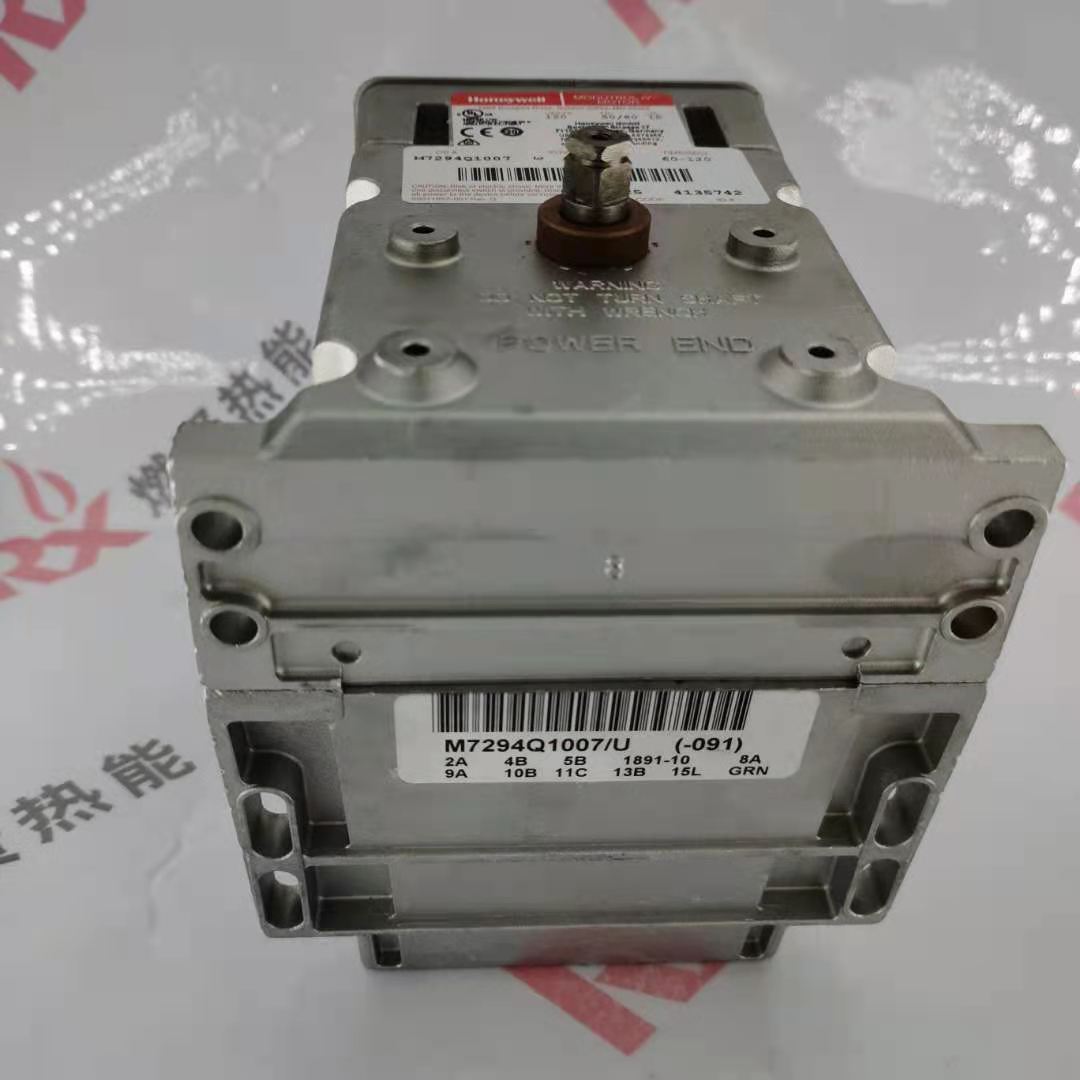

Actuador de compuerta Honeywell Americano M7294Q1007 Motor Punto 20

HoneywellActuador de Motor M7284Q1009

Los actuadores de la serie Modutrol IV ofrecen más de 20 modelos con una calidad de producto confiable. Proporcionan un control preciso del posicionamiento de compuertas y válvulas de hornos industriales, cámaras de combustión y calentadores. Actuadores de motor M7284A, M7284C y M7284Q.
1. El transformador incorporado proporciona una fuente de alimentación de 120 V, 220 V y 240 V.
2. Los modos de control incluyen dos posiciones, punto flotante de dos posiciones, posición proporcional (MA, V, 135 ohmios), reinicio por resorte o sin resorte, potenciómetro de retroalimentación opcional y 2 interruptores auxiliares opcionales.
3. Accionamiento de salida: eje de salida doble/eje de salida simple.
4. Par: Retorno por resorte 2,3/5,7 Nm, sin retorno por resorte 4/8,5/17/34 Nm
5. Recorrido: 90°, 160°, 90°~160° ajustable.
6. Temperatura ambiente: -28℃~65℃
7. Hay disponible carcasa a prueba de explosiones.
Tabla de señales de control del actuador Modutrol IV
modelo
método de control
M6184
Punto flotante de dos posiciones
M6284
Punto flotante de dos posiciones, con potenciómetro de retroalimentación
M7284
4~20 mA, 1~5 V
M9184
M9484
señal de resistencia de 135 ohmios
M9484 está dedicado al controlador de seguridad de combustión.
MODUTROL IV – Actuador de compuerta de aire para quemadores medianos y grandes:
modelo
Esfuerzo de torsión
Horario de apertura completo
método de control
Interruptor auxiliar
otro
M6284A1048
17 Nm
30 segundos
punto flotante,comentario
ninguno
Esquina160 grados
M6284A1055
17 Nm
30 segundos
punto flotante,comentario
ninguno
Esquina90 grados

M6284C1010
17 Nm
30 segundos
punto flotante,comentario
2 SPDT
Esquina90 grados
M7284A1004
17 Nm
30 segundos
4-20 mA
ninguno
Esquina90 grados
M7284A1012
17 Nm
30 segundos
4-20 mA
ninguno
Esquina160 grados
M7284C1000
17 Nm
30 segundos
4-20 mA
2 SPDT
Esquina90 grados
M7284Q1009
17 Nm
30 segundos
4-20 mA
2 SPDT
90 grados, punto cero ajustable
M7294Q1007
34 Nm
30 segundos
4-20 mA
2 SPDT
90 grados, punto cero ajustable
M9184A1035
17 Nm
30 segundos
Resistencia 135
ninguno
Esquina90 grados
Accesorios comunes para actuadores de la serie MODUTROL IV:
198162GA
Transformador incorporado,220 V CA – 24 V CA
7616BR
Biela del actuador
7617ADW
Biela del actuador
220738A
Base de fijación de conexión universal
