Ruide-Lc180 Modelo Nuevo Multifuncional Teléfono Móvil Inalámbrico Instrumento Inteligente de Equilibrio Dinámico Dispositivo Todo en Uno para Diagnóstico de Vibraciones

1. Descripción general del producto

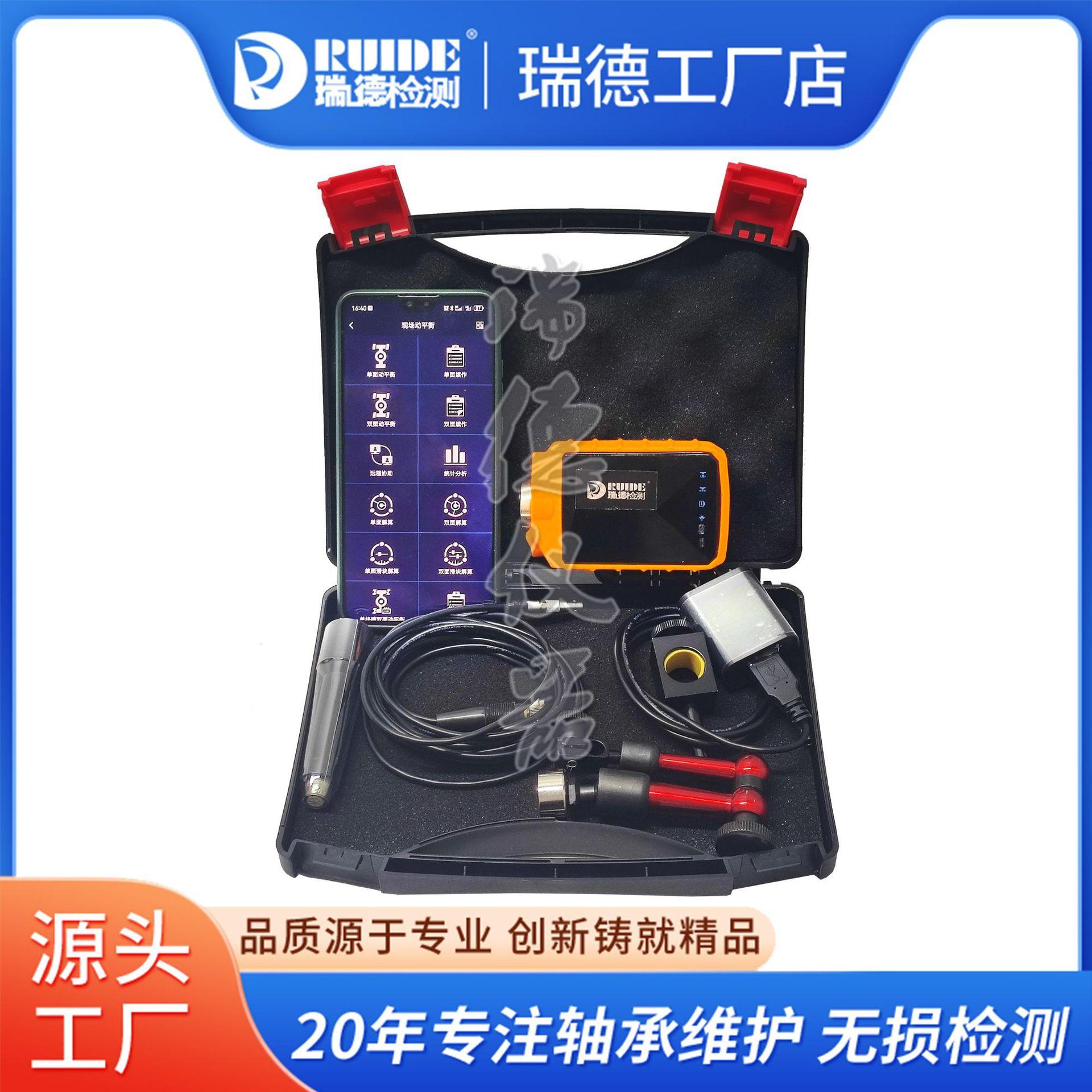

Instrumento Multifuncional de Balanceo Dinámico RUIDE- LC180, está especialmente diseñado para el balanceo dinámico de equipos rotativos, para uso en la corrección de balanceo dinámico de equipos en el sitio, además de esto, el sistema admite, función de inspección, función de diagnóstico de fallas.

2. Características del producto

1. Equilibrio dinámico

Tiene capacidad de equilibrado dinámico de un solo plano, adecuado para el equilibrado in situ de diferentes tipos de rotores. Puede determinar rápidamente el estado operativo del equipo mecánico in situ y analizar si existe una falla de desequilibrio dinámico en el equipo mecánico. Si existe, se puede realizar la corrección del equilibrio dinámico utilizando el método de peso de prueba o el método del coeficiente de influencia proporcionado por el sistema, y el sistema calculará automáticamente la magnitud de masa y el ángulo de los pesos a añadir (restar). En muchos casos, una sola corrección de equilibrio dinámico puede eliminar más del 90% del desequilibrio en el rotor (sistema de eje).

1) Operación de conexión del dispositivo

Aplique calcomanías reflectantes en la parte giratoria del equipo, encienda el RUIDE- LC180, el sensor de vibración se adsorbe horizontalmente en el lado de carga del motor y el sensor de velocidad está conectado. Abra la aplicación Vibration Worry-free.

2) Pasos de la operación de equilibrado dinámico

Haga clic en balanceo dinámico in situ, balanceo dinámico de un plano, ingrese los parámetros correspondientes, siguiente paso, arranque el motor y haga clic en iniciar.

3) Configurar peso de prueba

Espera a que aparezca la indicación en el teléfono para detener el motor, configura 4.57g a 0 grados según la indicación, haz clic en Siguiente para iniciar el motor.

4) Ponderación única

Haz clic en iniciar, espera a que se detenga automáticamente, luego apaga el motor y retira el peso de prueba. Haz clic en el siguiente paso, según la indicación, configura 1.47 g en la posición de 5.4 grados y haz clic en iniciar para arrancar el motor.

5) Peso secundario Haz clic en iniciar, espera a que el teléfono se detenga y luego apaga el motor. Configura 0.67 g a 112 grados, haz clic en iniciar y enciende el motor.

6) Resultados del saldo

Haz clic en iniciar, espera a que el teléfono te pida que pares y luego apaga el motor. El resultado de este balanceo es de 0,05 mm/s. Haz clic en siguiente para ver el resultado del balanceo, haz clic en ver informe para ver la conclusión del balanceo y exporta el resultado del balanceo.

Se pueden realizar mediciones de vibración y temperatura, se pueden observar formas de onda y espectros en el sitio, y también se pueden registrar manualmente los parámetros del proceso y los valores observados de cada equipo, para que el estado operativo de cada máquina se comprenda a fondo.

1) Enlace de Dispositivo

Instrumento Multifuncional de Balanceo Dinámico RUIDE- LC180Encienda el dispositivo, el sensor de vibración está adsorbido horizontalmente en el lado de carga del motor y el sensor de velocidad está conectado. Abra la aplicación Vibration Worry-Free.

2) Proceso de operación de diagnóstico de fallas

Página de inicio de la aplicación, adquisición de datos, análisis de vibraciones, esquina superior derecha de diagnóstico de fallas, en la configuración de adquisición se puede seleccionar/crear empresa, fábrica, equipo, punto de medición, dirección de medición, hacer clic en Aceptar para ingresar al diagnóstico de fallas se puede seleccionar tipo de datos, frecuencia de análisis, número de puntos de muestreo, hacer clic en iniciar después de que los datos se estabilicen guardar.

3) Reproducción de datos

Interfaz de adquisición de datos, clic, reproducción de datos, prueba del ventilador No. 1, seleccionar el punto de medición correspondiente para ver los resultados.

Conclusión clara e intuitiva del estado del rodamiento: indicada directamente por verde, amarillo, rojo, junto con descripciones textuales, tales como: lubricación deficiente, etc. Indicaciones de texto directas.

1) Enlace de Dispositivo

RUIDE- LC180 está encendido, el sensor de vibración está adsorbido horizontalmente en el lado de carga del motor y el sensor de velocidad está conectado. Abra la aplicación Vibration Worry-free.

2) Pasos de Operación para el Diagnóstico de Rodamientos

Página de inicio de la aplicación, diagnóstico de rodamientos, en la esquina superior derecha se puede seleccionar/crear empresa, fábrica, taller, equipo, punto de medición, dirección de medición, elegir el punto de medición y la dirección correspondientes según la situación real y hacer clic en Aceptar, ingresar a la interfaz de diagnóstico de rodamientos, hacer clic en iniciar y esperar su resultado de diagnóstico.

Instrumento Multifuncional de Balanceo Dinámico RUIDE- LC180Potente, capaz de medir vibraciones y temperatura, observación in situ de formas de onda y espectros, y entrada manual de variables de proceso y variables observadas para cada equipo, permitiéndole tener una comprensión exhaustiva del estado operativo de cada máquina, haciendo su trabajo más conveniente, rápido y preciso.

1) Enlace de Dispositivo

RUIDE- LC180 está encendido, el sensor de vibración está adsorbido horizontalmente en el lado de carga del motor y el sensor de velocidad está conectado. Abra la aplicación Vibration Worry-free.

2) Pasos de operación de la tarea de inspección

Descarga de tarea de inspección

Página de inicio de la aplicación, tarea de inspección, inspección de equipo, esquina superior derecha, seleccionar fecha, confirmar, descargar tarea.

Operación de tarea de inspección

Inicio, Medición paso a paso, Medición/Inteligente, Subida completa, Completar, Confirmar.
