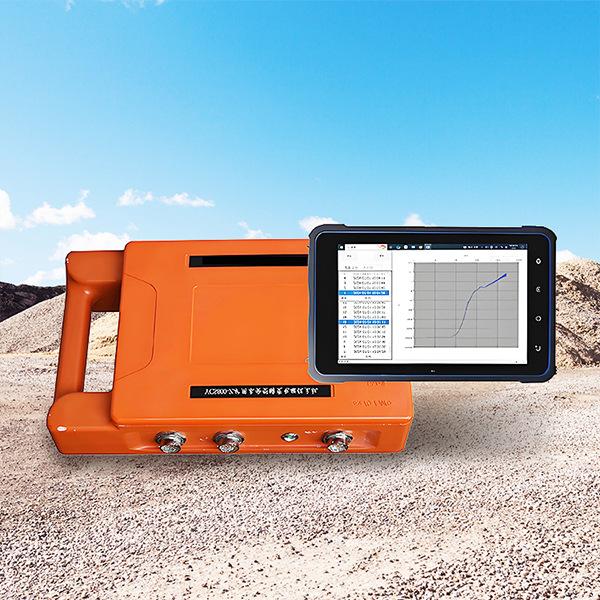

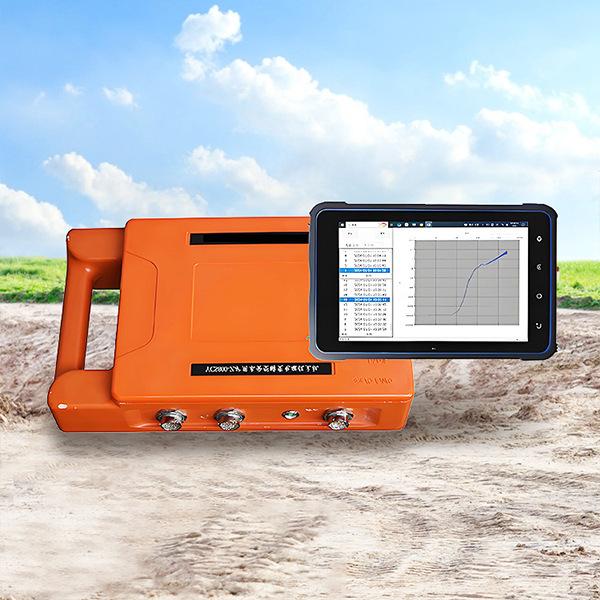

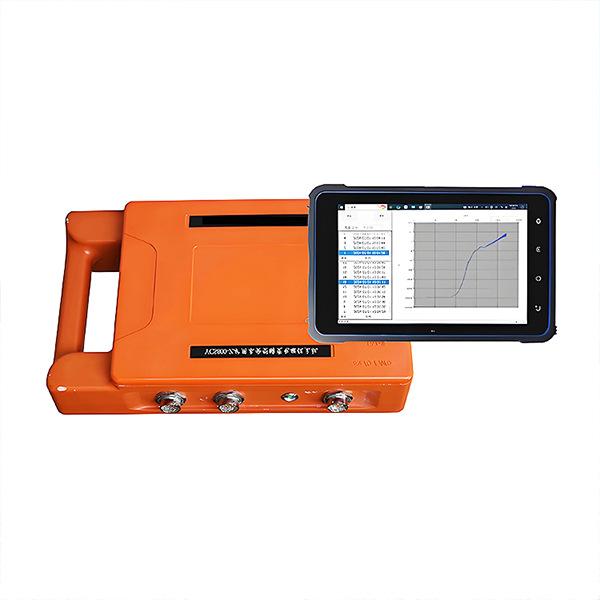

Instrumento Electromagnético Transitorio para Minería YCS800

El instrumento electromagnético transitorio intrínsecamente seguro YCS800 para minería se utiliza principalmente para la detección avanzada y de pared lateral de la cara de trabajo en minas de carbón subterráneas o túneles de ingeniería. El instrumento tiene las características de alta corriente de transmisión, fuerte capacidad antiinterferencias, larga distancia de detección, alta resolución de recepción, alta precisión de medición, tamaño pequeño, peso ligero, fácil de transportar e interacción humano-máquina, etc., y puede proporcionar con precisión información geológica (hidrogeológica) dentro del rango de 80 m a 120 m frente a la cara de trabajo, proporcionando garantía de seguridad para la construcción de excavación de túneles.

Áreas de aplicación:

El instrumento electromagnético transitorio intrínsecamente seguro YCS800 para minería se utiliza principalmente para la detección geológica de avance (hidrogeológica) delante de la frente y en las paredes laterales de túneles en minas, metros, ferrocarriles de alta velocidad y autopistas. También se puede utilizar para la detección de cuerpos de mineral.

Características técnicas:

1) Condiciones predecibles de fallas portadoras de agua, agua de fisuras, cuevas kársticas portadoras de agua, etc., dentro del rango de 80 a 120 metros delante y alrededor de la cara del túnel.

2) La integración del circuito es alta, el host integra las funciones de recepción y transmisión en una sola, con una estructura compacta, tamaño pequeño, peso ligero y conveniente para transportar y operar. No necesita un transmisor externo de gran volumen.

3) Gran corriente de emisión, alto rendimiento, largo alcance de detección.

4) Bobina integrada. (Bobinas transmisora y receptora integradas, volumen pequeño, operación sencilla en sitio, portátil y duradera.

5) Imagen bidimensional, imagen de simulación tridimensional. La situación delante de la cara del túnel detectada es clara de un vistazo.

6) Alta precisión de detección, alta resolución, muestreo rápido, técnicamente al nivel nacional.

7) Pantalla de alta resolución a todo color, métodos de entrada táctil y de teclado, interfaz de operación interactiva hombre-máquina, pantalla táctil, modelo inteligente, fácil de empezar.

Indicadores técnicos:

1) Especificaciones de la bobina: 1,5 m × 1,5 m, 2 m × 2 m (personalizable: 1 m × 1 m, 5 m × 5 m);

2) Corriente de emisión: 1～5A;

3) Ancho de pulso de corriente: 10 ms, 20 ms, 40 ms;

4) Tiempo de apagado: 0.1us～20us (relacionado con la inductancia de la bobina);

5) Forma de onda de emisión: Onda rectangular bipolar;

6) Frecuencia de transmisión: 2.5Hz, 3.125Hz, 6.25Hz, 12.5Hz, 25Hz, 62.5Hz, 75Hz, 400Hz, 800Hz;

7) Voltaje de transmisión: 7.5～12V;

8) Número de Superposiciones: 1-65536 ;

9) Número de canales: 3000;

10) Convertidor AD: 24 bits;

11) Intervalo de muestreo: 2 µs;

12) Resolución de la señal: 1 µV;

13) Capacidad de almacenamiento: 256 GB;

14) Puertos: USB2.0, WI-FI;

15) Tiempo de funcionamiento de la fuente de alimentación: 8 horas.

16) Monitor: Pantalla LCD a color de 10 pulgadas, control táctil;
