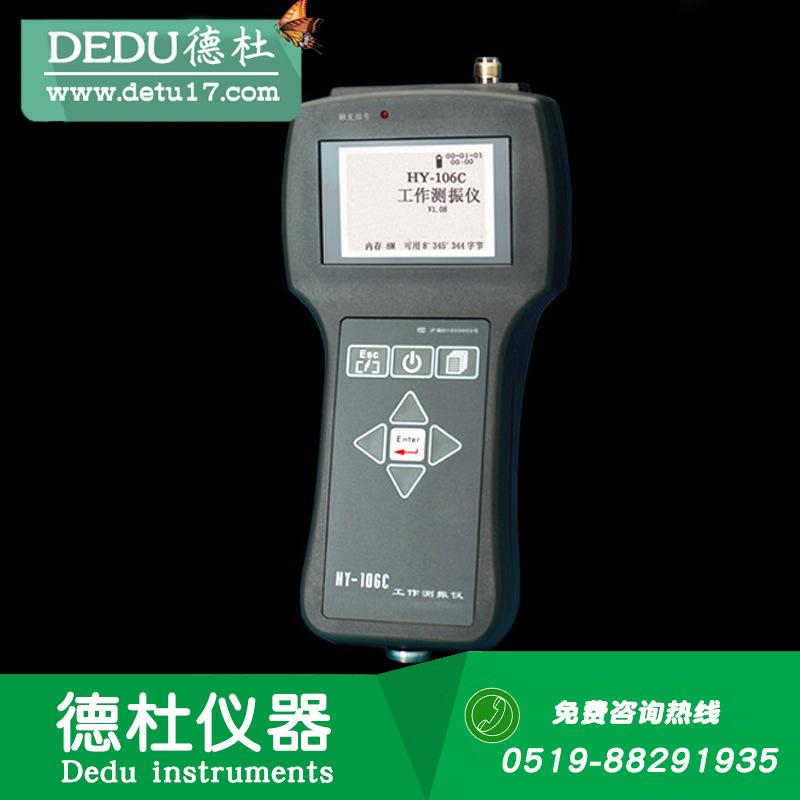

Medidor de Vibraciones de Trabajo Jiangsu Dede-HY-106C Instrumento de Medición de Vibraciones Medidor de Vibraciones Mecánicas

1. Modo de trabajo del sistema de adquisición y análisis de señales de vibración: Forma un sistema de adquisición y análisis de señales de vibración con el software de PC de soporte, utilizado para gestionar e implementar el trabajo de monitoreo de la condición del equipo. El software que soporta esta máquina se basa en el sistema operativo Windows, integrando análisis y comunicación en uno, con una base de datos eficiente y confiable como fundamento, y tiene funciones de gestión, que pueden generar convenientemente planes de inspección, proporcionando soporte efectivo para que las empresas lleven a cabo el trabajo de monitoreo de la condición del equipo. El software tiene varias funciones de análisis prácticas, proporcionando una base científica para el diagnóstico de fallas del equipo y la implementación de planes de mantenimiento.
2. Modo de Trabajo Independiente: Como un instrumento de medición que funciona de forma independiente, puede realizar mediciones de vibración, temperatura, velocidad y equilibrio dinámico, utilizado para la inspección de equipos en condiciones de gestión no planificadas.

3. Señal de vibración: La adquisición de señales de vibración solo puede usar el sensor incorporado (el uso de un sensor externo solo puede ser cualitativo pero no cuantitativo).
4. Señal de rotación: Múltiples opciones disponibles: el dispositivo interno láser-fotoeléctrico, el tacómetro láser opcional HY-441LP u otras señales de rotación proporcionadas por el usuario (estas dos últimas se introducen a través del "Conector de entrada de disparo externo"). Nota: Durante todo el proceso de prueba, los puntos de captación para la señal de vibración y la señal de rotación deben permanecer sin cambios y no pueden moverse de ninguna manera, de lo contrario, la precisión de la prueba se verá afectada.
5. Rango de velocidad de equilibrio dinámico: 600 rpm ~ 12000 rpm.
6. Error de ángulo de fase de equilibrio dinámico: ±1° (señal eléctrica analógica).
7. Resolución: 1°.

Un instrumento multifuncional de adquisición de datos que integra medición de vibración, velocidad y temperatura; capaz de medir aceleración, velocidad y desplazamiento de señales de vibración, con múltiples anchos de banda de medición seleccionables; equipado con una función de rango automático, que permite a los usuarios obtener fácilmente la @mejor resolución de prueba; el medidor de vibración en sí tiene visualización en el dominio del tiempo y del espectro, y se pueden seleccionar múltiples puntos de muestreo o resoluciones de frecuencia; en la medición de vibración, existen múltiples modos de disparo para la medición síncrona; la fuente de la señal adquirida es muy flexible durante la medición de vibración; las formas de onda dinámicas están disponibles para asistencia durante la medición. Se ha desarrollado especialmente una función de corrección de equilibrio dinámico en un solo plano, independiente de otros modos de trabajo, con funciones integrales y operación conveniente, que satisface bien los requisitos para el equilibrio dinámico in situ. Al mismo tiempo, se puede seleccionar un tipo a prueba de explosiones de este modelo según los requisitos del entorno de trabajo.

1. Pantalla: Pantalla LCD gráfica de matriz de puntos de 240×160 con retroiluminación
2. Fuente de alimentación: CC 7.2 V (paquete de baterías de litio recargable)
3. Consumo de energía: Estático alrededor de 0.5W, Dinámico @ Máx. 1.2W
4. Memoria: Capacidad total de RAM 8M bytes, generalmente puede almacenar alrededor de 1000 datos de puntos de medición de forma de onda (cuando se utiliza muestreo de alto número de líneas, el número de puntos de medición almacenados se reduce proporcionalmente)
5. Pantalla de función especial: Los puntos de prueba de forma de onda proporcionan visualización de forma de onda y espectro en el dominio del tiempo; La prueba de equilibrio dinámico tiene la visualización correspondiente de diagrama de vibración y peso; Cuando la batería está baja, recordará automáticamente al usuario que cargue a tiempo con mensajes de texto.
6. Apagado automático: En el estado de no medición, después de 5 minutos de inactividad, se apagará automáticamente. En cualquier estado, cuando el voltaje de la batería cae por debajo de 6V, se activa la protección de apagado automático. En este último caso, es posible que no se pueda reiniciar sin cargar.
7. Alarma: Los botones inválidos, las operaciones incorrectas, los valores medidos mayores que los valores de alarma o los desbordamientos, etc., se indicarán mediante sonido, texto o información gráfica.
8. Dimensiones: 240 mm × 116 mm × 100 mm.
9. Condiciones normales de trabajo: Temperatura ambiente: 0℃ ~ 40℃; Humedad relativa: ≤80%; Sin polvo, gas corrosivo e interferencia de campo electromagnético fuerte.

Indicadores de medición de vibración

1. Rango de frecuencia: 10Hz ~ 100Hz, 10Hz ~ 1000Hz, 10Hz ~ 5000Hz; Nota: Al medir señales de aceleración, velocidad, desplazamiento y voltaje, puede elegir probar en las tres bandas de frecuencia anteriores.
2. Resolución de frecuencia: 10Hz ~ 100Hz: 1 / 0.5 / 0.25 / 0.125 / 0.0625 / 0.03125, número correspondiente de líneas espectrales: 100 / 200 / 400 / 800 / 1600 / 3200;
10Hz ~ 1000Hz：5 / 2.5 / 1.25 / 0.625 / 0.3125 / 0.15625，número correspondiente de líneas espectrales：200 / 400 / 800 / 1600 / 3200 / 6400；
10Hz ~ 5000Hz：6.25 / 3.125 / 1.5625 / 0.78125， Número correspondiente de líneas espectrales：400 / 800 / 1600 / 3200 / 6400。
Nota: Al medir señales de aceleración, velocidad, desplazamiento y voltaje, se puede seleccionar cualquier número de línea espectral correspondiente a las tres bandas de frecuencia anteriores para la prueba.
3. Rango: Aceleración (pico): 10 veces el rango (rango grande) 0m/s2 ~ 2000m/s2 (sensor no original), 1 vez el rango (rango convencional) 0.0m/s2 ~ 200.0m/s2, 0.1 veces el rango (rango pequeño) 0.00m/s2 ~ 20.00m/s2;
Velocidad (RMS): Rango 10x (rango grande) 0mm/s ~ 1400mm/s (sensor no original), Rango 1x (rango convencional) 0.0mm/s ~ 140.0mm/s, Rango 0.1x (rango pequeño) 0.00mm/s ~ 14.00mm/s;
Desplazamiento (pico a pico): 10 veces el rango (rango grande) 0.00mm ~ 40.00mm (sensor no original), 1 vez el rango (rango normal) 0μm ~ 4000μm, 0.1 veces el rango (rango pequeño) 0.0μm ~ 400.0μm.
4. Error de indicación: ±(5% lectura + 1 palabra), las resoluciones de las señales de aceleración, velocidad, desplazamiento y voltaje son 0.1m/s2, 0.1mm/s, 1μm y 1mV respectivamente.
5. Sensor de vibración: Acelerómetro piezoeléctrico con amplificador de carga incorporado (ICP), sensibilidad: 50 mV/g (valor nominal), voltaje de operación: 24V, rango de frecuencia: 0.5Hz~5kHz.

Indicadores de medición de temperatura

1. Sensor de temperatura: Termopila infrarroja sin contacto.
2.D:S ：4:1（Relación de distancia al objetivo a diámetro de la superficie medida） 。
3. Emisividad: 0.95.
4. Rango: -15℃ ~ 150℃.
5. Error: ±2 ℃ o ±2% de la lectura (el que sea mayor).
6. Resolución: 1 ℃.

Índice de medición de velocidad de rotación

1. Sensor de velocidad: Sensor de velocidad integrado, tipo fotoeléctrico láser sin contacto.
2. Rango: 60 rpm ~ 30000 rpm .
3. Error: ±(0.02% lectura + 1 dígito).
4. Resolución: 1 vuelta.
