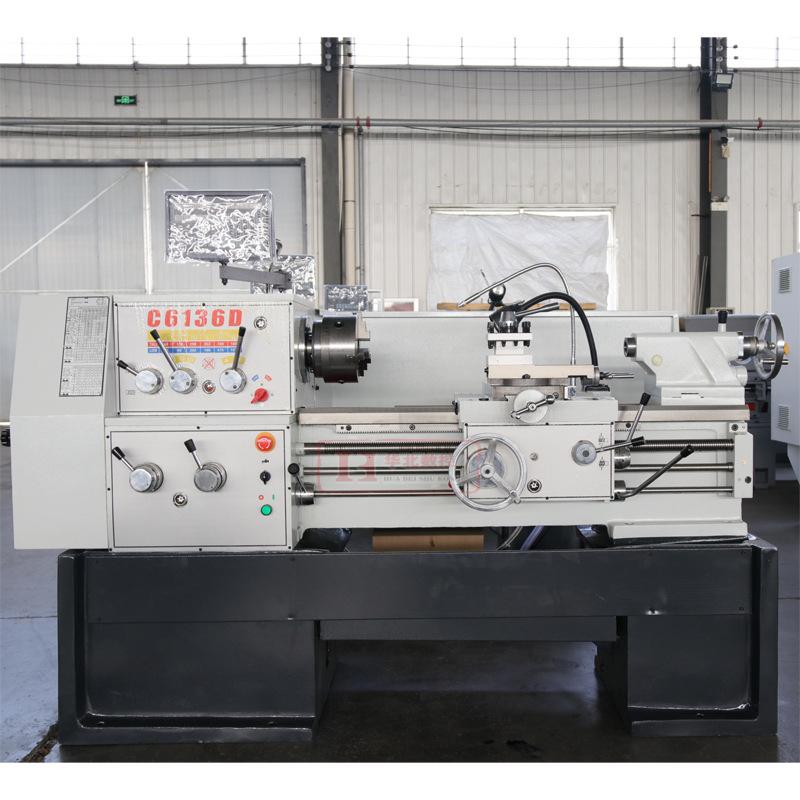

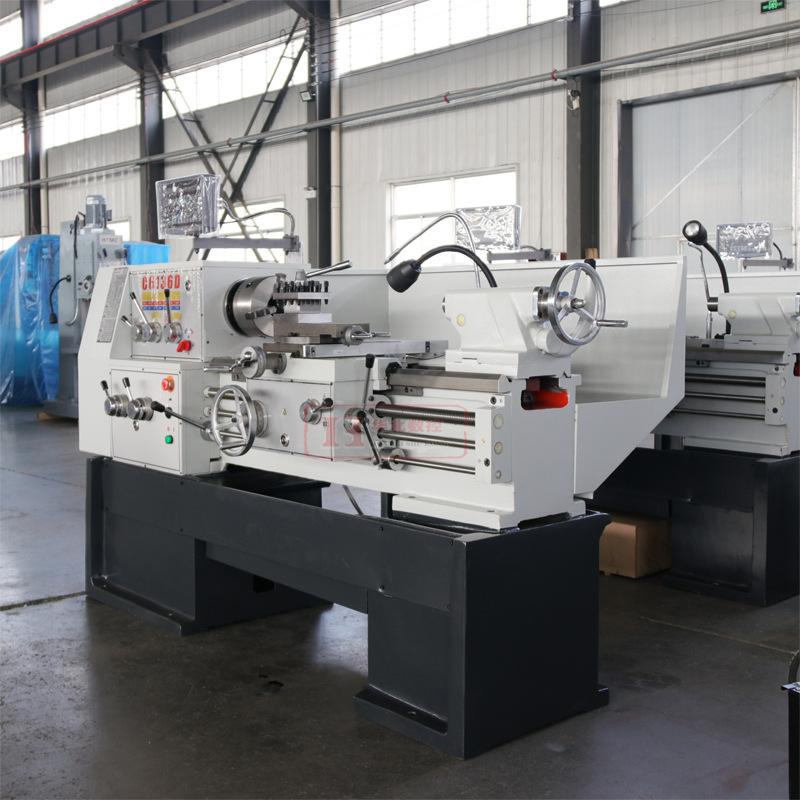

Fabricantes Hacen Nuevo Torno Horizontal C6136D * 750mm Torno Ordinario Tipo Piso 52 Abertura Torno Pequeño
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

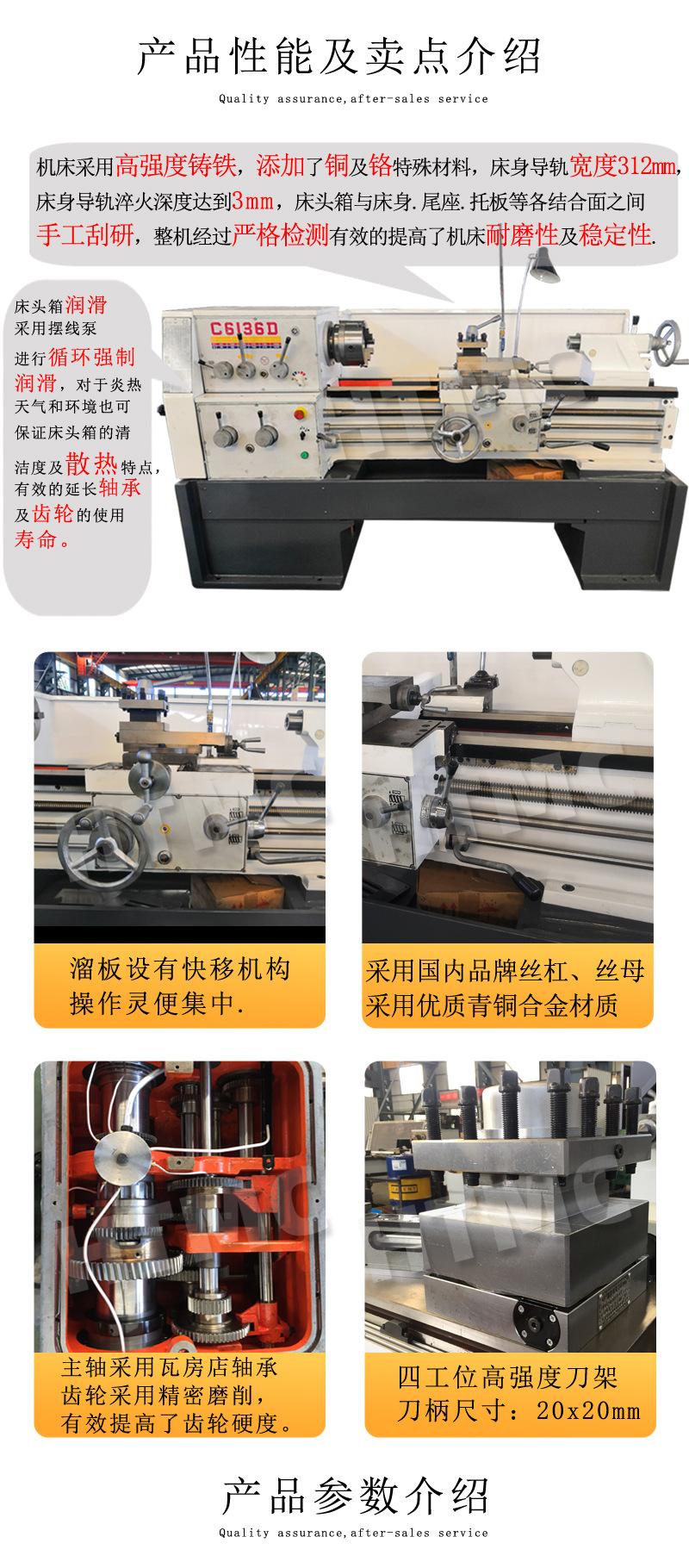

Los tornos horizontales ordinarios son adecuados para tornear superficies cilíndricas interiores y exteriores, superficies cónicas y otras superficies de revolución, tornear varias roscas métricas, en pulgadas, de módulo y de paso diametral, y también pueden realizar taladrado y corte de ranuras de lubricación, etc. Son tornos horizontales muy versátiles, ampliamenteAmpliamente aplicable al procesamiento por lotes de diversas piezas de eje y disco.
|
modelo |
C6132D |
|
Diámetro máximo de rotación del lecho |
320 milímetros |
|
Diámetro máximo de rotación en el portaherramientas |
200 mm |
|
Longitud máxima de la pieza de trabajo entre dos centros |
750 /1000mm |
|
Ancho de la barandilla de la cama |
312 mm |
|
Diámetro del orificio pasante del husillo |
52 mm |
|
Modelo de extremo de husillo |
ISO (GB) C6 |
|
Cono frontal del husillo |
Mohs n.° 6 |
|
Distancia desde el centro del husillo hasta el riel guía del plano de la bancada |
180 mm |
|
Serie de velocidades del husillo |
Rotación hacia adelante 12 niveles |
|
|
Invertir 12 niveles |
|
Rango de velocidad del husillo |
Rotación hacia adelante 30-1600 rpm |
|
|
Reverso 30-1600 rpm |
|
Número de velocidades de avance 44 |
Rango de avance longitudinal: 0.039-1.05 mm/rev |
|
|
Rango de avance transversal: 0.019-0.52mm/r |
|
Rosca métrica25 tipos |
0,5-20 mm |
|
Hilo del módulo24 tipos |
0.25-10mm |
|
Hilo imperial35 tipos |
80-1.75 dientes/pulgada |
|
Diámetro del paso de rosca30 tipos |
160-3.5dp |
|
Potencia del motor del husillo |
4 kW |
|
Porta cuchillos |
Portaherramientas cuadrado vertical |
|
Tamaño del vástago |
20x20 mm |
|
Recorrido máximo del poste de herramientas superior/inferior |
140/240mm |
|
Ángulo de rotación del plato giratorio del portaherramientas |
±90° |
|
Distancia desde la línea central del husillo hasta la superficie de soporte de la herramienta |
21 mm |
|
Diámetro del manguito del contrapunto |
60 mm |
|
Recorrido del manguito del contrapunto |
100 mm |
|
Cono de manguito de contrapunto |
Mohs n.° 4 |
|
Potencia del motor de refrigeración |
90 W |
|
Cabezal de la bomba de agua de refrigeración |
5 metros |
|
Flujo de la bomba de agua de refrigeración |
25 L/min |
|
Dimensiones generales de la máquina herramienta 750mm |
1940X970X1250mm |
|
1000 mm |
2180x970x1250mm |
|
Peso neto de la máquina kg 750 mm |
1700 kilos |
|
1000mm |
1750 kilos |
Tabla de Configuración de Dispositivos:
|
secuencia Número |
nombre |
Dimensiones y modelos |
unidad |
cantidad |
Observación |
|
1 |
dispositivo de enfriamiento |
|
colocar |
1 |
|
|
2 |
equipo de iluminación |
JC11 |
colocar |
1 |
|
|
3 |

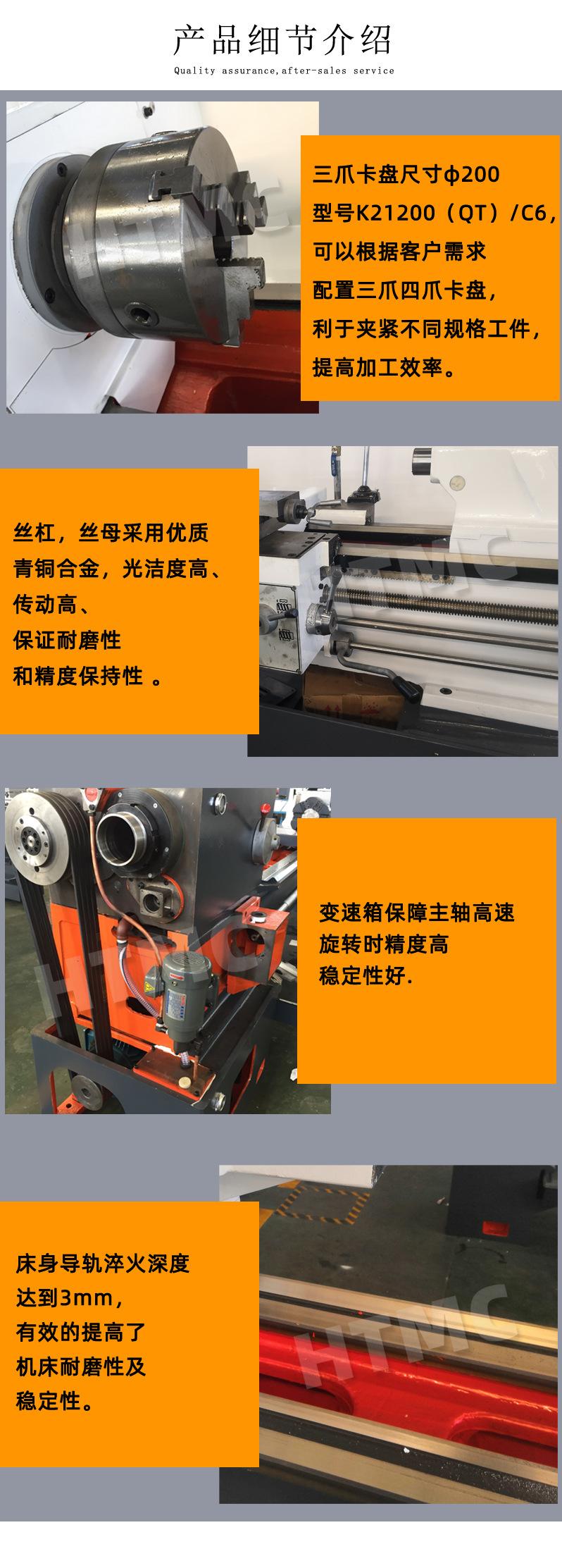

Mandril de tres mordazas |
φ200K21200（QT）/C6 |
colocar |
1 |
|
|
4 |
Brida de plato de tres mordazas |
φ200 |
piezas |
1 |
|
|
5 |
de primera categoría |
Mo's GB9204.1-88 |
piezas |
2 |
|
|
6 |
manguito intermedio cónico |
Morse 6# 4# S76-1 |
piezas |
1 |
|
|
7 |
cinturón triangular |
A-2000 |
piezas |
4 |
|
|
8 |
Llave de doble cabeza |
8×10，12×14，17× 19， 22×24S91-1 |
piezas |
4 |
1 cada uno |
|
9 |
Llave de vaso cuadrada |
14S92-3 |
piezas |
1 |
|
|
10 |
llave de gancho |
28-32，34-42，85-105， 110-130S93-1 |
piezas |
4 |
1 cada uno |
|
11 |
llave Allen |
4，5，6，8，10S91-7 |
piezas |
5 |
1 cada uno |
|
12 |
destornillador |
150 |
piezas |
1 |
|
|
13 |
Pistola de aceite |
YK100 |
piezas |
1 |
|
|
14 |
Pernos de anclaje |
M16×34GB779-76 |
piezas |
6 |
|
|
15 |
tuerca |
M16GB6171-86 |
piezas |
6 |
|
|
16 |
arandela |
16GB95-85 |
piezas |
6 |
|
|
17 |
Guía del usuario |
|
Libro |
1 |
|
|
18 |
Certificado de cumplimiento |
|
compartir |
1 |
|
|
19 |
Lista de embalaje |
|
compartir |
1 |
|
