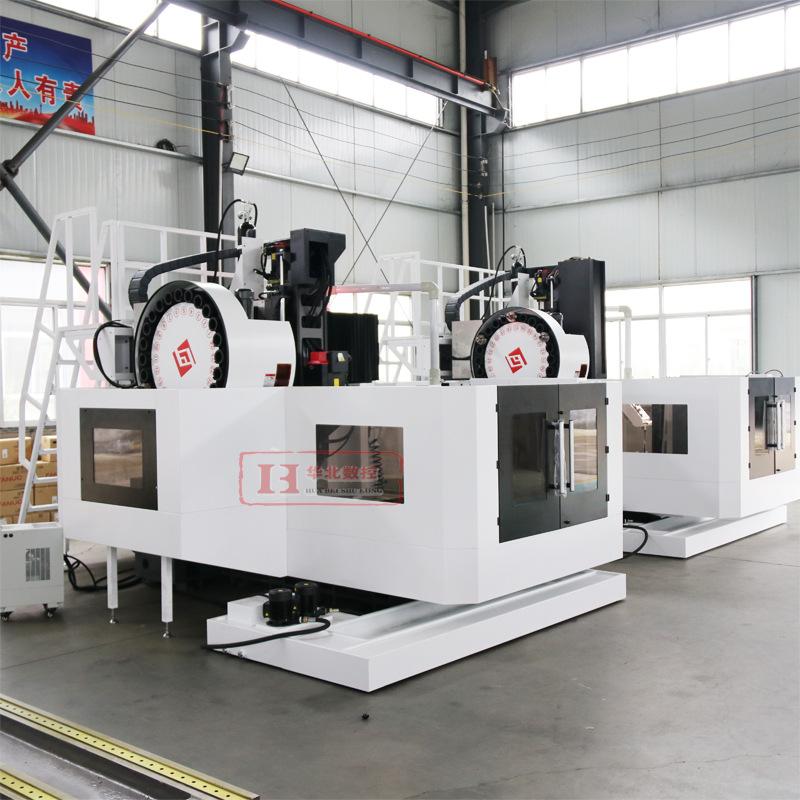

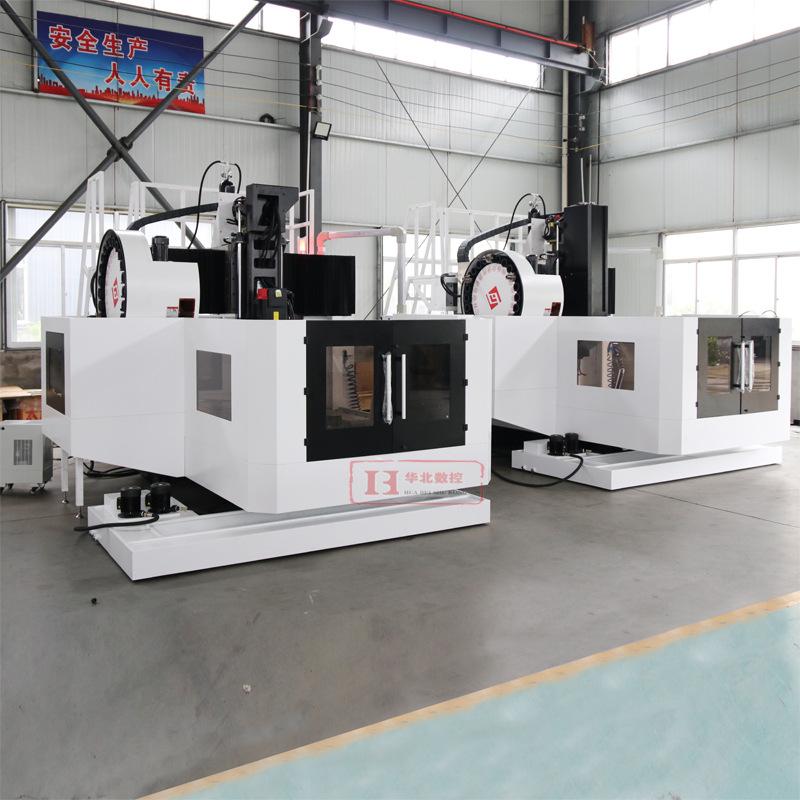

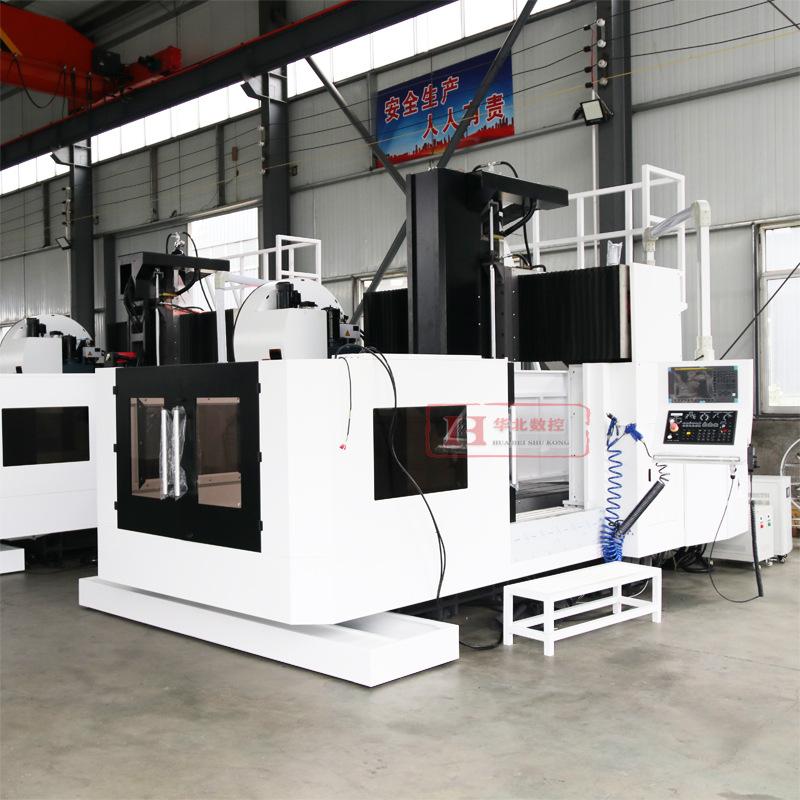

Taladradora, Roscadora y Fresadora de Pórtico Totalmente Fundida Máquina Fresadora CNC de Alta Velocidad Gmc1613 Centro de Mecanizado de Pórtico Pequeño
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
|
DE ACUERDO grado |
|
|
Eje X |
1600mm |
|
Eje Y |
1300mm |
|
Eje Z |
700mm |
|
Cara del extremo del husillo hacia el banco de trabajo |
100-800 mm |
|
La distancia entre los dos pilares |
1350mm |
|
La distancia desde el banco de trabajo hasta la viga |
992mm |
|
Ingresar Dar |
|
|
Movimiento rápido en el eje X |
18m/min |
|
Movimiento rápido del eje Y |
18m/min |
|
Movimiento rápido en el eje Z |
12m/min |
|
avance de corte |
1-10 m/min |
|
Par motor con servicio de tres ejes |
X/Y/Z：28/18/18N.m |
|
trabajar hacer torre |
|
|
Área de banco de trabajo |
1700×1000 mm |
|
capacidad de peso |
2500kilogramo |
|
Gran altura desde la mesa de trabajo hasta el suelo. |
acerca de800mm |
|
Ranura en T |
7×18×165mm |
|
anfitrión eje |
|
|
Tipo de conexión |
Tipo de cinturón |
|
Velocidad máxima |
6000 rpm BT50 15KW |
|
Orificio cónico del husillo |
|
|
potencia del motor principal |
|
|
Refinado Cada vez |
|
|
Precisión de posicionamiento (norma JIS) |
±0,005/300 mm |
|
Precisión de posicionamiento repetible (norma JIS) |
±0,005mm |
|
Eso él |
|
|
peso |
acerca de10500 kg |
|
Dimensiones |
acerca de4200×3100×2800 mm |
Lista de las principales piezas compradas:
|
número de serie |
Configuración |
Presupuesto |
fábrica |
|
1 |
Rodamiento específico de tornillo de tres ejes |
incógnita：4072 YZ：3062 |
NSK/NACHI |
|
2 |
Tornillo de bola de tres ejes |
5012 |
Plata/Intime |
|
3 |

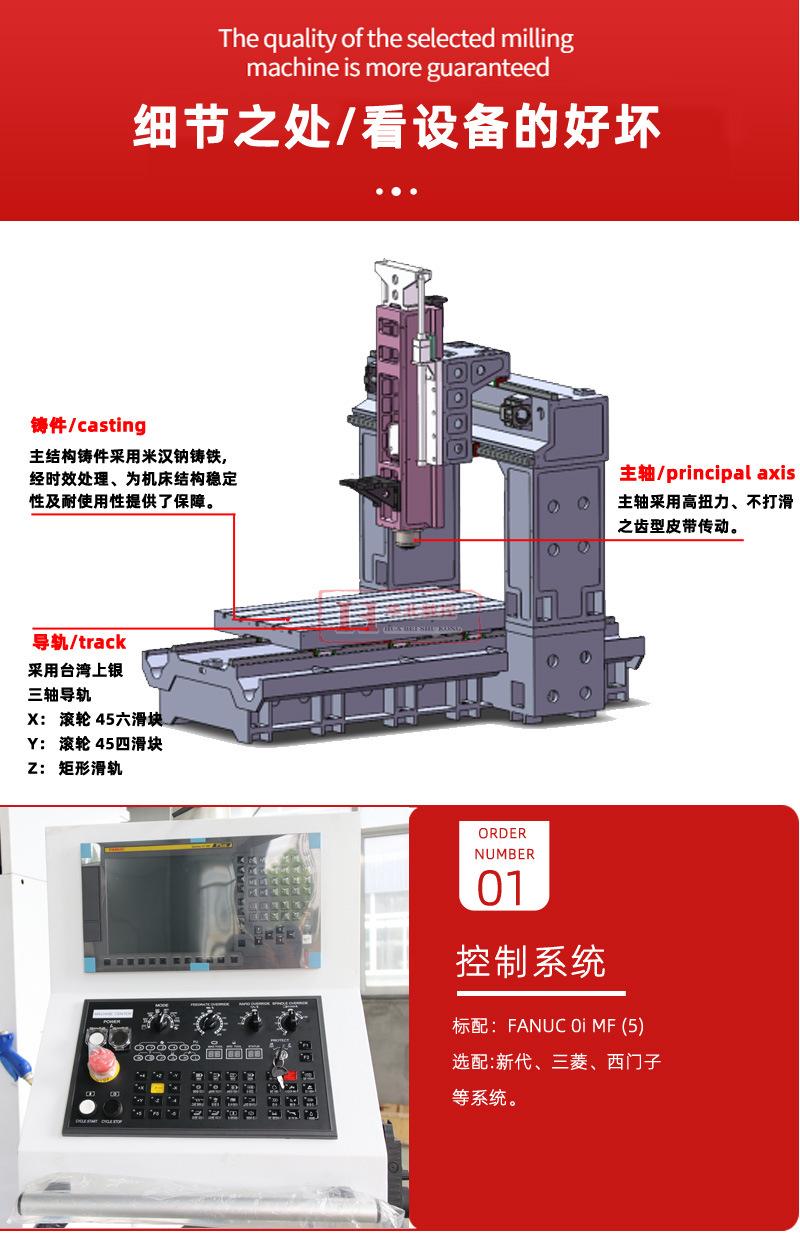

Carril guía de tres ejes |
incógnita:Rodillo45seis controles deslizantes Y:Rodillo45Cuatro controles deslizantes Z：Riel deslizante rectangular |
Plata/Intime |
|
4B |

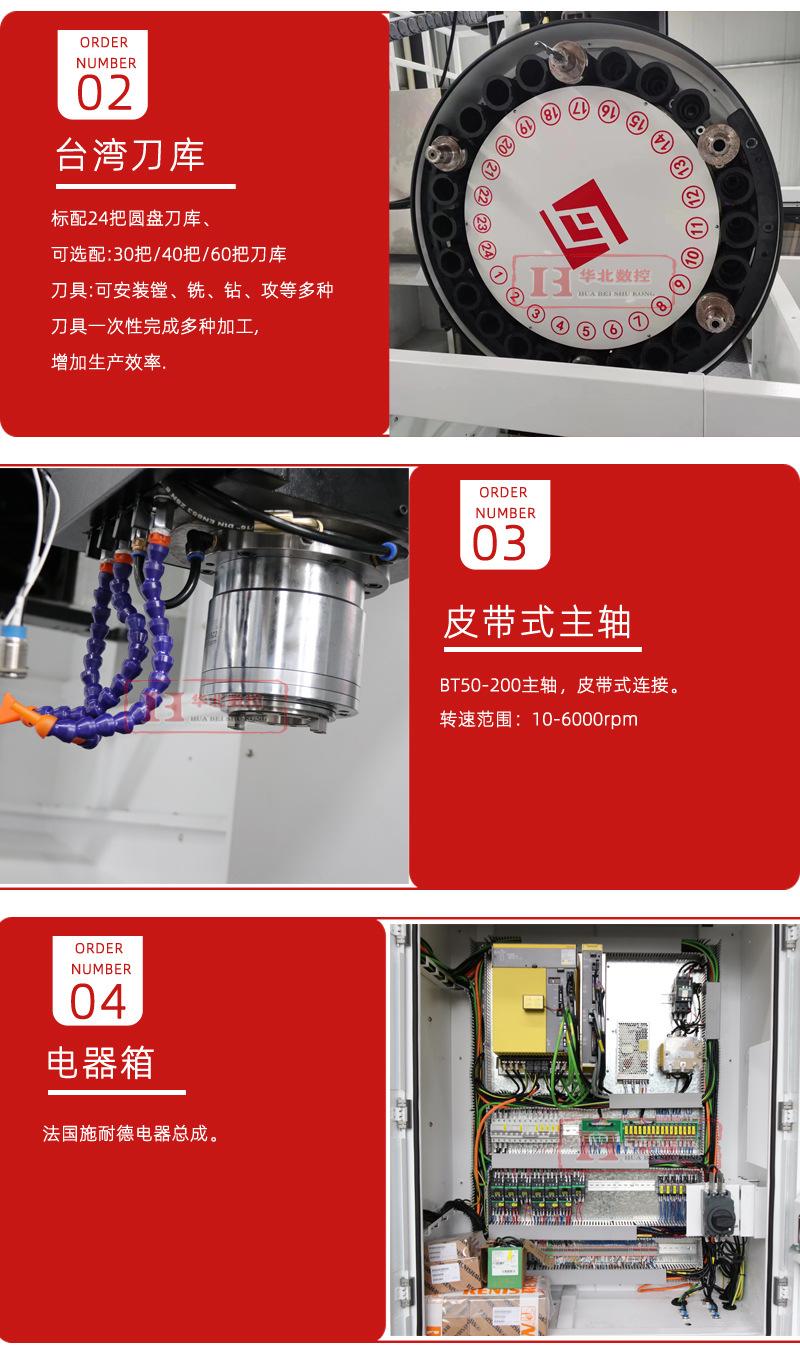

Husillo tipo correa |
BT50-150-6000 rpm |
Luo Li/Universidad Nacional de Tecnología |
|
5B |
Cilindro de cuchillo |
6T |
Con husillo |
|
6 |
Cubierta telescópica de tres ejes |
n / A |
Haidong |
|
7 |
Sistema de lubricación automática por volumen |
4 litros |
BAOTN |
|
8 |
Tuerca de bloqueo de tres ejes |
incógnita：YSF M40×1.5 YZ：YSF M30×1.5 |
Yingxi |
|
9 |
Acoplamiento de tres ejes |
n / A |
Reddy |
|
10 |
Asiento con perno de pie de tierra + perno de pie de tierra + tuerca |
n / A |
n / A |
|
Lo anterior es la configuración de la máquina óptica, lo siguiente es la configuración completa de la máquina. |
|||
|
1 |
Sistema operativo |
FANUC 0i-MF（5） |
FANUC |
|
2 |
Chapa metálica exterior |
Totalmente cerrado (dos tornillos y un transportador de virutas de cadena) |
Haidong |
|
3 |
Sistema neumático |
n / A |
AirTAC |
|
4 |
bomba de enfriamiento |
750 W |
BAOTN |
|
5 |
intercambiador de calor |
10AF |
Wen Heng |
|
6 |
Componentes eléctricos principales |
n / A |
Schneider |
|
7 |
lámpara de trabajo |
M9-600/16W |
Owen |
|
8 |
Luz de alarma |
i2/Plegable/zumbido/DC24V |
Owen |
|
9B |
Almacén de herramientas |
BT50-24TTipo de disco (hebilla invertida) |
Beiju |
|
10 |
Paquete de documentación técnica aleatoria |
mecánico/eléctrico/Manual del sistema, hoja de inspección de precisión |
n / A |
Nota: Los fabricantes asociados mencionados anteriormente son proveedores designados de nuestra empresa. En caso de circunstancias especiales en las que no puedan suministrar, se sustituirán por productos equivalentes, pero el estándar no será inferior a los proveedores anteriores.
