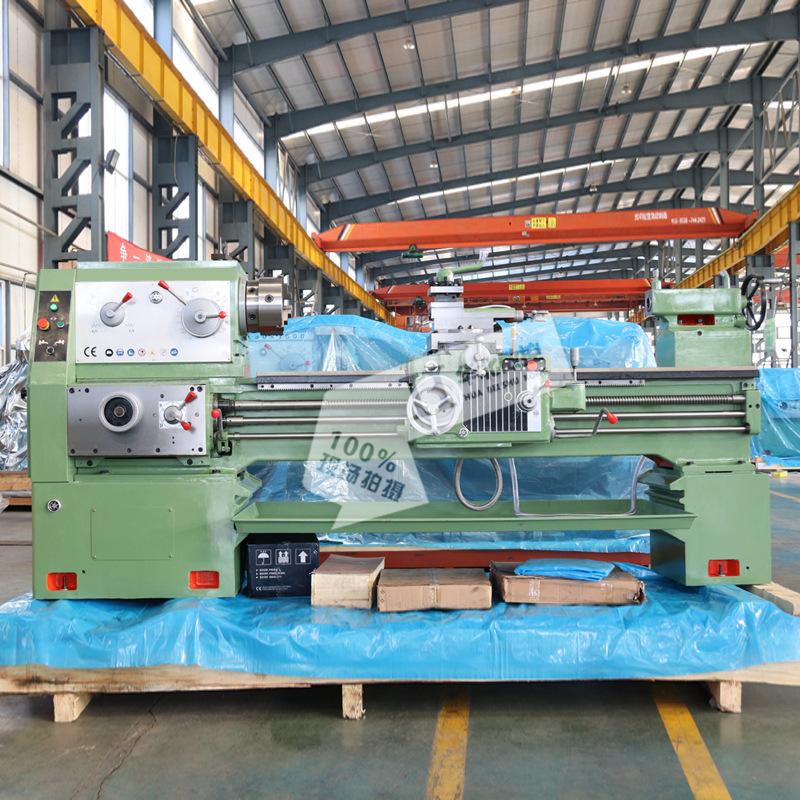

Torno horizontal ordinario general para coche CA6140X1000 marca de torno CA6140 torno horizontal nuevo suministro directo de fábrica
Cantidad
|
modelo Parámetros técnicos |
CA6140 CA6240 CA6140B CA6240B |
|
|
diámetro de pieza de trabajo de la cama |
400 mm |
|
|
Diámetro de la pieza de trabajo del portaherramientas |
210 mm |
|
|
Diámetro de la pieza de trabajo con ranura de silla de montar |
630 mm |
|
|
Longitud efectiva de la ranura del sillín |
210 mm |
|
|
Longitud de la pieza de trabajo |
750/1000/1500/2000/2200/3000/4000 mm |
|
|
ancho de la cama |
400 mm |
|
|
Sección de la barra de herramientas |
25×25 mm |
|
|
Huso |
Rango de velocidad del husillo |
16-1400 rpm (24 pasos) |
|
Agujero interior del husillo |
52mm 、(80mm)、 |
|
|
Conicidad del agujero del husillo |
Mohs n.° 6 (MT6) (Φ90 1:20) [Φ113:20] |
|
|
Alimentar
|
Cantidad de alimento |
64 tipos (para cada uno) |
|
rosca métrica |
(1-192mm)44 tipos |
|
|
Rosca en pulgadas |
(1-24 hpi)21 tipos |
|
|
Hilo de módulo |
0,25-48 (39 módulos) |
|
|
Diámetro del paso de rosca |
1-96DP (37 tipos) |
|
|
contrapunto
|
Recorrido del husillo del contrapunto |
150 mm |
|
Diámetro del husillo del contrapunto |
75 mm |
|
|
Cono del orificio del husillo del contrapunto |
Polilla NO.5 |
|
|
motor principal |
7,5 kW (10 CV) |
|
|
Tamaño del paquete
|
Longitud 750 mm |
2440×1140×1750 |
|
Longitud 1000mm |
2650×1140×1750 |
|
|
Longitud 1500 mm |
3150×1140×1750 |
|
|
Longitud 2000mm |
3650×1140×1750 |
|
|
Longitud 2200mm |
4030×1140×1750 |
|
|
Longitud 3000mm |
4800×1140×1750 |
|
|
Longitud 4000mm |
5680×1140×1700 |
|
|
peso
|
Longitud |
Peso bruto GW Peso neto NW |
|
Longitud 750 mm |
2100 1990 |
|
|
Longitud 1000mm |
2190 2070 |
|
|
Longitud 1500 mm |
2350 2220 |
|
|
Longitud 2000mm |
2720 2570 |
|
|
Longitud 2200mm |
2800 2600 |
|
|
Longitud 3000mm |
3300 3200 |
|
|
Longitud 4000mm |
3500 3400 |
|
