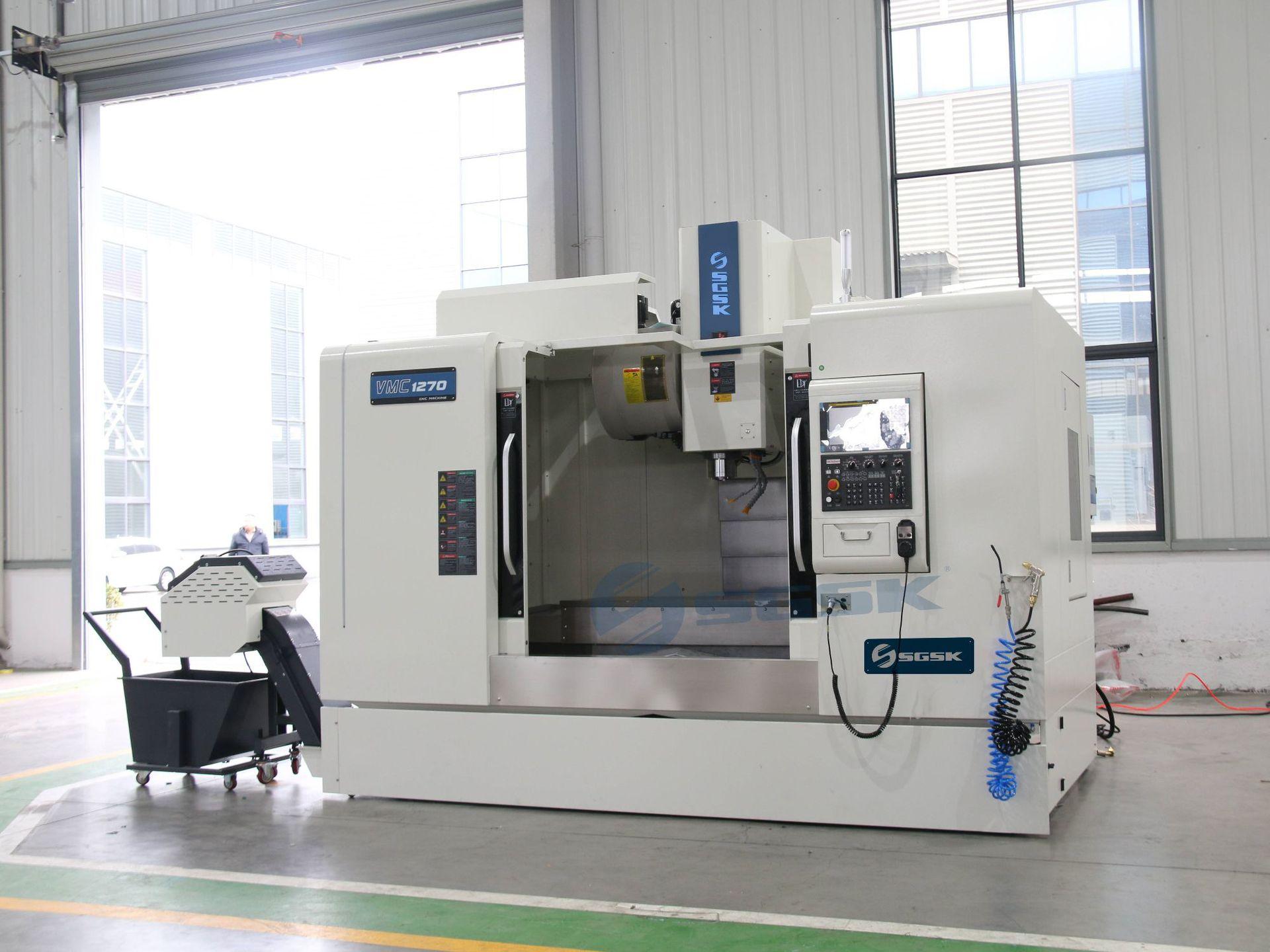

Centro de Procesamiento Vmc1270 Centro de Mecanizado Vertical CNC Centro de Mecanizado CNC Centro de Mecanizado de Cinco Ejes

Parámetros técnicosPresupuesto

Unidades

VMC1270

tamaño del escritorio de trabajoTamaño de la mesa

mm

1260x700

incógnitaRecorrido del ejeRecorrido del eje X

mm

1200

YRecorrido del ejeRecorrido del eje Y

mm

700

ZRecorrido del ejeRecorrido del eje Z

mm

600

Capacidad máxima de carga del banco de trabajoMáx.Carga de la mesa de trabajo

kilogramo

1200

TRanura(cantidad-ancho-brecha)

Ranura en T (número-ancho-paso)

5-18x122

Velocidad del husilloMáx.Velocidad del husillo

rpm

6000

Cono del husilloCono del husillo

mm

BT50

potencia del motor principalPotencia del motor principal

kilovatios

15

X/Y/ZVelocidad de desplazamiento rápido del ejeVelocidad de desplazamiento rápido X/Y/Z

m/min

20/20/15

velocidad de avance de corteVelocidad de avance de corte

mm/min

1-6000

Tipo de riel guíaTipo de riel guía

Dos líneas y un riel duro Eje X/Y riel lineal Eje Z riel duro

Distancia desde el centro del husillo hasta la superficie de la columna

Distancia del eje del husillo a la superficie de la columna

mm

780

Distancia desde el extremo del husillo hasta la superficie de la mesa de trabajo

Distancia entre la punta del husillo y la superficie de la mesa de trabajo

mm

87-687(Opt.150-750)

precisión de posicionamientoPrecisión de posicionamiento

mm

0.0075

RepetibilidadPrecisión de posicionamiento repetida

mm

0.005

Almacén de herramientasAlmacén de herramientas

Brazo de disco 24

Diámetro máximo de la herramientaMáx.Diámetro de la herramienta

mm

112/200

Peso máximo de la herramientaMáx.Peso de la herramienta

kilogramo

18

Peso de la máquinaPeso de la máquina

kilogramo

10000

DimensionesDimensión total

mm

3400x2900x3000
