Amoladora de Riel de Perfilado de Combustión Interna Personalizada Amoladora de Riel de Combustión Interna Amoladora de Extremo de Riel de Combustión Interna

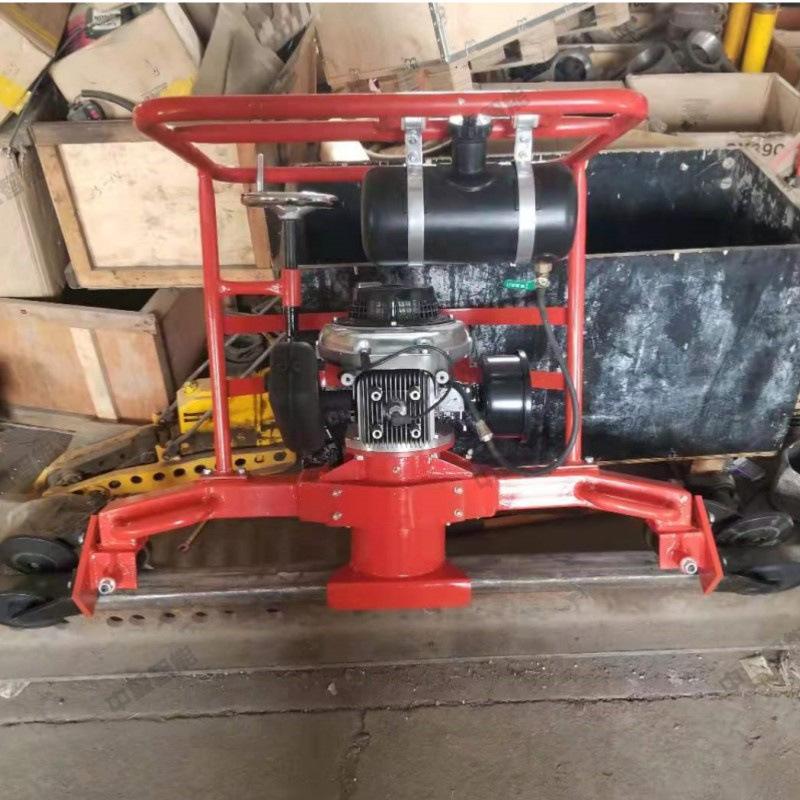

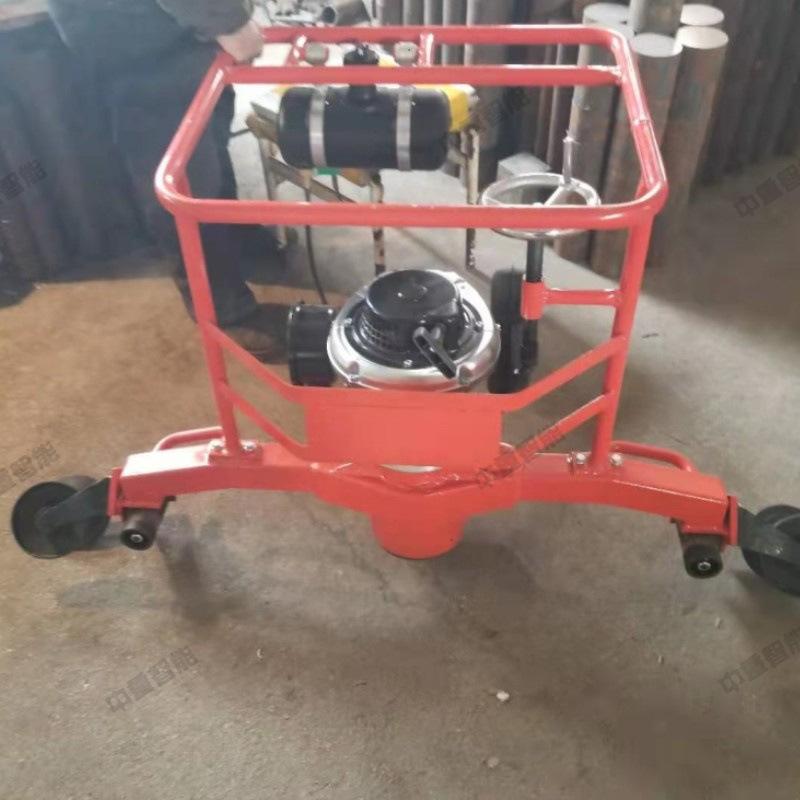

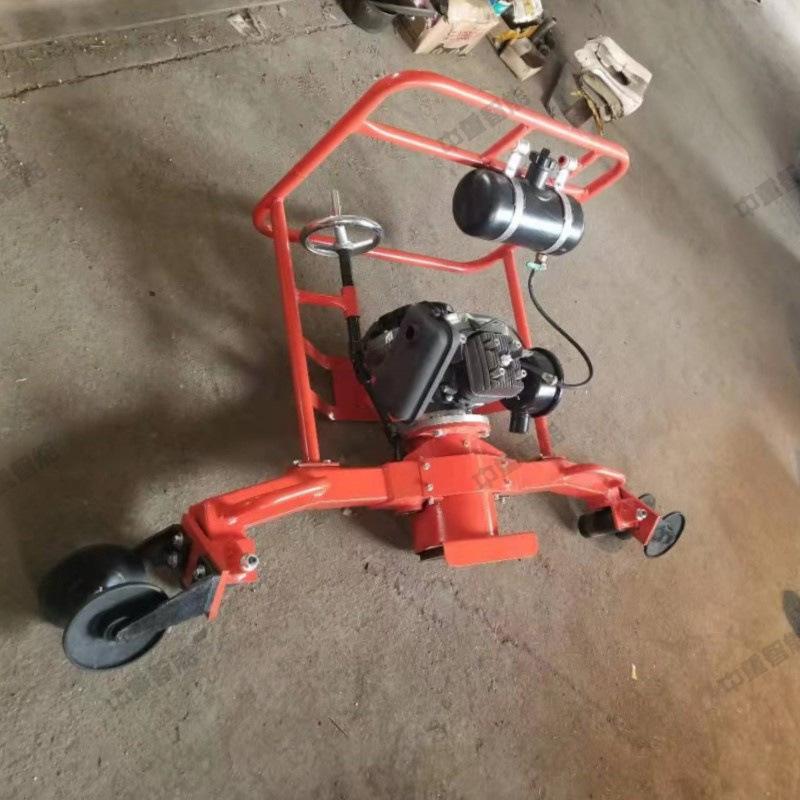

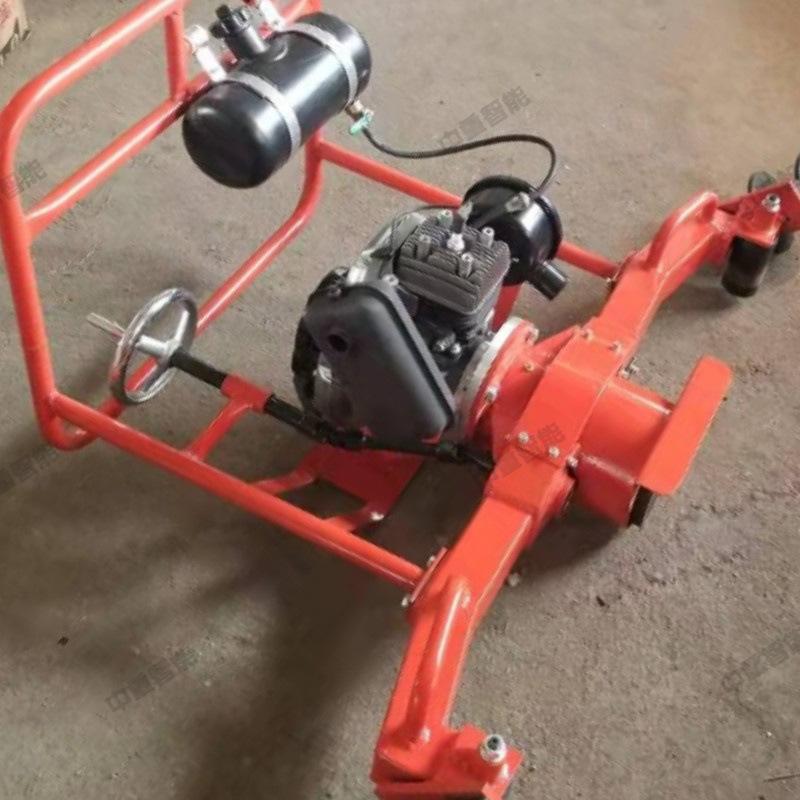

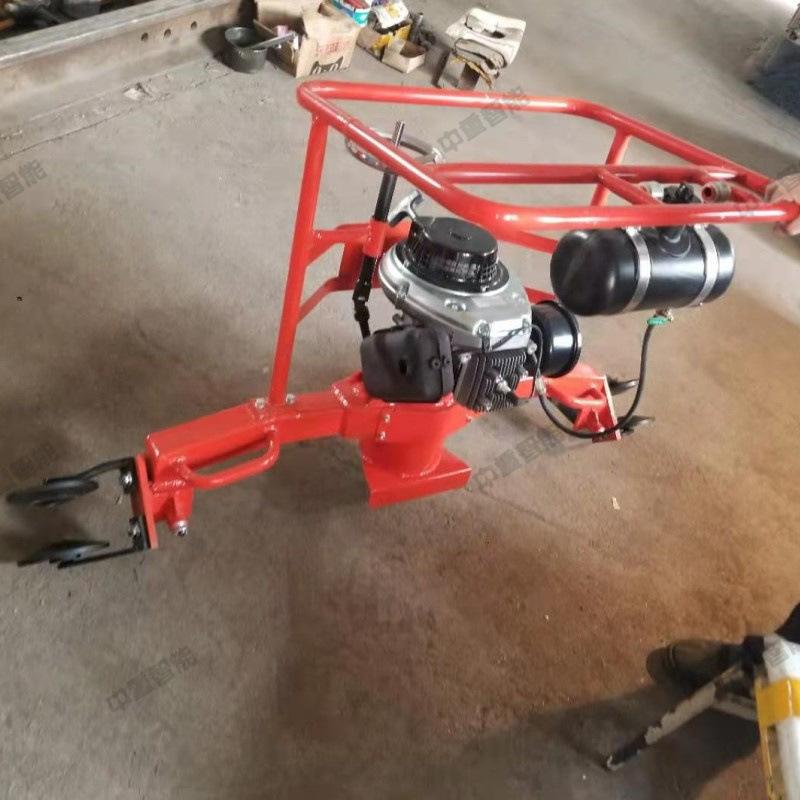

Estructura del producto de la rectificadora de rieles de perfil de combustión interna:

FMG-4.4La rectificadora de rieles de perfilado Tipo II se compone principalmente de un bastidor, ruedas guía, rodillos horizontales (ruedas de perfilado), un motor (o motor eléctrico), un mecanismo de alimentación, un cabezal de rectificado y una manija de operación.

Principio de funcionamiento de la rectificadora de rieles de perfil de combustión interna:

Durante la operación de rectificado, el eje de transmisión es accionado por un motor de gasolina o un motor eléctrico, y el cabezal de rectificado es accionado para girar a través del dispositivo de transmisión. Durante el rectificado, el volante de avance del cabezal de rectificado se gira para ajustar la cantidad de avance del cabezal de rectificado, y la manija se opera para empujar la rectificadora para que se mueva longitudinalmente sobre el riel para rectificar la banda de rodadura del riel. Al mismo tiempo, el bastidor se mueve 90° rango de ángulo para rectificar el filete de la cabeza del riel y el borde de trabajo del riel, y usar el rodillo horizontal y la rueda guía para completar la operación de rectificado de perfilado de la cabeza del riel.

Parámetros del producto de la rectificadora de rieles de perfil de combustión interna:

1, Tipo de energía: Motor de gasolina5.2kw(importar)

2, Velocidad máxima del cabezal de rectificado;4000 rpm

3, especificaciones y modelos de muelas abrasivas; Φ150×Φ55×70

4, recorrido de la muela;60 mm

5, ángulo de inclinación de la muela;0~90°

6, cantidad de avance por vuelta del volante de avance;1. 35mm

7, la calidad de toda la máquina;62 kilos

8,Dimensiones;1500 milímetros×630 mm×760 mm
