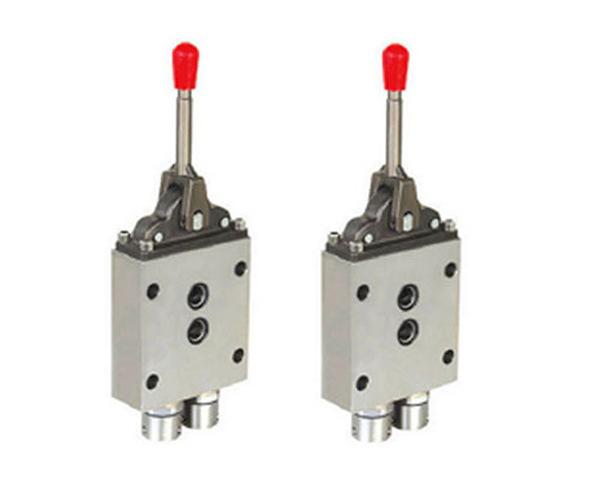

Válvula de inversión de soporte hidráulico FHS400/31.5Descripción del Producto



La válvula de inversión de soporte hidráulico FHS400/31.5 se utiliza para controlar el aceite que entra y sale de cada columna y gato del soporte para garantizar que se completen las diversas funciones de acción del soporte hidráulico, haciendo que la inversión sea conveniente, precisa y confiable.





Un sistema de circuito hidráulico compuesto por una válvula inversora de soporte hidráulico FHS400/31.5 y componentes de control. Permite realizar y satisfacer las diversas funciones de movimiento del soporte. La cámara de alta presión de la válvula inversora de soporte hidráulico FHS400/31.5 cuenta con una estructura de sellado plana de caucho, mientras que la cámara de retorno de líquido cuenta con una estructura de sellado plana de poliacetal. La válvula puede estar compuesta por una primera placa de distribución de líquido, varias válvulas intermedias y una placa de cola, que se fijan en serie con cuatro pernos y tuercas M12 según los requisitos de movimiento del soporte. Su diámetro es amplio. El mecanismo de control, que utiliza palancas positivas y negativas para abrir con fuerza la cámara de retorno de líquido, ofrece una baja resistencia al retorno de líquido y una gran fiabilidad.





Características técnicas de la válvula inversora de soporte hidráulico FHS400/31.5





Caudal nominal nominal:400 l/min



Presión nominal nominal:31,5 MPa



tamaño:366×122×46



Peso (peso de una sola pieza):10,5 kilos



tipoválvula direccional





Materialacero carbono



modeloFHS400/31.5





Ámbito de aplicaciónEquipo de apoyo a minas





Alias del productoválvula direccional





Presión nominal31,5 (MPa)





Tipo (ubicación del canal)Tipo bidireccional





Tipo de conexiónPlaca de válvula





Piezas y accesoriosAccesorios





Modo de conduccióncontrol hidráulico





Material principalacero carbono





Principio de funcionamiento de la válvula inversora de soporte hidráulico tipo FHS400/31.5



La válvula direccional de soporte hidráulico tipo FHS400/31.5 es una válvula de control compuesta por una válvula unidireccional combinada. Sus componentes están dispuestos en paralelo en el mismo plano. La oscilación de la palanca o leva provoca el movimiento axial de los componentes para abrir la válvula. Esto cierra las vías de entrada y salida de líquido para invertir la dirección del gato. Cada válvula opera de forma independiente, y un componente controla solo una acción del soporte (columna) o gato. Dado que el soporte tiene múltiples acciones, generalmente se compone de varias válvulas para lograr acciones compuestas.
