Pzii-600 Soporte de Válvula de Compuerta de Distribución de Agua para Minería Válvula de Distribución de Agua de Drenaje de Mina de Carbón Personalizada Sello Bidireccional Agua

I. Descripción general
1. Válvula de compuerta de distribución de agua para minería, válvula de compuerta en ángulo recto Tipo 67, puede soportar una presión de 0.1Mpa. Se utiliza principalmente para la distribución de agua en varios pozos de succión subterráneos en minas, y también se puede utilizar para la descarga de agua de concentradoras y piscinas de tratamiento de agua. El agua no contiene medios corrosivos y la temperatura del agua no es superior a 80℃.
2. Significado del modelo:
Como: PZ2-400
Válvula de compuerta de distribución de agua PZ2
400-diámetro nominal
2. Descripción de la estructura

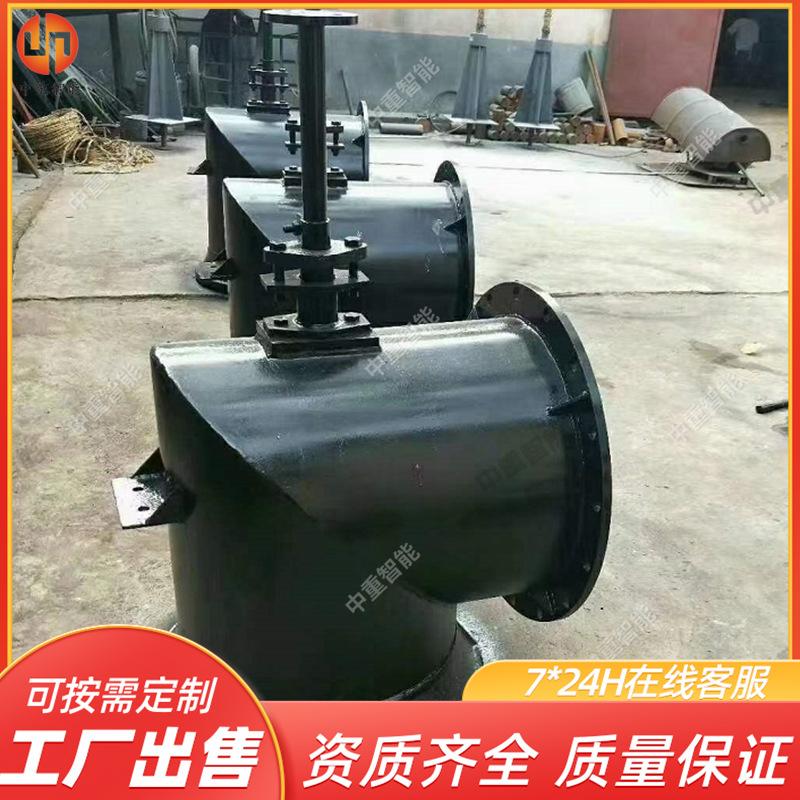

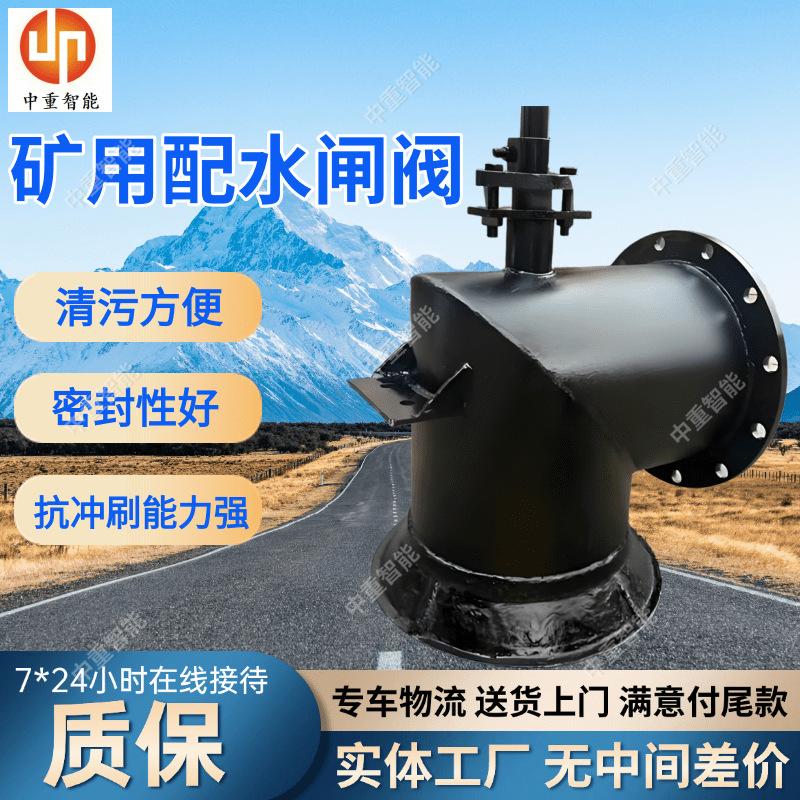

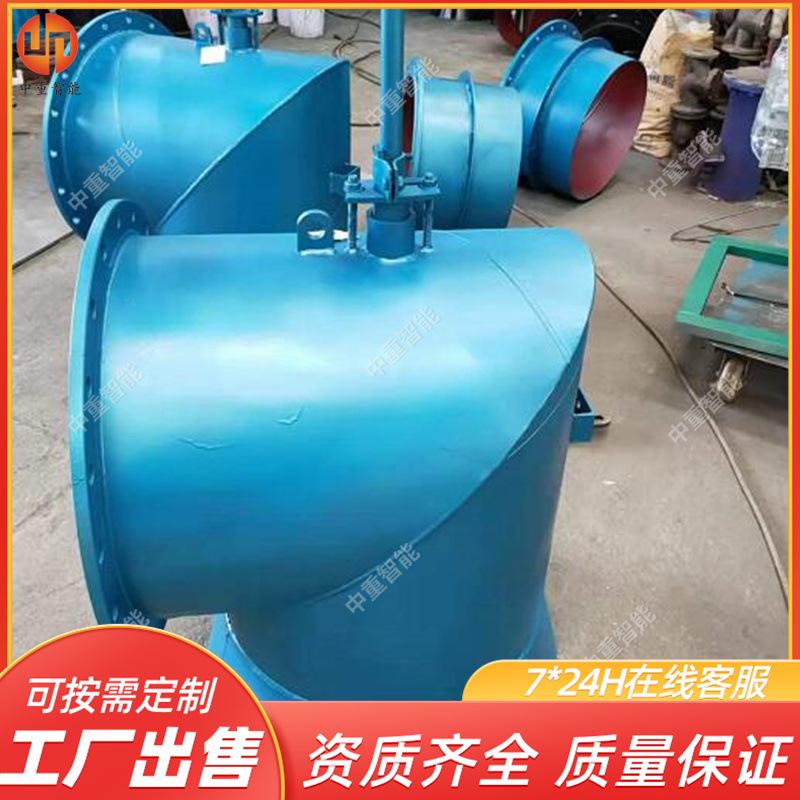

1. La válvula de compuerta de distribución de agua de mina 67 está compuesta por una consola de operación, una biela, un vástago de válvula, una válvula de compuerta, un tubo corto y otros componentes.
2. El tipo PZ2 utiliza un pequeño motor eléctrico como fuente de energía para reemplazar la operación manual, lo cual es conveniente y rápido.
3. La válvula de compuerta consta de un cuerpo de válvula y un disco de válvula.
(1) El cuerpo de la compuerta es una pieza soldada con un anillo de sellado cónico instalado en la parte inferior, que junto con el disco de la válvula forma la parte de sellado.
(2) El disco de la válvula está compuesto de piezas soldadas y almohadillas de goma, y está conectado al vástago de la válvula a través de un conjunto de tornillo de anillo para garantizar el rendimiento de sellado de la válvula.
4. El tubo corto se utiliza para ser enterrado en la pared del pozo de distribución de agua y es una pieza soldada.
5. La longitud de la biela se determina por la diferencia de altura entre la placa inferior del pozo de distribución de agua y la placa inferior de la sala de bombas. Se divide en cuatro especificaciones: 5 metros, 4,5 metros, 4 metros y 3,5 metros.

Los usuarios también pueden determinar la longitud de la biela de acuerdo con la altura de instalación real y personalizarla según sea necesario.
