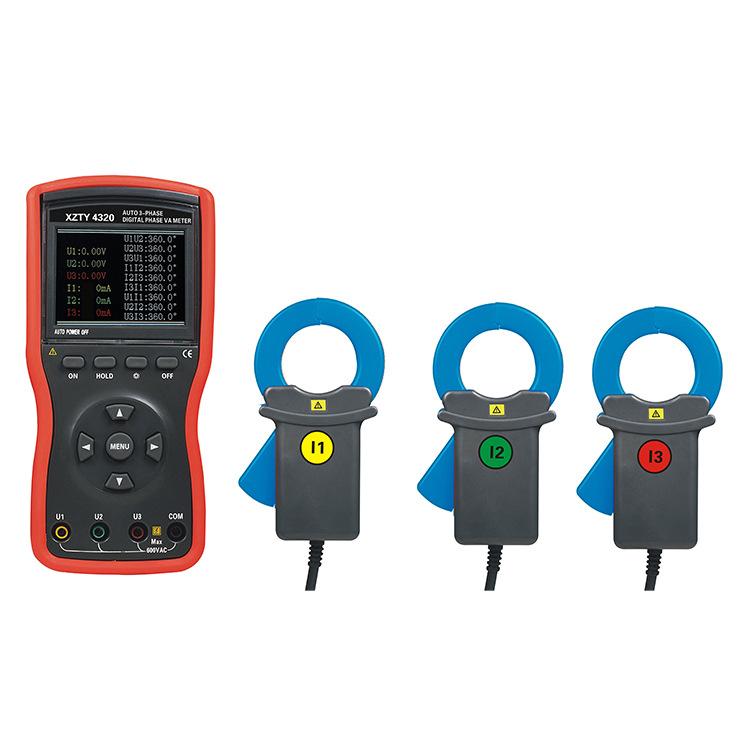

Medidor Digital de Voltio-Amperio de Fase Trifásica 600V Medidor Digital de Voltio-Amperio de Fase con Pinza Dual

Función

Medir simultáneamente voltaje de CA trifásico, corriente, fase de voltaje, fase de corriente, fase de voltaje y corriente, frecuencia, secuencia de fases, potencia activa, potencia reactiva, potencia aparente, factor de potencia, suma de vectores de corriente, identificar el grupo de cableado del transformador, circuitos inductivos y capacitivos, probar circuitos secundarios y sistemas de protección diferencial de barras colectoras, leer la relación de fase entre cada grupo de TC en protección diferencial, verificar si el cableado del medidor de vatios-hora es correcto y reparar el equipo de línea, etc.

Tamaño de la mandíbula

35 mm × 40 mm

fuente de alimentación

Pila alcalina seca de 9V (1.5V LR6×6)

Corriente de trabajo

Encender la retroiluminación consume un máximo de 135 mA

Apaga la retroiluminación, el instrumento consume 90 mA

modo de visualización

Pantalla LCD a color TFT de 2,8 pulgadas; área de visualización 58 mm × 44 mm

Tamaño del instrumento

Largo, ancho y grosor: 196 mm × 92 mm × 54 mm

Rango de voltaje

CA 0,00 V ～ 600 V

Rango actual

CA 0mA～600A

Rango de fase

0.0°～360.0°

Rango de frecuencia

45.00Hz～65.00Hz

Rango de potencia activa

0W～360kW

Rango de potencia reactiva

0var～360kvar

Rango de potencia aparente

0VA～360kVA

Rango de factor de potencia

-1.000～1.000

Suma vectorial actual

0.0A～1800A

resolución

Voltaje: CA 0,01 V

Corriente: CA 0 mA

Fase: 0,1°

Frecuencia: 0,01 Hz

Potencia activa: 0,1 W

Potencia reactiva: 0.1 var

Potencia aparente: 0,1 VA

Factor de potencia: 0,001

Suma vectorial actual: 0.1A

fase    secuencia

Fase positiva: el cursor U1, U2, U3 o I1, I2, I3 parpadea de izquierda a derecha

Invertir: el cursor U1, U2, U3 o I1, I2, I3 parpadea de derecha a izquierda

Tasa de detección

Aproximadamente 2 segundos/tiempo

Retención de datos

Durante la prueba, presione la tecla HOLD para retener los datos y se mostrará el símbolo “HD”.

almacenamiento de datos

500 grupos

Interfaz de comunicación

Interfaz USB, los datos almacenados se pueden cargar a la computadora para facilitar el análisis y la gestión de datos.

Apagado automático

Después de aproximadamente 15 minutos de encendido, el medidor se apaga automáticamente para reducir el consumo de batería.

Función de luz de fondo

Sí, adecuado para lugares con poca iluminación y uso nocturno.

Detección de voltaje

Cuando el voltaje de la batería sea inferior a 7,2 V, se mostrará el símbolo de voltaje de batería bajo para recordarle que debe reemplazar la batería.

Calidad del instrumento

Consola: 550g (con batería)

Pinza amperimétrica de boca redonda: 185 g × 3

Línea de prueba: 250g

Longitud de la línea de prueba

1,5 m

Longitud del cable de la pinza amperimétrica

2 metros

Temperatura y humedad de trabajo

-10℃～40℃; por debajo del 80 % de humedad relativa

Temperatura y humedad de almacenamiento

-10℃～60℃; por debajo del 70 % de humedad relativa

resistencia de entrada

Impedancia de entrada de voltaje de prueba: 1 MΩ

Resistencia a la presión

El circuito del instrumento y la carcasa soportan un voltaje de CA de onda sinusoidal de 1000 V/50 Hz durante 1 minuto.

Insuficiente

Entre el circuito del instrumento y la cubierta de la vaina ≥100 MΩ

Estructura

Doble aislamiento, con funda aislante antivibraciones.

Adecuado para normativas de seguridad.

IEC61010-1 CAT III 600 V, IEC61010-031, IEC61326, grado de contaminación 2
