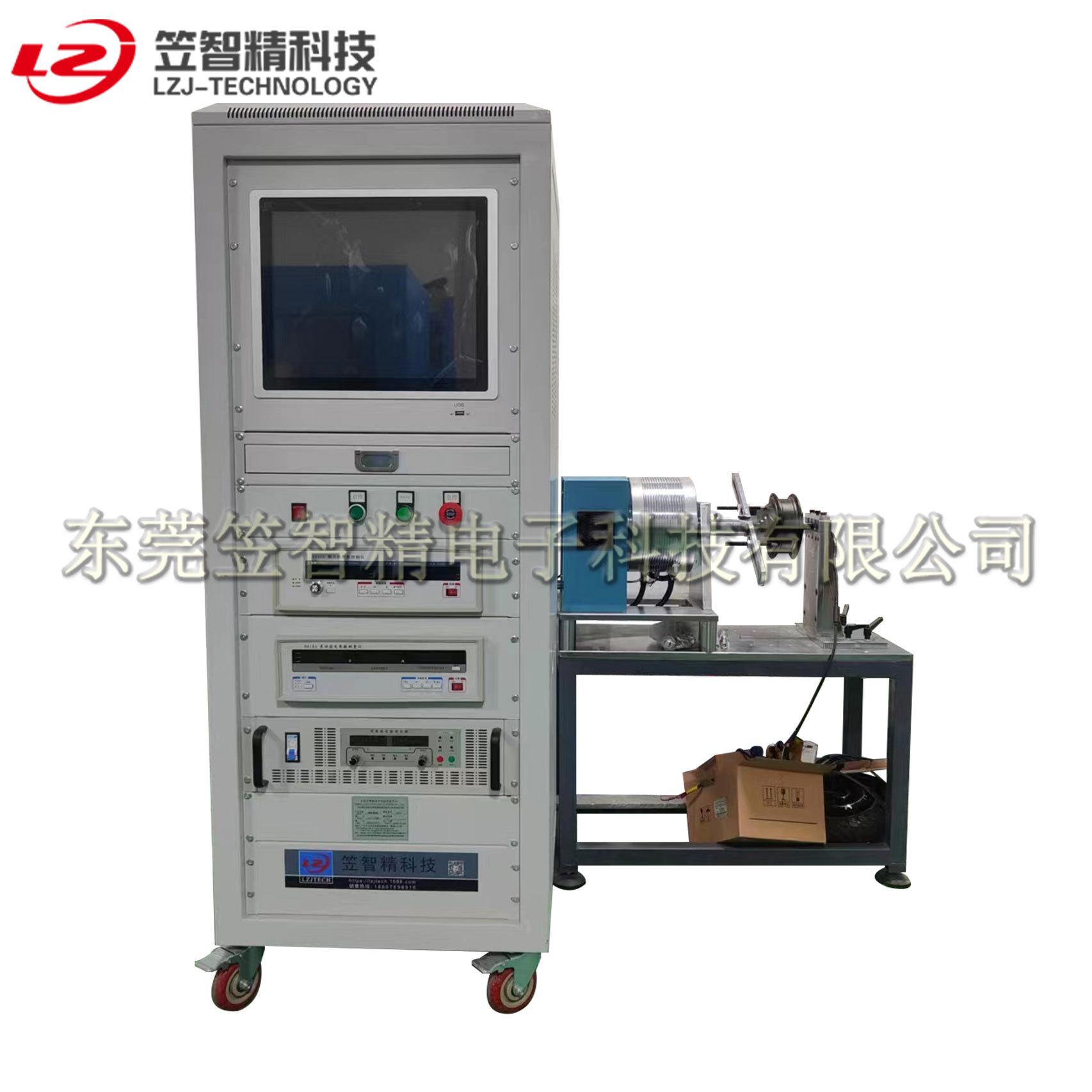

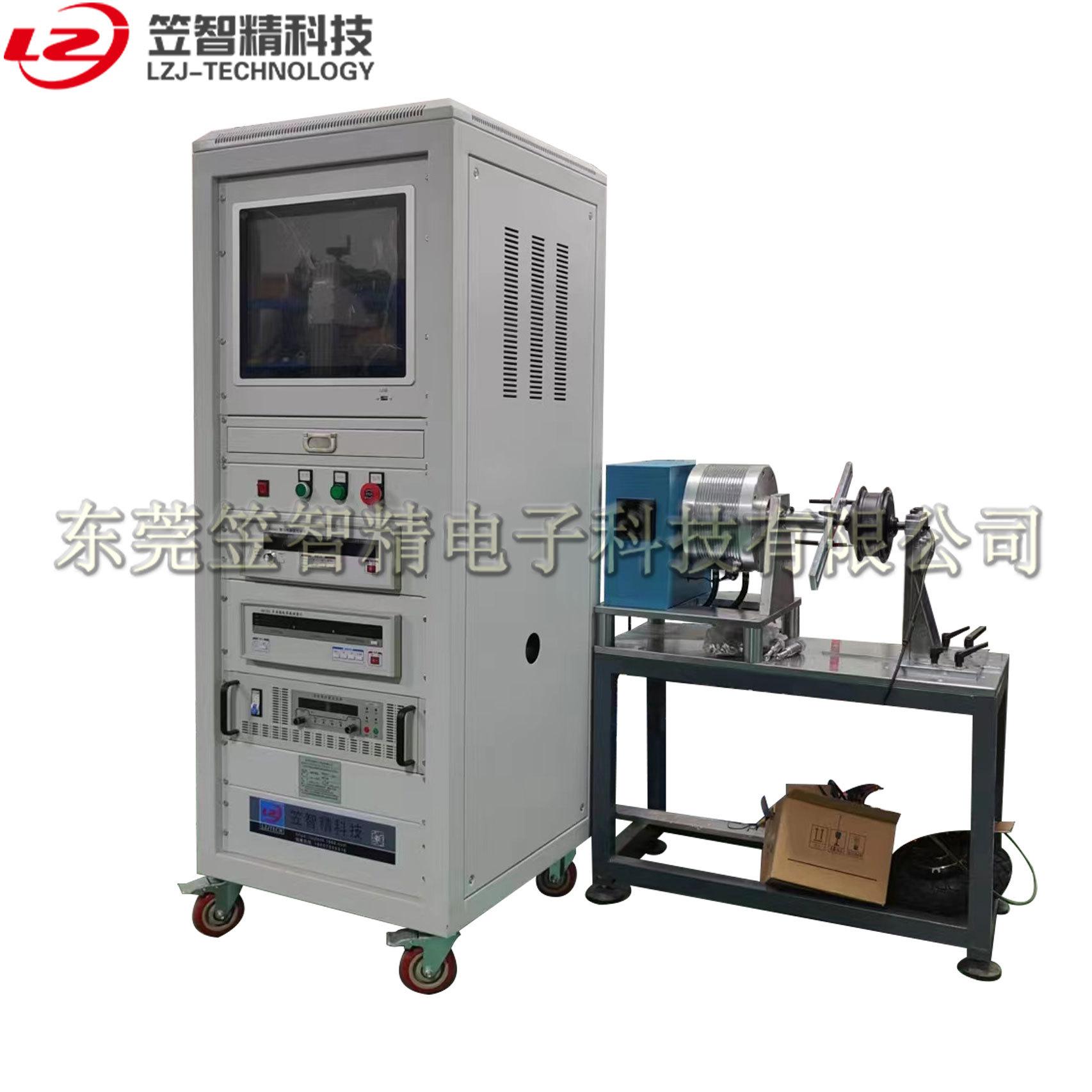

Todo Tipo de Dinamómetro Banco de Pruebas de Motores de Herramientas Eléctricas Sistema de Prueba de Rendimiento de Motores

El dinamómetro es un dispositivo para medir el par, la velocidad y la potencia del motor. Los parámetros de CA y CC miden la tensión, la corriente y la potencia de entrada de los motores de CA y CC. En combinación con el software de prueba del sistema, se puede medir y analizar la curva de eficiencia.
El dinamómetro y su sistema de prueba constan de un dinamómetro, un controlador y un medidor de parámetros eléctricos de entrada. Permite modificar arbitrariamente la carga del motor y medir directamente la tensión de entrada, la corriente, la potencia, el par de salida, la velocidad, la potencia de salida y la eficiencia del motor en vacío, con carga y en condiciones de parada.
1. Detecta simultáneamente voltaje de entrada, fuente de alimentación, potencia, factor de potencia, par de salida, velocidad y potencia de salida; los datos medidos se actualizan en tiempo real para garantizar la sincronización de datos y mostrar de manera más realista el rendimiento del motor.
2、Equipado con una interfaz de impresión, los datos de prueba se guardan en formato de documento EXCEL para formar un informe de datos. Las curvas se muestran en formato de imagen.
3. Se puede dividir en pruebas manuales/automáticas, y el tiempo de prueba se configura automáticamente; la prueba automática consiste en configurar la cantidad y la velocidad de carga en la interfaz del software de prueba.
4. La curva característica del motor se puede dibujar automáticamente y se puede formar la curva TN.
5. Tiene control de retroalimentación de velocidad, control de compensación de par, funciones de par constante y velocidad constante, y puede medir las características del área inestable del motor.
6. La mesa de sujeción del motor es ajustable tridimensionalmente, lo que facilita la instalación del motor.

1. Principio del sistema dinamométrico

Principio del banco de pruebas: (Sistema dinamométrico) El variador ABB utilizado en el banco de pruebas controla el par y la velocidad del motor de frecuencia variable. Gracias al uso de la tecnología inteligente de control directo de par (DTC), el variador ABB puede lograr un control dinámico del par constante del motor de frecuencia variable a alta velocidad. Primero, encienda el variador ABB y configure el valor de par en el panel de control (computadora). El variador ABB y el motor de frecuencia variable comienzan a funcionar en un estado de consumo de carga. Cuando se enciende el motor probado, el servomotor se carga al par establecido a velocidad cero. Durante el proceso en el que el motor pasa rápidamente de sin carga al par establecido, el sensor de par se activa para girar. El sistema de control inicia el valor de par según sea necesario y lo muestra en tiempo real durante la operación. Los datos se recopilan en cada período para analizar las características y la eficiencia del motor.

2. Contenido de la prueba

Detecta los parámetros de rendimiento técnico del motor. Los elementos de prueba son los siguientes:

1. Prueba característica sin carga: prueba de voltaje de entrada del motor, corriente, potencia y velocidad de salida.

2. Prueba de rendimiento de pérdida: prueba de voltaje, corriente, potencia y velocidad de salida del motor.

3. Prueba de carga: voltaje del motor, corriente, potencia; velocidad de salida, torque, potencia, prueba de eficiencia.

4. Pruebe la potencia y la eficiencia general de un solo motor al mismo tiempo.
