Probador de conductividad térmica de grasa de silicona Drl-III, Medidor de conductividad térmica de sustrato de aluminio, Método del flujo de calor
Cantidad
Probador de conductividad térmica DRL-III
Presurización automática, medición automática de espesor, control totalmente automático del experimento. Detección de gradiente de temperatura de 6 puntos, mejorando la precisión de la prueba. Puede detectar curvas de resistencia térmica bajo diferentes presiones, utilizando un modelo matemático optimizado, midiendo la conductividad térmica y la resistencia térmica del material, así como la resistencia térmica de contacto de la interfaz, etc.
Se utiliza ampliamente en análisis y pruebas de materiales en colegios y universidades, instituciones de investigación científica, departamentos de inspección de calidad y plantas de producción.
Este instrumento prueba principalmente la resistencia térmica de conductores térmicos delgados, materiales aislantes eléctricos sólidos, resinas conductoras térmicas, grasa de silicona, caucho, plásticos, cerámicas de óxido de berilio, cerámicas de óxido de aluminio y otros materiales pequeños, así como la resistencia térmica de contacto en interfaces sólidas y la conductividad térmica de los materiales. El material de prueba tiene forma de lámina sólida y, con un marco circundante, se pueden probar materiales en estado de polvo y materiales pastosos.
Estándares de referencia de instrumentos: MIL-I-49456A (láminas aislantes, resinas térmicamente conductoras, refuerzo de fibra de vidrio térmicamente conductor); GB 5598-85 (método de determinación de la conductividad térmica de cerámicas de óxido de berilio); ASTM-D5470-12 (estándar de prueba para propiedades de transferencia de calor de materiales sólidos aislantes eléctricos delgados térmicamente conductores), etc.
|
Los parámetros principales |
DRL-3 (Tipo estándar) |
DRL-3(Mejorado) |
DRL-3P (Tipo de Vacío) |
|
1. Tamaño de la muestra |
≤Φ30 mm |
≤Φ30 mm |
≤Φ30 mm |
|
2. Espesor de la muestra |
0,02-20 mm |
0,02-20 mm |
0,02-20 mm |
|
3、Temperatura máxima |
Temperatura ambiente -99.99℃ |
Temperatura ambiente -200℃ |
Temperatura ambiente-100℃ |
|
4、Temperatura del extremo frío |
0-99,0 °C |
0-99,0 °C |
Refrigeración por aire forzado |
|
5. Conductividad térmica |
0.1～45 W/m*k |
0,05～45 W/m*k |
0,05～45 W/m*k |
|
6、Resistencia Térmica (m2*K/W) |
0.000005～0.05 |
0.000005～0.05 |
0.000005～0.05 |
|
7. Probar precisión |
≤3% |
≤3% |
≤3% |
|
7. Medición de presión |
0～1000 N |
0～1000 N |
0～1000 N |
|
8. Medición de desplazamiento |
0～40mm |
0～40mm |
0～40mm |
|
9. Control de presión |
eléctrico |
eléctrico |
eléctrico |
|
10、Entorno de prueba |
Aire |
Aire |
vacío |
|
10. Método experimental |
a、Prueba de resistencia térmica de la muestra bajo diferentes presiones. b、Prueba de conductividad térmica del material. c、Prueba de resistencia de contacto térmico. d、Prueba de resistencia térmica del sustrato de aluminio (placa compuesta). e、prueba de fiabilidad por envejecimiento. |
||
|
11. Fuente de alimentación |
Voltaje: 220V, potencia menor a 1KW. |
||
Selección del instrumento: El DRL-3 (tipo mejorado) tiene una temperatura de electrodo caliente más alta en comparación con el DRL-3 (tipo estándar) y se utiliza principalmente para probar materiales con requisitos de temperatura de prueba ligeramente más altos y conductividad térmica ligeramente menor; el DRL-3P se utiliza principalmente para probar materiales propensos a la oxidación y que requieren un entorno de vacío para la prueba.

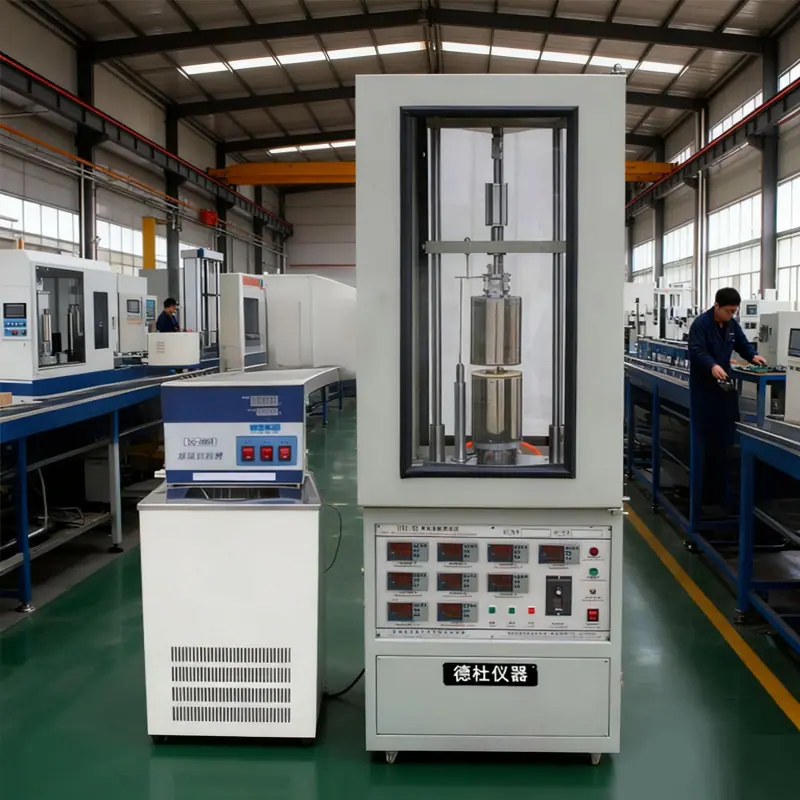

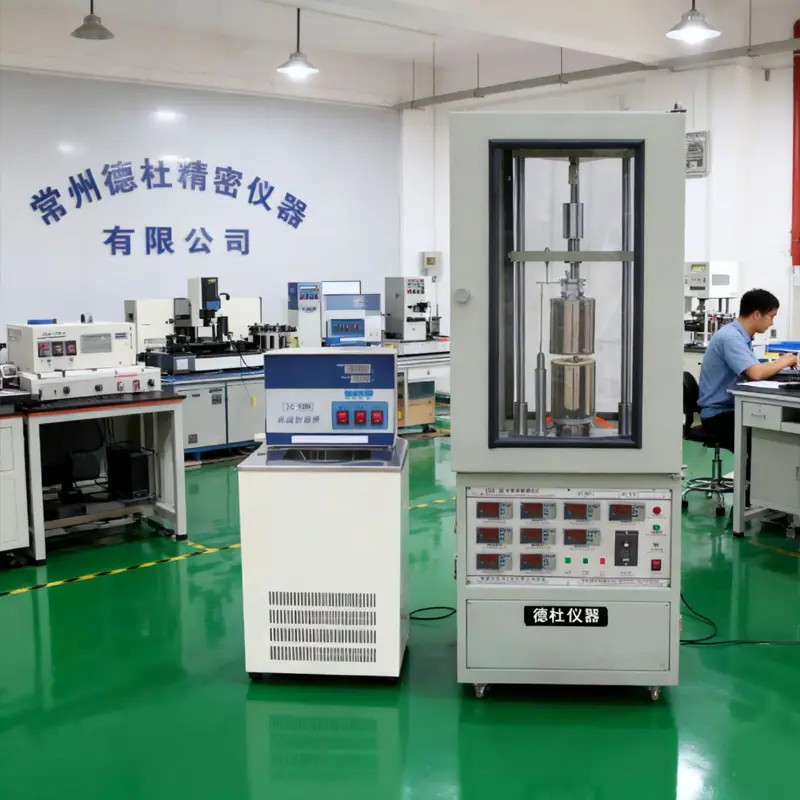

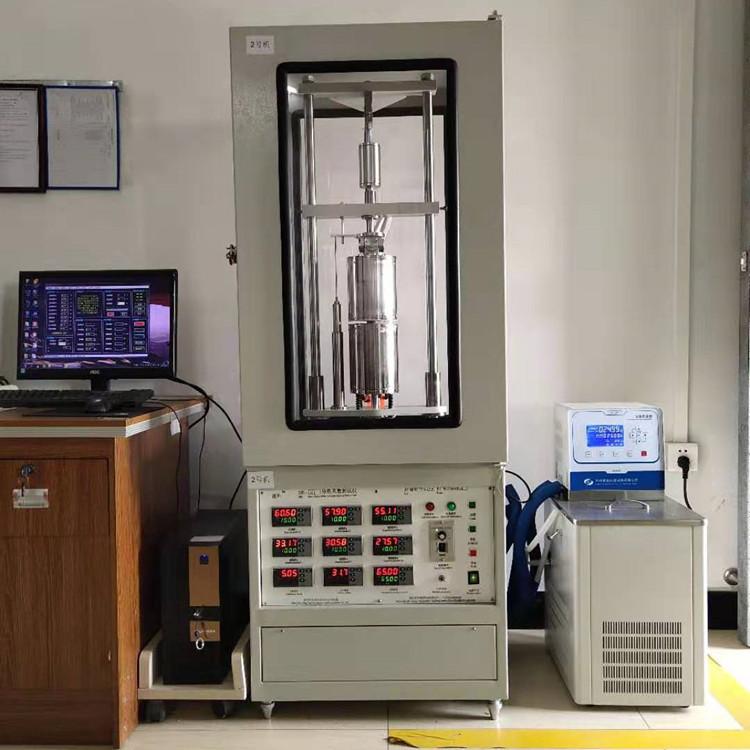

Estilos de Apariencia del DRL-3 (Tipo Estándar) y DRL-3 (Tipo Mejorado):
