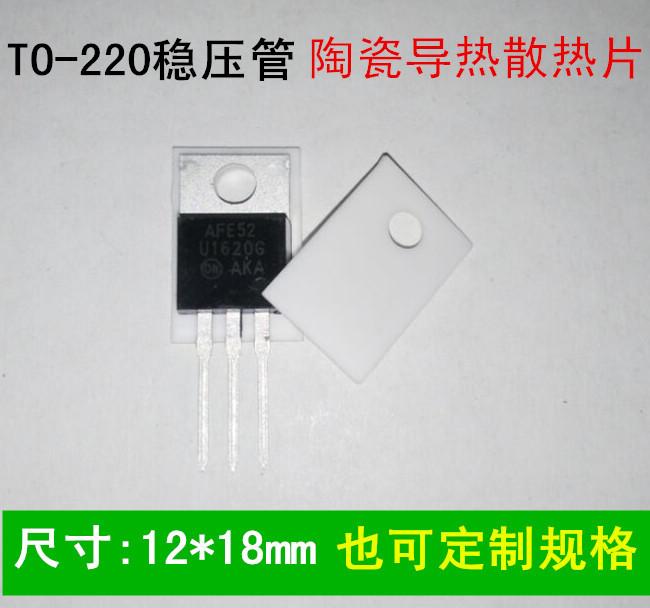

Placa de Cerámica de Alúmina TO-220 12*18.5*0.6/1/1.5 Resistente a Altas Temperaturas Aislante Junta de Disipación de Calor para Transistor

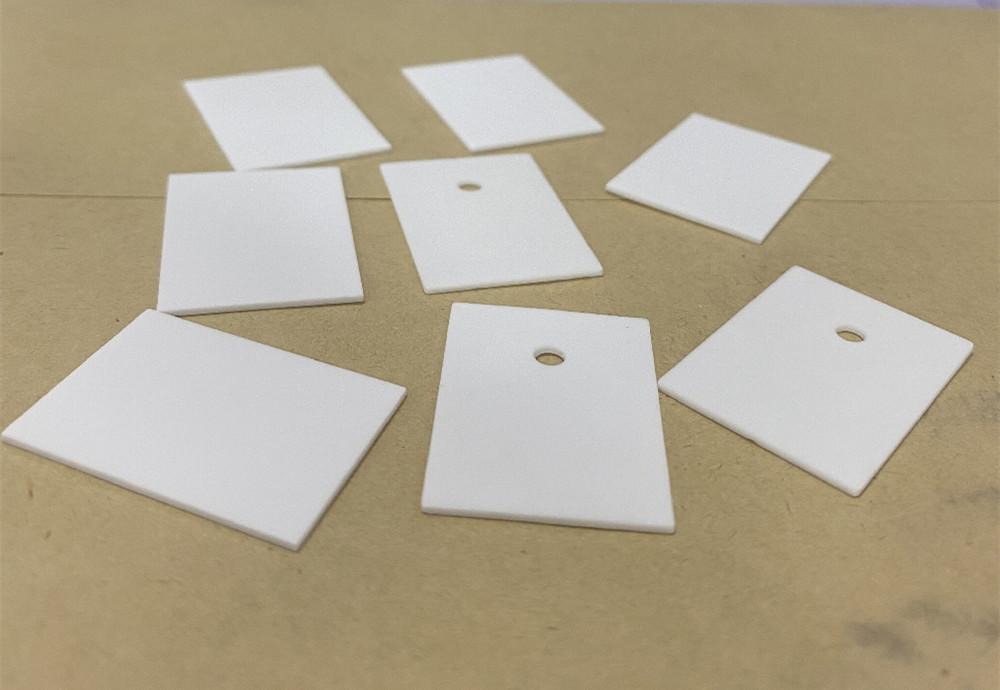

Lámina de cerámica de alúmina

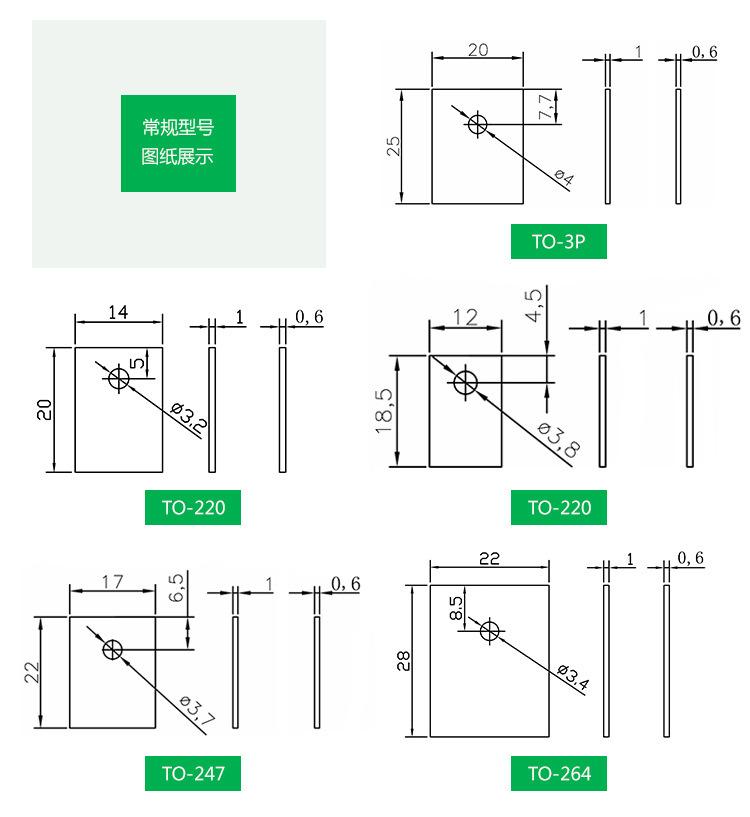

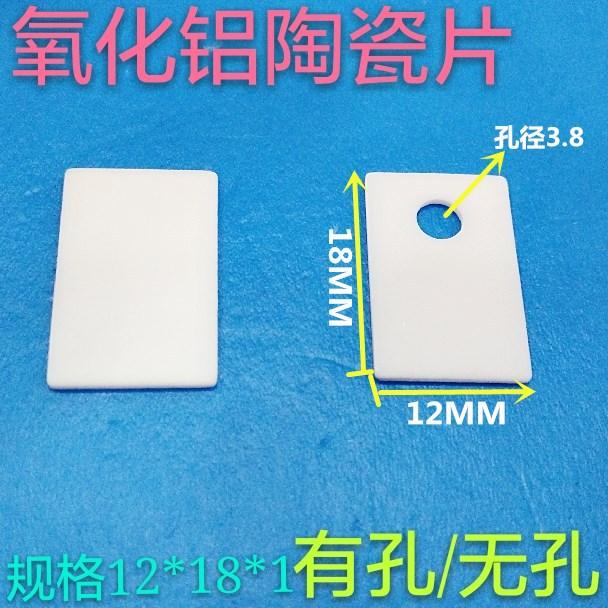

Grosor: 12*18mm Grosor 0.635/1/1.5mm

Tamaño: TO-220

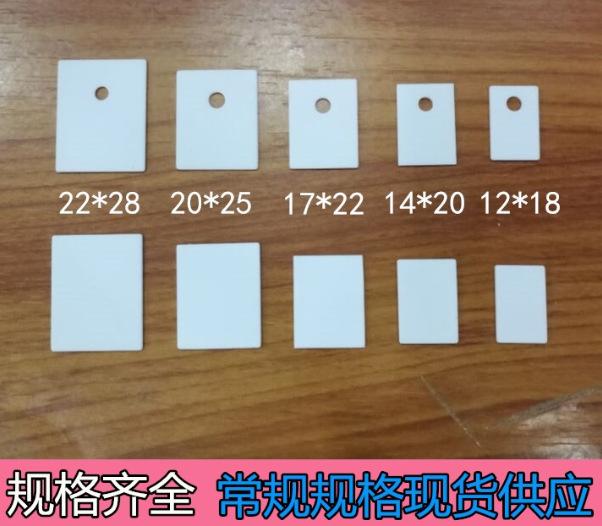

Diversas especificaciones de sustratos cerámicos, se pueden procesar mediante corte, taladrado, rayado, apertura de moldes personalizados, con pruebas de protección ambiental SGS

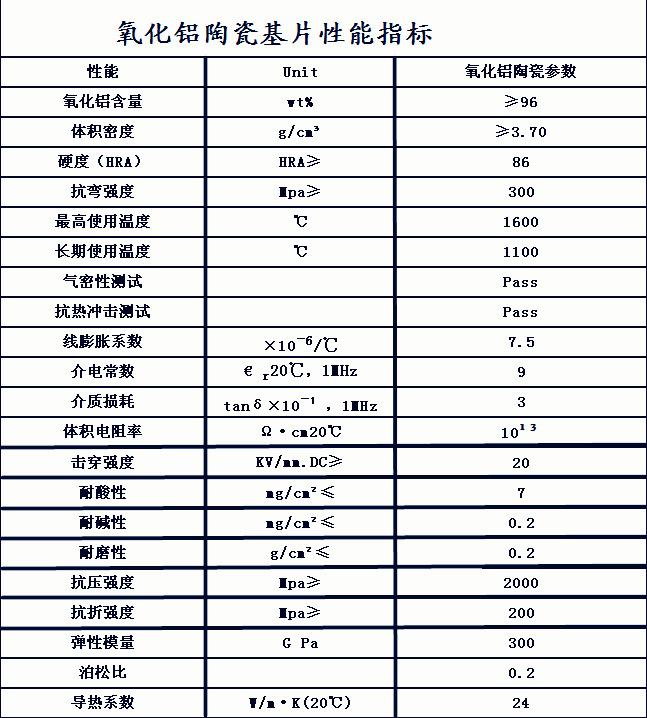

I. Parámetros detallados del disipador de calor cerámico:

1、Material: 96% Alúmina (AL 2O3) Blanco

2、Conductividad térmica: 27,3 w/m.K

3、Aislamiento por debajo de 22.5KV, resistencia a la temperatura hasta 1600 grados

4、Densidad: 3.6 G/CM³

5、Coeficiente de expansión térmica: 0.000003

6. La cerámica en sí no almacena calor, disipa el calor directa y rápidamente.

7、La cerámica es una estructura policristalina, que mejora la velocidad de disipación del calor. En condiciones comparables, supera a la mayoría de los materiales aislantes conductores de calor del mercado.

7、La cerámica es una estructura policristalina, que mejora la velocidad de disipación del calor. En condiciones comparables, supera a la mayoría de los materiales aislantes conductores de calor del mercado.

8、La cerámica tiene disipación de calor multidireccional, acelerando aún más la velocidad de disipación de calor

9、aislamiento cerámico, resistencia a altas temperaturas, resistencia a la oxidación, resistencia a ácidos y álcalis, larga vida útil

10、Antiestático y antiinterferencias electromagnéticas (EMI) eficaces

11、Materiales inorgánicos naturales, cumplen los requisitos de protección ambiental

12、Volumen pequeño, peso ligero, alta resistencia, ahorra espacio.

13、Las láminas de cerámica de alúmina son adecuadas para CI, MOS, triodos, diodos Schottky, IGBT, etc. que requieren disipación de calor de fuentes de calor superficiales.

14、Particularmente adecuado para equipos de alta potencia, el espacio de diseño enfatiza ser ligero, delgado, corto y pequeño, lo que lo hace particularmente adecuado.

II. Rendimiento de la lámina de cerámica de alúmina:

1. Efecto de radiación térmica

Al comprender las características de los materiales cerámicos de no acumular calor y tener alta conductividad térmica, y tras pruebas e investigación continuas, se desarrollaron disipadores de calor cerámicos. En comparación con las láminas aislantes anteriores, se redujo la influencia de la capa aislante en la eficiencia térmica y, debido a la muy alta conductividad térmica del material en sí, la conductividad térmica y el aislamiento del producto en la misma área son muy superiores a los de otros materiales conductores térmicos.

2、Efecto de conducción de calor directa

La distribución tradicional de láminas aislantes térmicamente conductoras es: Fuente de calor → Capa térmicamente conductora → Capa aislante → Capa térmicamente conductora → Disipador de calor de aluminio Cuando el calor se conduce desde la fuente de calor a la capa térmicamente conductora (la eficiencia térmica tiene

cierta atenuación) y luego a la capa de aislamiento (como película de poliéster, Kapton, etc., que tiene una conductividad térmica muy baja, diciendo además atenuación) y luego a la capa conductora de calor.

Y los disipadores de calor cerámicos conducen el calor directamente a través de la lámina cerámica, sin que la disipación de calor sea atenuada por una capa aislante, y pueden disipar más calor en la misma unidad de tiempo.

3. La cerámica de alúmina en sí misma tiene características de alto rendimiento para lograr el efecto de disipación de calor

4、Use disipadores de calor cerámicos para aislar y reducir la〖EMI〗(interferencia electromagnética)

Los disipadores de calor cerámicos tienen características de disipación de calor superiores en comparación con el cobre y el aluminio para el mismo volumen unitario, y pueden reducir los problemas causados por la EMI, permitiendo una descarga electrostática eficiente, lo que hace que el dispositivo funcione de manera más estable y tenga una vida útil más larga.Largo！
