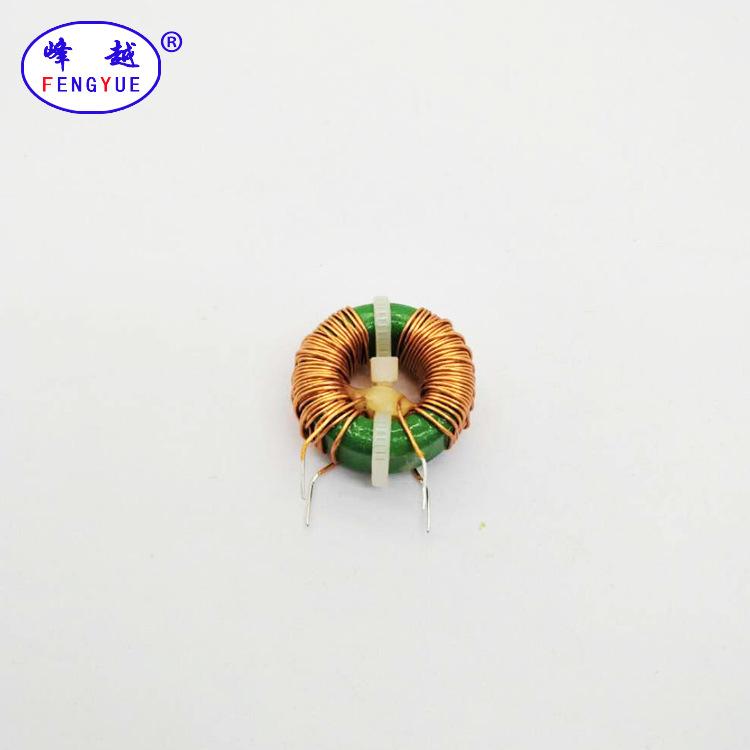

Inductor de Modo Común T20*12*8 15mH 3A0.45 Alambre Bobinado de Lado Dividido Anillo Magnético Bobina Central con Amarre Venta Directa

Anillo magnético: Como su nombre lo indica, es un conductor magnético en forma de anillo. El anillo magnético es un componente antiinterferencia comúnmente utilizado en circuitos electrónicos y tiene un buen efecto de supresión sobre el ruido de alta frecuencia.

Para producción.

Método de prueba
1. La apariencia del anillo magnético se puede verificar visualmente en condiciones de iluminación normales.
2. Las dimensiones del anillo magnético se inspeccionan en condiciones de iluminación normales utilizando un calibrador vernier con una precisión de 0.02 mm.
3. El factor integral del anillo magnético se mide con el "clasificador de anillos magnéticos CF-3A", y la corriente de excitación se ajusta a 2.5A y la frecuencia es 40KHz.
4. La inductancia de las cuatro vueltas del anillo magnético se mide a una frecuencia de 1 KHz utilizando el "puente digital LCR YD2810D".
5. La fuerza electromotriz inducida del anillo magnético se mide bajo condiciones especificadas utilizando la "fuente de alimentación de alta frecuencia UI100" y el "sistema de análisis dinámico de materiales magnéticos UI9720".

cantidad.
6. El punto de Curie del anillo magnético se mide utilizando el "puente digital LCR YD2810D" y un horno de precisión.
