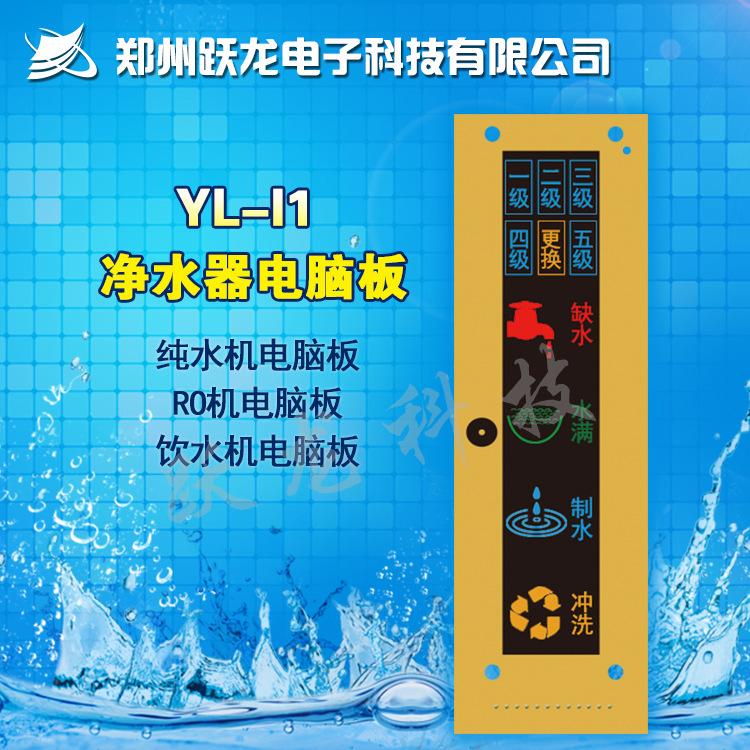

I1 Función de gestión de elemento de filtro doméstico Placa de Control Principal de Purificador de Agua versión computadora Placa de Circuito de Máquina RO

1. Entorno de trabajo:

1Ámbito de aplicación:400 gramosy400 gramosLa siguiente máquina de agua pura

2,Temperatura de funcionamiento:-20°C - +70°C

3,Humedad de trabajo:5%-85%

2. Indicadores de desempeño:

1,Voltaje de funcionamiento:24 V CC

2、Corriente de carga：3A

3、consumo de energía de la máquina de control: < 5 W

4、Tamaño de pantalla:24*130mm

5、Tamaño del agujero de instalación:30*140mm

6、tarjeta de circuito impresoTamaño del tablero:50*160mm

Tres, funciones específicas:

Esta placa de computadora tiene una función de gestión de la vida útil del cartucho de filtro.

1,fuente de alimentación:

Placa de computadora encendida2 segundosDespués de entrar en el estado de funcionamiento, el zumbador suena una vez y la máquina se enjuaga automáticamente.18 segundos, el icono parpadeante representa el estado de funcionamiento correspondiente.

2, enjuagar:

（1) Descarga automática al encender18 segundos

（2) Presione el botón "Descarga Fuerte" para descargar automáticamente18 segundos

（3) cada uno6Descarga automática por hora18 segundos

（4) la escasez de agua se convierte en descarga automática de agua18 segundos

（5) Descarga automática después de llenar8segundos (producción de agua acumulada60 segundos(Solo lo anterior activa el vaciado después de que el agua está llena)

3、restricción de agua:

Cuando se detecta que la presión del interruptor de alta presión es inferior al valor normal, la bomba de refuerzo comienza a funcionar, la válvula de entrada de agua se abre y comienza el programa de producción de agua.

4、Agua llena:

Cuando el agua en el tanque de presión alcanza una cierta presión, el interruptor de alta presión se desconecta, la máquina deja de funcionar y la válvula de entrada de agua se cierra.

5, escasez de agua:

Cuando el interruptor de baja presión detecta que la presión de la fuente de agua es inferior al valor establecido o la placa de control detecta que el interruptor de baja presión está abierto, la máquina deja de funcionar. La bomba de refuerzo se detiene, la válvula de entrada se cierra y suena el zumbador.10voz.

6、Revisión:

Producción continua de agua superior a6 horas(no hay agua llena en el medio), indicando que la máquina de agua pura tiene una falla, entrando en el procedimiento de reparación, el zumbador suena10voz.
