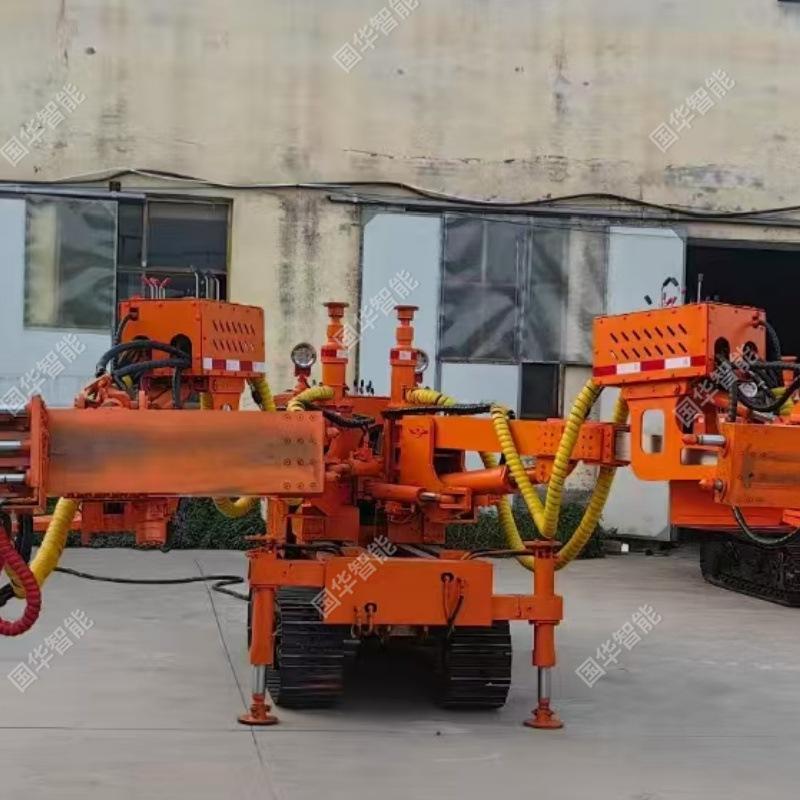

Introducción del vehículo de perforación de anclaje hidráulico CMM2-30 para minas de carbón
El vehículo hidráulico de perforación de anclajes para minas de carbón CMM2-30 está equipado con dos máquinas de perforación de anclajes que pueden operarse por separado sin interferir entre sí. Se caracteriza por una estructura compacta y razonable, movimiento flexible y fácil operación. Incorpora un sistema de operación piloto variable, que refleja plenamente las características de seguridad, confiabilidad, aplicabilidad y economía del producto. El motorreductor integrado, configurado por el mecanismo de desplazamiento, es importado, y la placa de oruga está hecha de acero fundido aleado, lo que garantiza una operación confiable. La estructura general es simple, compacta y completamente funcional.
El vehículo de perforación hidráulica de anclaje para minas de carbón CMM2-30 incorpora una plataforma elevadora integrada. El personal de operación puede ajustar la plataforma según la altura del túnel, lo que facilita la construcción mecanizada de orificios para cables y orificios de anclaje laterales a diferentes alturas e inclinaciones del techo del túnel.
Este vehículo de perforación se caracteriza por sus funciones integrales de perforación, alta eficiencia de trabajo y baja intensidad de trabajo para los trabajadores. Incorpora control hidráulico completo. El par, el empuje y la velocidad de la perforadora de anclaje hidráulica se adaptan razonablemente a los cambios en la carga de trabajo, lo que garantiza un buen rendimiento de perforación y mejora la eficiencia y la calidad del soporte.
Características principales del vehículo de perforación de anclaje hidráulico CMM2-30 para minas de carbón
1. Estructura razonable, buena resistencia y rigidez del componente.
2. Todos están controlados por sistema hidráulico, con función de retroalimentación de carga, operación simple y estable.
3. Hay dos juegos de plataformas de perforación de anclaje hidráulicas, ambos controlados por el sistema hidráulico, y los dos brazos de perforación y los mecanismos de propulsión pueden operar de forma independiente.

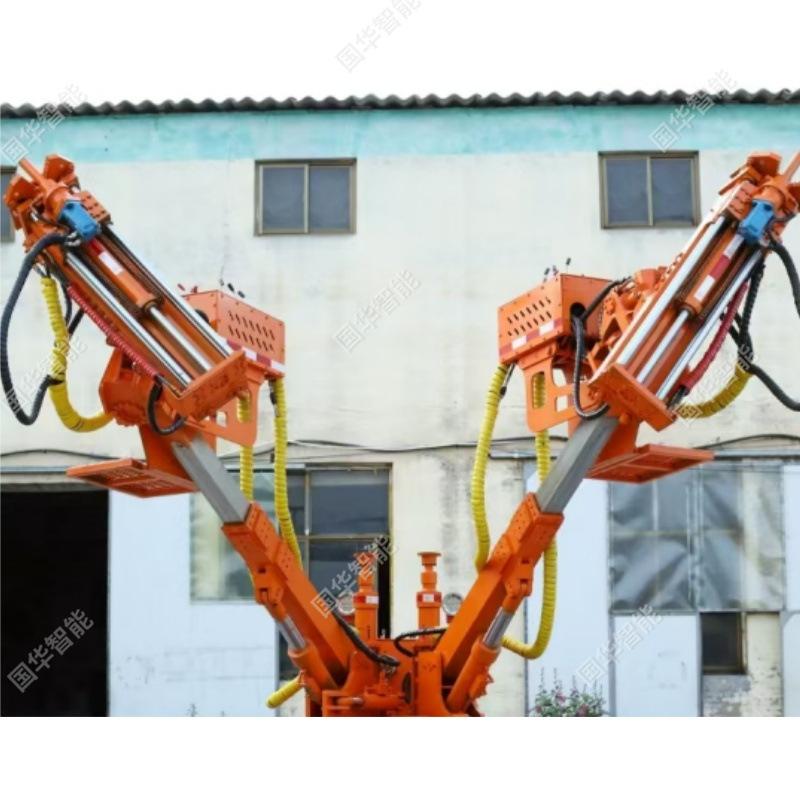

4. Los dos mecanismos del brazo de perforación se pueden girar a diferentes posiciones y ángulos para realizar de forma independiente la construcción de pernos de anclaje de la placa superior, cables de anclaje y pernos de anclaje de la pared lateral.
5. Guía extra larga y mecanismo de posicionamiento, adecuado para perforar 2,5 metros a la vez, sin conectar ni cambiar las varillas de perforación.
6. Está equipado con una plataforma elevadora, que puede hacer que los dos brazos de perforación suban y bajen juntos con la plataforma para cumplir con los requisitos de construcción de diferentes alturas de túneles y facilitar la operación de los operadores.
7. El mecanismo de marcha es accionado por un motor hidráulico + reductor, el dispositivo tensor de la oruga está compuesto por un juego de ruedas tensoras y un cilindro tensor.
Principales parámetros técnicos del vehículo de perforación de anclaje hidráulico CMM2-30 para minas de carbón
Nombre del parámetro Unidad Parámetro
Toda la máquina
Adaptarse a la sección del túnel m2 30
Rango de trabajo (ancho*alto) mm 6000x5000
Dimensiones en estado de funcionamiento (largo * ancho * alto) mm 5900x2300x3200 (tolerancia ±20)
Herramientas de perforación adecuadas mm S19-S22
Longitud de varilla de perforación aplicable mm 2700
Tensión de trabajo V 1140 660
Potencia instalada kW 45
Motor de plataforma de perforación
Presión nominal de trabajo MPa 18
Caudal nominal de trabajo L/min 63
Par nominal N·m 300
Velocidad nominal r/min 460
Brazo de perforación
Presión de trabajo MPa 16
Caudal de trabajo L/min 25
Brazo de perforación telescópico longitud mm 1920
Carrera de compensación de propulsión mm 1040
Ángulo de paso del propulsor (°) ±10
Ángulo de oscilación de la hélice (°) -10----100
caminar
Velocidad de desplazamiento m/min 7
Pendiente superable (°) 13
Ancho de zapata de oruga mm 380
Auxiliar
equipo de trabajo
Dispositivo de suministro de agua
Presión nominal MPa 1,5-2
Caudal nominal L/min 40
banco de trabajo
Altura de trabajo mm 700
Ancho de trabajo mm 960-1100
