Suministro de Fábrica Bomba Neumática de Succión por Vacío para Aguas Residuales Qyf20-20 Bomba Neumática de Dragado para Minería

Los accesorios de la bomba neumática de desarenado y aguas residuales para minería de la serie QYF permiten el tratamiento rápido de la mezcla de lodos de carbón y agua en los depósitos de agua subterránea de las minas de carbón, alivian el trabajo pesado de la excavación manual de los depósitos de agua y reducen el número de depósitos de agua subterránea de nueva construcción. No solo mejoran los beneficios económicos integrales de la excavación de depósitos de agua de mina, sino que también realizan la gobernanza y protección ambiental, ahorrando tiempo y mano de obra, y tienen amplia practicidad.

Las especificaciones y parámetros básicos de la bomba de eliminación de sedimentos y aguas residuales deben cumplir con lo dispuesto en la Tabla 1.

Tabla 1

Los componentes principales de la bomba de eliminación de lodo y aguas residuales incluyen el cuerpo principal, el sistema de control y los componentes de succión al vacío, vea el diagrama estructural.

1. Parte principal: Consta de un cuerpo de bomba, una tubería de alimentación y una tubería de descarga. Su función es succionar y descargar materiales.

2. Sistema de control: El sistema de control utiliza principalmente la combinación orgánica de válvulas de inversión controladas por aire, interruptores de recorrido, válvulas de lanzadera, válvulas de bola, válvulas de inversión de lógica de tiempo y otros cuerpos de válvulas para realizar el control y la conmutación de los actuadores, a fin de lograr una conversión ordenada entre succión y descarga de materiales cuando la unidad está funcionando;

3. Conjunto de succión al vacío: El conjunto de succión al vacío está compuesto principalmente por una boquilla Laval que primero se contrae y luego se expande.、El generador de vacío se compone de una cámara de presión negativa y un tubo de expansión. Está diseñado según el principio del efecto Venturi, e incluye un puerto de suministro de aire, un puerto de escape y un puerto de vacío. Cuando la presión de suministro de aire del puerto de suministro de aire es superior al valor correspondiente, la boquilla emite un chorro sónico. Debido a la viscosidad del gas, el chorro de alta velocidad succiona el gas de la cámara de presión negativa, de modo que la cámara forma un grado de vacío mayor. El rendimiento del generador de vacío está relacionado con muchos factores, como la contracción de la boquilla y la forma, el diámetro y la posición relativa del tubo difusor, así como la presión de la fuente de gas. El componente de succión de vacío se conecta al puerto de succión a través del cuerpo de la bomba. Cuando el sistema de control conmuta cíclicamente para controlar el funcionamiento del cilindro, se puede completar el proceso de succión y descarga de la unidad.

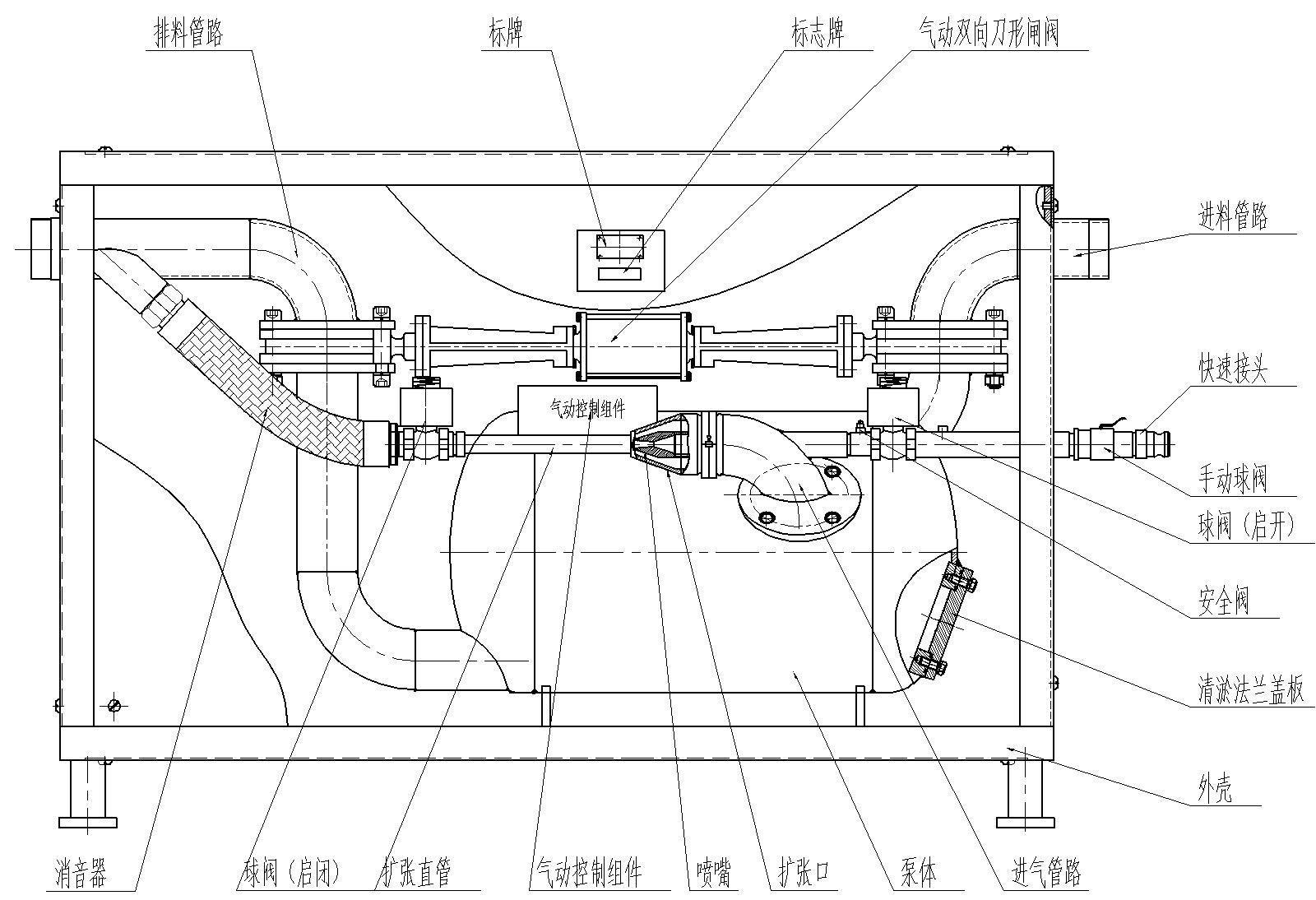

Figura 2 Diagrama de Estructura del Producto

Figura 3 Diagrama de Control Neumático

Al verificar fallas del equipo, asegúrese de que la presión y el flujo de aire comprimido cumplan con las condiciones especificadas.

8. Accesorios
