Introducción de productos con programación JD-4.0

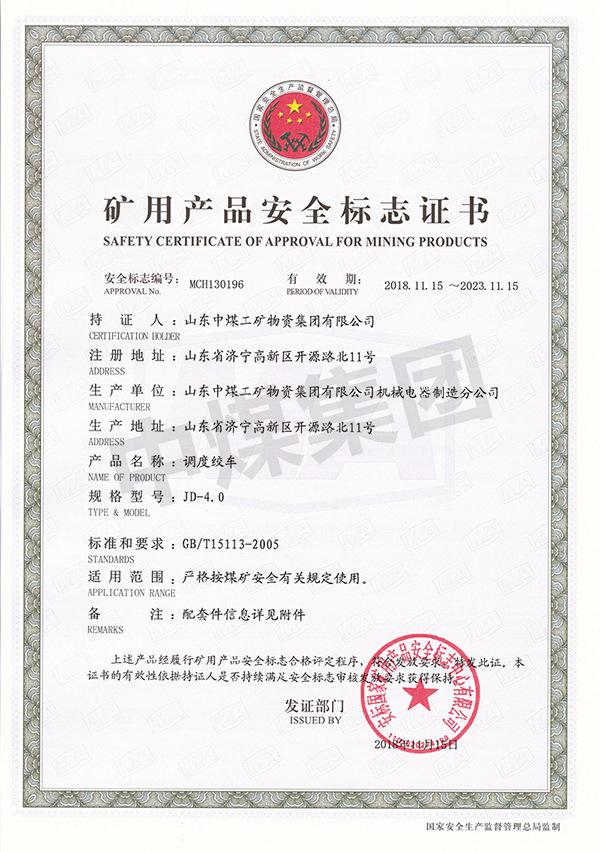

El cabrestante de despacho JD-4.0 se utiliza principalmente para acarreo y otros trabajos de manipulación auxiliar en minas de carbón u otros túneles con un ángulo de inclinación menor a 30°. También se puede utilizar para maniobrar altamente carros mineros en estaciones de carga de frentes de trabajo mineros o frentes de trabajo de excavación. El motor del cabrestante de despacho JD-4.0 tiene rendimiento a prueba de explosiones, y otros equipos eléctricos de apoyo son preparados por el usuario, pero se deben seleccionar productos con un "Certificado de Marca de Seguridad de Producto Minero" válido para ser utilizados en minas con peligros de explosión de gas y polvo de carbón.

Significado del modelo retorcido de programación JD-4.0

Modelo: Cabrestante de despacho JD-4.0;

J——Tipo de viento;

D——cabrestante de despacho;

4.0——Tensión estática del cable de acero exterior, 40 kN.

JD-4.0 Programación del entorno de trabajo

La temperatura ambiente es de -10℃~+40℃;

La humedad relativa del ambiente no deberá superar el 95% (+25°C);

Altitud inferior a 2000 metros.

Programación de parámetros técnicos modificados JD-4.0

Modelo   JD-4

Tamaño del laminado (diámetro × ancho) mm φ580 × 600

Capacidad m ≥650m

Diámetro del cable de acero mm 22

Tensión estática del cable de acero exterior KN 40

Velocidad del cable de acero exterior m/s ≥1,50

Relación de transmisión I 26,66

motor eléctrico

Modelo YBK2-280M-6

Potencia kw 55

Voltaje V 380/660

Velocidad R/min 980

Peso del cabrestante kg 3800

Dimensiones (largo × ancho × alto) mm 2850 × 1965 × 1425

Estructura y principio del cabrestante de despacho JD-4.0

El cabrestante de despacho JD-4.0 consta de un motor eléctrico, un dispositivo de tambor, un dispositivo de freno, un dispositivo indicador de profundidad, una base, una cubierta protectora, un asiento y otros componentes.

El cabrestante de despacho JD-4.0 completa la desaceleración y transmisión del cabrestante mediante un sistema de engranajes planetarios de dos etapas y un mecanismo flotante. El tambor del cabrestante puede girar hacia adelante, hacia atrás y detenerse controlando la rotación del motor y manipulando los diferentes estados de frenado de los dos frenos, logrando así los tres estados de trabajo: tracción, descenso y detención de objetos pesados. El indicador de profundidad impulsa la rotación del tornillo de avance conectado al indicador mediante el engrane del engranaje del indicador y el engranaje interno del tambor para mostrar la profundidad. Todas las piezas giratorias del cabrestante utilizan rodamientos de rodillos, que ofrecen un funcionamiento flexible.
