Precio de Poste de Aleación de Aluminio 5052A al Por Mayor de Hangzhou Haidi
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
5052Placa de aluminioPara el sistema AL-MgPlaca de aleación de aluminio, es uno ampliamente utilizadoAluminio a prueba de óxido, esta aleación tiene alta resistencia, especialmente alta resistencia a la fatiga: alta plasticidad y resistencia a la corrosión, no se puede endurecer mediante tratamiento térmico, , tiene plasticidad durante el trabajo semi-en fríoSigue siendo bueno, tiene baja plasticidad durante el endurecimiento por trabajo en frío, buena resistencia a la corrosión, buena soldabilidad, baja maquinabilidad, se puede pulir..
La placa de aluminio 5052 se utiliza principalmente para piezas con alta plasticidad y buena soldabilidad, que trabajan en medios líquidos o gaseosos bajo baja carga, como buzones, conductos de gasolina o aceite lubricante, varios recipientes de líquido y otras piezas de carga pequeña fabricadas mediante embutición profunda: el alambre se utiliza para fabricar remaches. También se utiliza comúnmente para piezas de chapa metálica de vehículos de transporte, barcos, soportes de instrumentos y farolas con remaches, productos de ferretería, carcasas de electrodomésticos, etc.
Aluminio Al : Balance ; Silicio Si : 0.25;
Cobre Cu ：0.10 ；Magnesio Mg：2.2～2.8；
Zinc Zn：0.10； Manganeso Mn：0.10；
Cromo Cr：0.15～0.35 ；Hierro Fe： 0.4 0 。
Resistencia a la tracción (σb) : 170～305MPa
Límite elástico condicional σ0.2 (MPa)≥65
Módulo de elasticidad (E): 69.3～70.7Gpa
La temperatura de recocido es: 345℃.
♦Introducción de estado
Código de estado básico de aleación de aluminio:
·F Estado de Maquinado Libre
Para productos con requisitos especiales para el endurecimiento por trabajo y condiciones de tratamiento térmico durante el proceso de conformado, las propiedades mecánicas del producto en este estado no se especifican (poco común)
·O Estado recocido
Aplicable a productos procesados de baja resistencia obtenidos mediante recocido completo (ocurre ocasionalmente)
·Estado endurecido por trabajo
Adecuado para productos cuya resistencia se incrementa mediante endurecimiento por trabajo, el producto puede (o no) someterse a un tratamiento térmico adicional después del endurecimiento por trabajo que reduce algo la resistencia (generalmente para materiales de fortalecimiento no tratables térmicamente)
·Estado de tratamiento térmico de solución sólida
Un estado inestable, aplicable solo a aleaciones que han sido tratadas térmicamente en solución y luego envejecidas naturalmente a temperatura ambiente, este código de estado solo indica que el producto está en la etapa de envejecimiento natural (poco común)
·T Estado de tratamiento térmico
(Diferente de los estados F, O, H)
|
aleación de fundición a presión |
Placa de aluminio 5052A |
|
Estado del material |
F,O,H12,H14, H16,H18,H19, H22,H24,H26, H28,H32,H34, H36,H38,H111, H112,H114 |
|
Espesor (mm) |
0.2-8.0 |
|
Ancho (mm) |
20-2650 |
|
Longitud (mm) |
500-16000 |
|
Productos típicos |
placa de alúmina, placa de aluminio automotriz, piezas de estampado electrónico, etc. |
♦Propiedades físicas

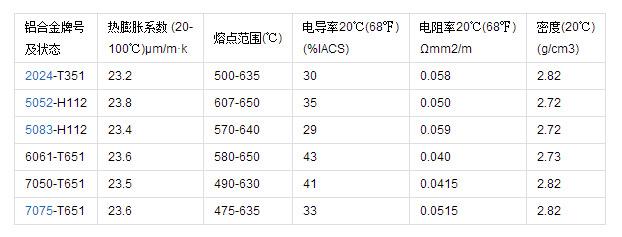

Propiedades Físicas Típicas de la Aleación de Aluminio
♦Comportamiento mecánico

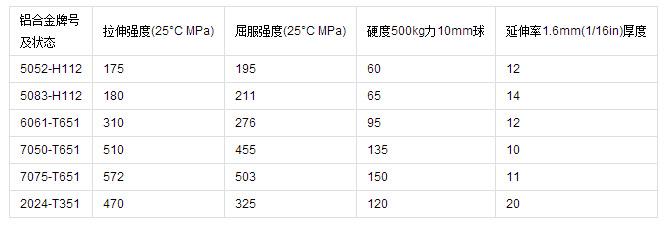

Propiedades Mecánicas Típicas de la Aleación de Aluminio

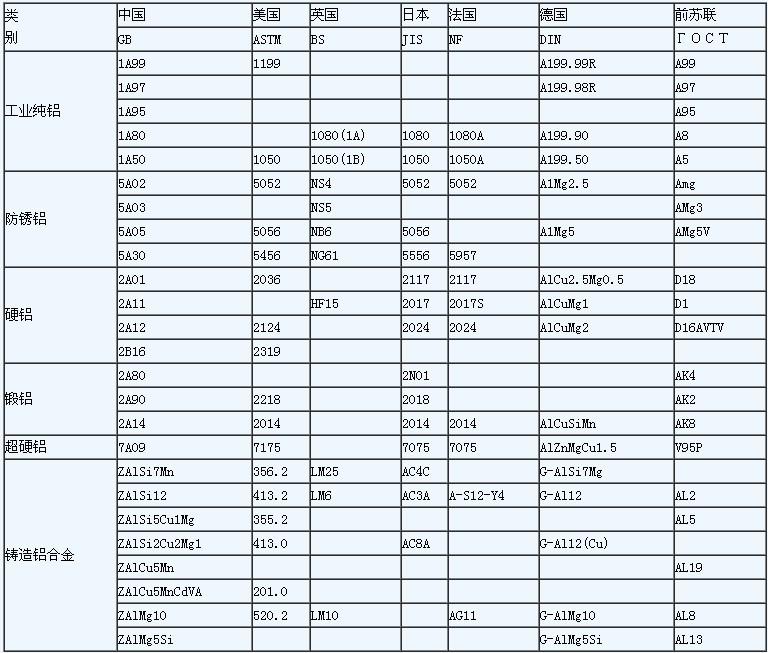

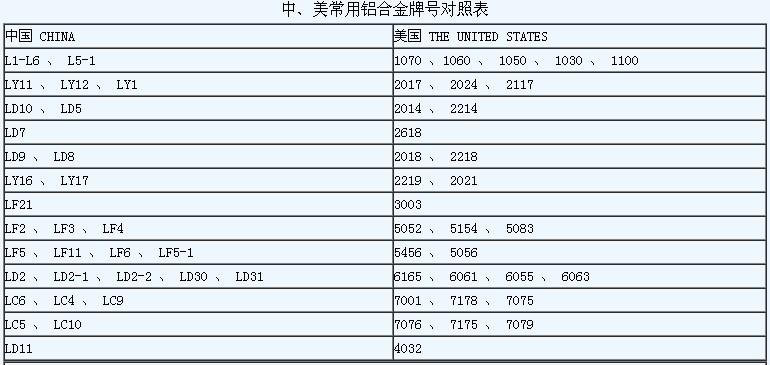

♦Introducción al Aluminio
