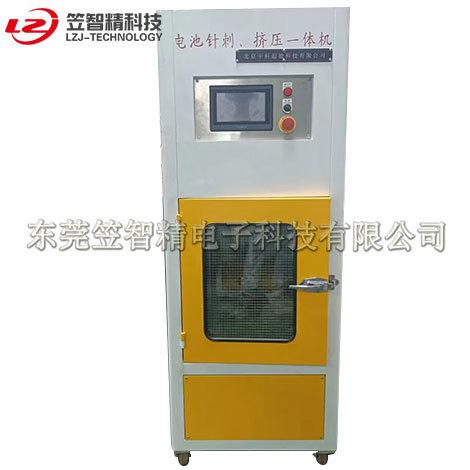

Máquina de Prueba Integrada de Extrusión por Punción de Aguja de Batería Probador de Punción de Batería Cámara de Prueba de Extrusión de Batería
Variaciones
1. Introducción del producto
1、Esta máquina es adecuada para diversas pruebas de penetración de agujas en baterías, simulando la situación en la que una batería es penetrada por un conductor externo durante el reprocesamiento de residuos domésticos, dañando la estructura interna de la batería. Puede cumplir con GB/T2900.11-1988
Requisitos de GB18287-2013 y otros métodos de prueba.
2、Se utiliza principalmente para la prueba de resistencia al fuego de baterías, esta prueba de rendimiento de baterías prueba principalmente la confiabilidad del rendimiento de seguridad de la batería cuando la batería se encuentra con una llama abierta y el rendimiento de resistencia al fuego de la batería. Puede cumplir con UL1642, SJ/T1117
Requisitos del método de prueba de nivel 0.
3、El dispositivo de cortocircuito actual está diseñado según los requisitos de varios estándares de prueba de cortocircuito de baterías. Según los requisitos del estándar, el dispositivo de cortocircuito debe cumplir con el rango de resistencia interna ≤50mΩ para obtener la corriente de cortocircuito requerida para la prueba. Además, en
El circuito del dispositivo de cortocircuito también debe ser capaz de soportar el impacto de grandes corrientes, por lo que hemos elegido un contactor electromagnético de CC de grado industrial y bornes de cableado completamente rígidos y conducción interna mediante placa de acero, la placa de acero ancha y gruesa efectivamente
Mejora la disipación de calor, hace más seguro el dispositivo de cortocircuito de alta corriente, reduce eficazmente el desgaste del equipo de prueba y garantiza la precisión de los datos de prueba. Cumple con GB, IEC, EN, UN38.3, QC/T742-2006
、QC/T743-2006 y otros requisitos del método de prueba.
2. Principio

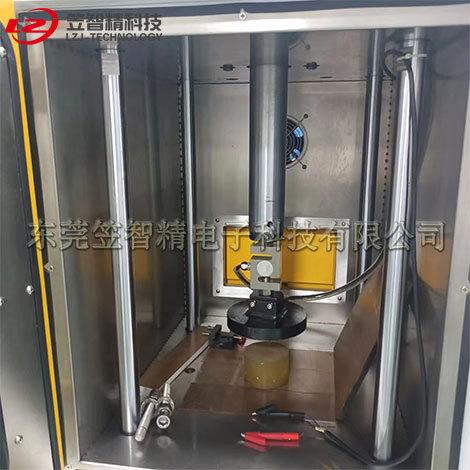

1. La prueba debe realizarse a una temperatura ambiente de 20℃±5℃. La batería debe colocarse plana y sujetarse en un soporte, y perforarse con una aguja de acero inoxidable no corrosiva con un diámetro de Φ2~Φ8 mm a una velocidad de 10 mm/s~40 mm/s.
La posición central de la superficie más grande.
2. La muestra (batería) debe colocarse sobre una malla de alambre fijada a 38,1 mm sobre la parte superior del quemador. La malla de alambre tiene 20 aberturas por 25,4 mm y el diámetro del alambre es de 0,43 mm. Encienda el quemador y queme simultáneamente la batería.
situación de incendio, hasta que la batería explote o se queme; y tiempo el proceso de quema.
3. Parámetros técnicos
| Capacidad de la máquina | 200 kilos |
| Itinerario de la máquina | 300 mm |
| diámetro de la aguja | Φ2~Φ8 mm |
| velocidad | 10~40mm/s |
| poder de penetración | Dentro de 200 KG |
| fuente de alimentación | AC220V A 50HZ |
| Estructura de caja | Caja interior de acero inoxidable SUS#304, caja exterior con recubrimiento en polvo |
| quemador | Mechero Bunsen, diámetro interior del tubo 9.5mm, longitud aproximada 100mm |
| Tiempo de aplicación de llama | 0~999.9s±0.1s |
| Diámetro de la superficie del agujero circular experimental | 102 mm |
| Modo de encendido | Encendido automático, control automático del proceso experimental |
| Utilizar gas | metano o gas licuado de petróleo |
| Ancho de cubierta de prueba | 24”（610mm），octágono |
| Altura de prueba de la cubierta | 12” (305mm) |
| Piezas incluidas | Incluye quemador y soporte, mesa de laboratorio, cubierta de malla metálica estándar, pantalla de malla metálica estándar |
| Peso de la máquina | Alrededor de 100 kg |
