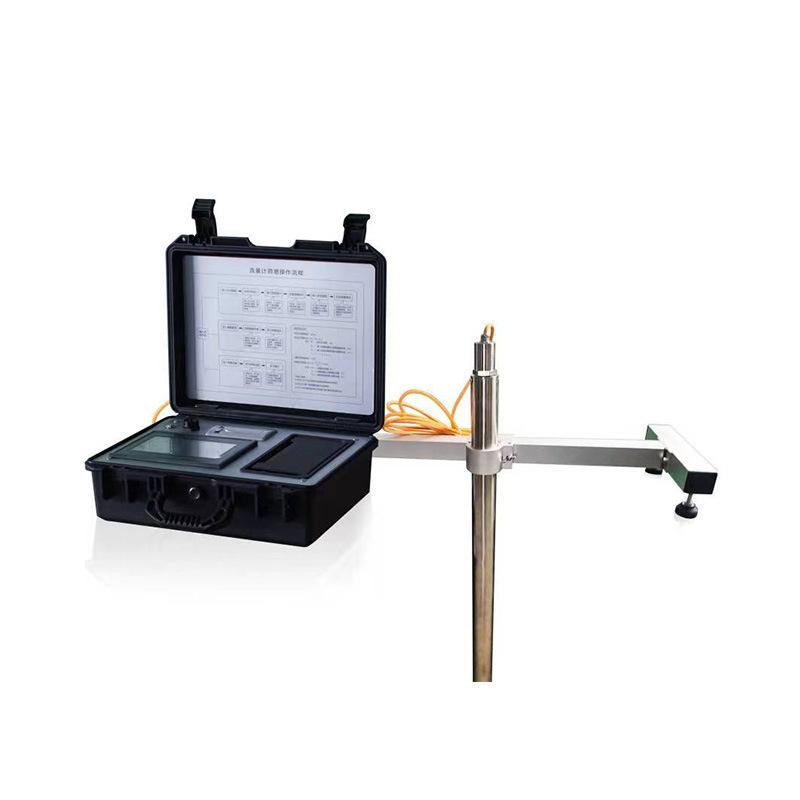

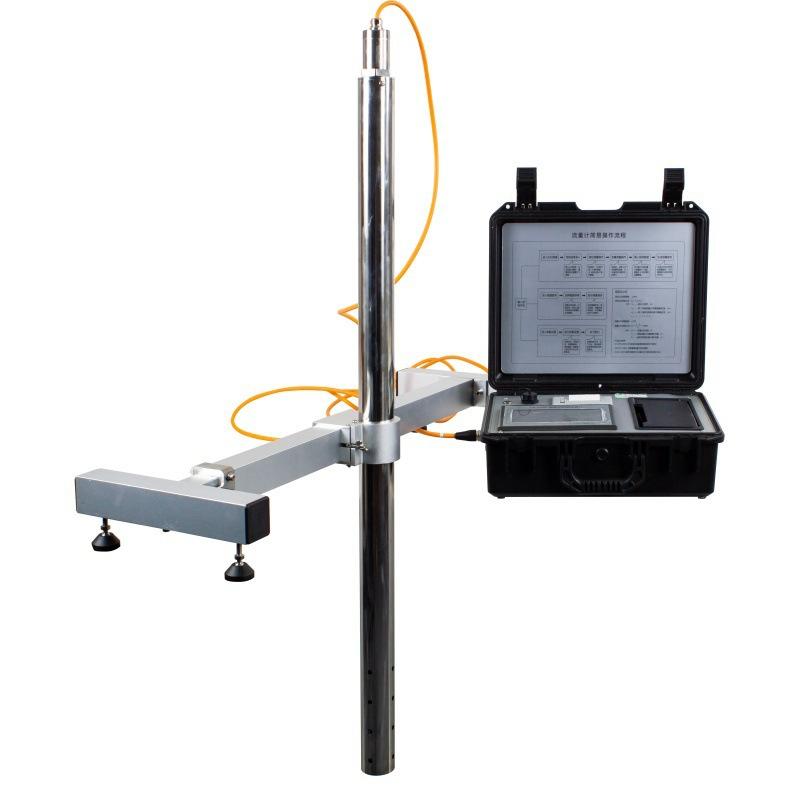

Medidor de Flujo de Canal Abierto Portátil Magnetostrictivo Tanque Vertedero Bashel Canal Abierto Dispositivo de Contraste de Flujo

Antecedentes técnicos y aplicación

Para implementar la Ley de Protección Ambiental de la República Popular China y la Ley de Prevención y Control de la Contaminación del Agua de la República Popular China, proteger el medio ambiente ecológico y asegurar elSalud, Ministerio de Ecología y Medio Ambiente24 de diciembre de 2019El mismo día, se lanzó el Sistema de Monitoreo en Línea de Fuentes de Contaminación del Agua.（CODCr、NH3-N esperar）Tecnología de InstalaciónEstándares y Sistema de Monitoreo en Línea para Fuentes de Contaminación del Agua（CODCr、NH3-N esperar）En las "Especificaciones Técnicas de Instalación", se proponeEn la composición del sistema de monitoreo en línea, se requiere una unidad de monitoreo de flujo. Para las unidades de descarga de aguas residuales que necesitan medir el flujo, se debe construir un vertedero de medición estandarizado de canal abierto.

(surco)）La construcción de vertederos y canales de aforo debería poder llevar a cabo trabajos de comparación de medidores de flujo en canal abierto. Se recomiendan vertederos triangulares, vertederos rectangulares y canales Parshall.Las Especificaciones Técnicas establecen requisitos específicos para el método de aceptación de unidades de monitoreo de flujo de fuentes de contaminación del agua, que se dividen en comparación de error de nivel de líquido y comparación de error de flujo. Los detalles son los siguientes:

(1) Comparación de error de nivel: usando un dispositivo de comparación de caudalímetro de canal abierto portátil（Precisión de la medición del nivel de líquido≤0,1 mm) y un medidor ultrasónico de flujo en canal abierto para medir el valor del nivel de líquido en la misma sección de observación del nivel de agua, y realizar una prueba comparativa.2 mín.Grabar un par de datos, grabación continua6 veces, calcule el valor del error de cada conjunto de pares de datosHola, selecciona el más grandeHolaComo el error de comparación del nivel de líquido del medidor de flujo.

(2) Comparación de errores de caudal: Utilice un dispositivo portátil de comparación de caudal en canal abierto y un medidor de caudal ultrasónico en canal abierto para medir el caudal instantáneo en la misma sección de observación del nivel de agua.Después de que los datos estén estables, comience a cronometrar.10 mín., respectivamente leen el flujo acumulado del dispositivo de comparación de flujo en canal abierto durante este períodoF1 Y el flujo acumulado del medidor de flujo ultrasónico de canal abierto durante este períodoF2, calcular el error de comparación de flujo según la fórmulaΔF。

Características

(1) Adaptarse a cuatro tipos básicos de vertedero: vertedero triangular, vertedero rectangular, Vertedero de igual ancho, Comedero de Parshall;

(2) Módulo de adquisición de señales de alta precisión,24 Precisión de adquisición de 100 bits, los datos medidos son reales y válidos;

(3) Pantalla táctil LCD a color de gran tamaño, operación guiada por tacto, proceso de operación simple;

(4) La curva muestra la tendencia de cambio del caudal y la tendencia de cambio del nivel de líquido;

(5) Interfaz amigable de interacción humano-computadora, con gráficos y texto, permite operar el instrumento sin conocimientos profesionales;

(6) El instrumento está equipado con una microimpresora, que puede imprimir los datos de medición directamente en el sitio;

(7) Se puede conectar a una computadora para enviar los datos medidos a la computadora, lo que hace que sea conveniente para los usuarios realizar análisis estadísticos de los datos;

(8) Se puede almacenar 20000 Registros del historial de mediciones;

(9) Contiene una batería de litio de gran capacidad, que puede medir continuamente con una sola carga. 72 Hora;

(10) El medidor de flujo tiene un sistema de gestión de energía inteligente incorporado para extender la vida útil de la batería;

(11) La entrada de contraseña de encendido protege eficazmente los datos y resultados de comparación de mediciones;

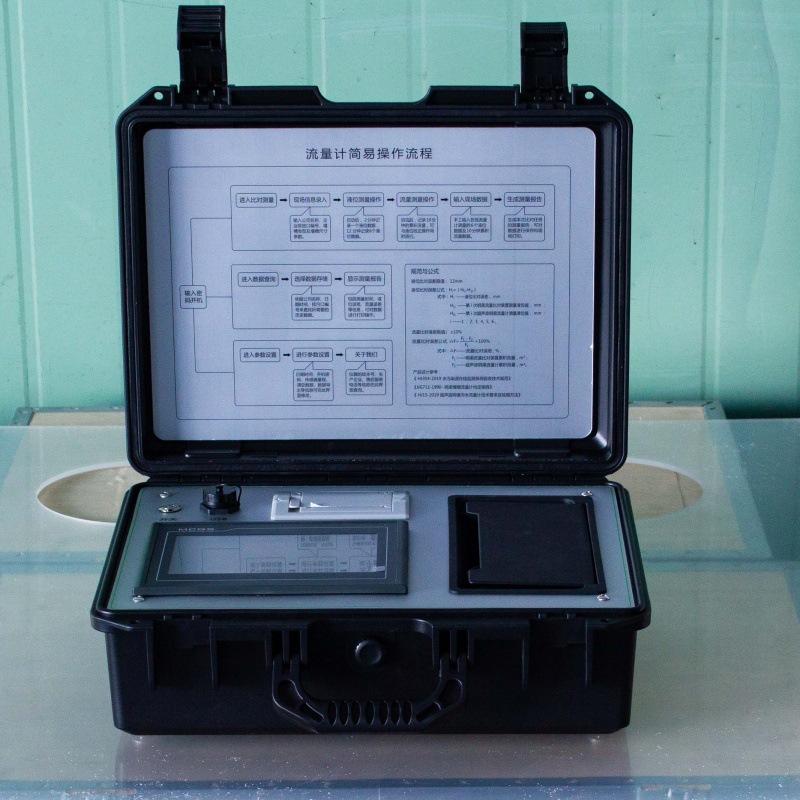

(12) Diseño de maleta, ligero, fácil de transportar.。
