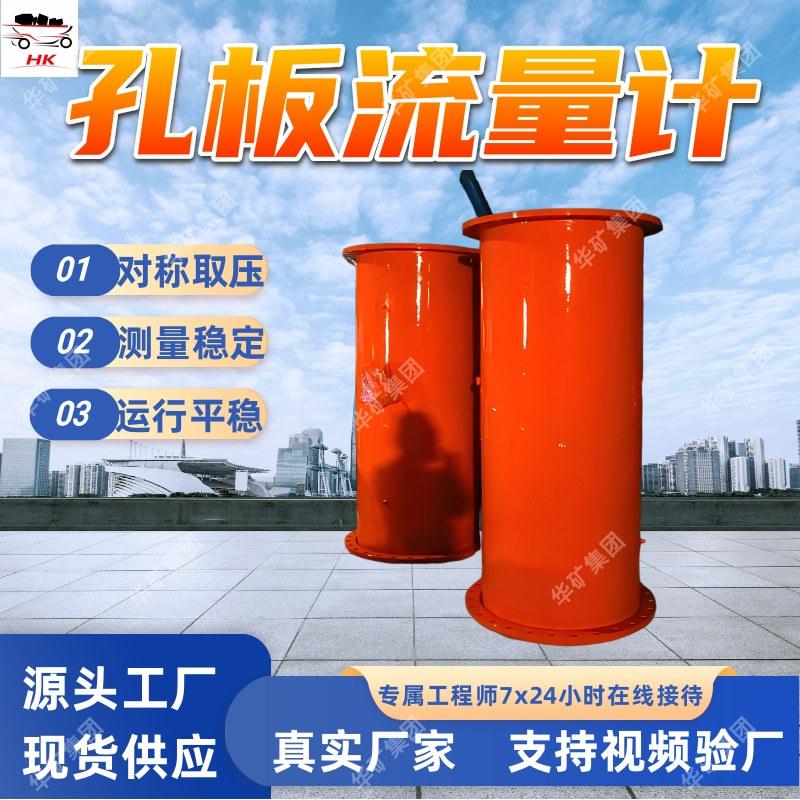

Dispositivo de Regulação de Fluxo por Placa de Orifício Medidor de Vazão por Orifício Resistente a Alta Temperatura e Alta Pressão Regulação de Fluxo por Orifício
Variaciones
Visão geral do produto do medidor de vazão de orifício:
O Medidor de Vazão de Placa de Orifício é um medidor de vazão de pressão diferencial que calcula a vazão pela diferença de pressão gerada quando o fluido flui através da placa de orifício de estrangulamento. Possui estrutura simples, alta confiabilidade e baixo custo, sendo amplamente utilizado na medição de vazão de líquidos, gases e vapor nas indústrias de petróleo, química, energia elétrica, metalurgia e outras.
Componentes principais do medidor de vazão de placa de orifício:
Placa de orifício: Placa circular com furos feitos de aço inoxidável ou outros materiais resistentes à corrosão, que é o elemento central de estrangulamento.
Dispositivo de medição de pressão: medição de pressão de flange, medição de pressão de ângulo ou medição de pressão de diâmetro, usado para medir diferença de pressão.
Transmissor de pressão diferencial: converte o sinal de pressão diferencial em sinal de fluxo.
Flange de tubo: usado para instalar placas de orifício, geralmente de acordo com ANSI, DIN e outras normas.
|
Medidor de vazão de orifício parâmetro |
|
|
Faixa de calibre |
DN15~DN1200 (diâmetros maiores podem ser personalizados) |
|
Nível de precisão |
±1%~±2% (em condições padrão), bastante afetado pelas condições de instalação. |
|
Recusar |
Geralmente 3:1~5:1 (pode ser expandido por meio de placas perfuradas ou projetos de diâmetro variável). |
|
pressão do trabalho |
0~42 MPa (o tipo de alta pressão requer materiais especiais). |
|
Temperatura de operação |
-50℃~+550℃ (alta temperatura requer aço resistente ao calor ou vedações especiais). |
|
Material |
Placa de orifício: aço inoxidável 304/316, Hastelloy; Flange: aço carbono/aço inoxidável. |
|
Método de tomada de pressão |
Pressão do flange, pressão do ângulo, pressão do diâmetro (DD/2). |
