Detalles del producto
El texto en las imágenes se puede traducir
Descripción del Producto
Productos DIY sin soldadura
Control por vozCONDUJOInstrucciones de Luz Melodía
1
Características:
Después de que el kit se fabrica con éxito, a medida que suenan la música u otros sonidos,5SoloCONDUJOLas luces siguen el ritmo del sonido.
El sonido es brillante y conmovedor. Puedes colocarlo cerca del altavoz y sentir la belleza del sonido y la luz.
¡Maravillosa combinación de melodía, deja que las luces bailen al ritmo de la música!

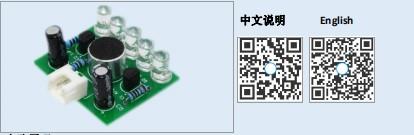

Instrucciones en chinoInglés

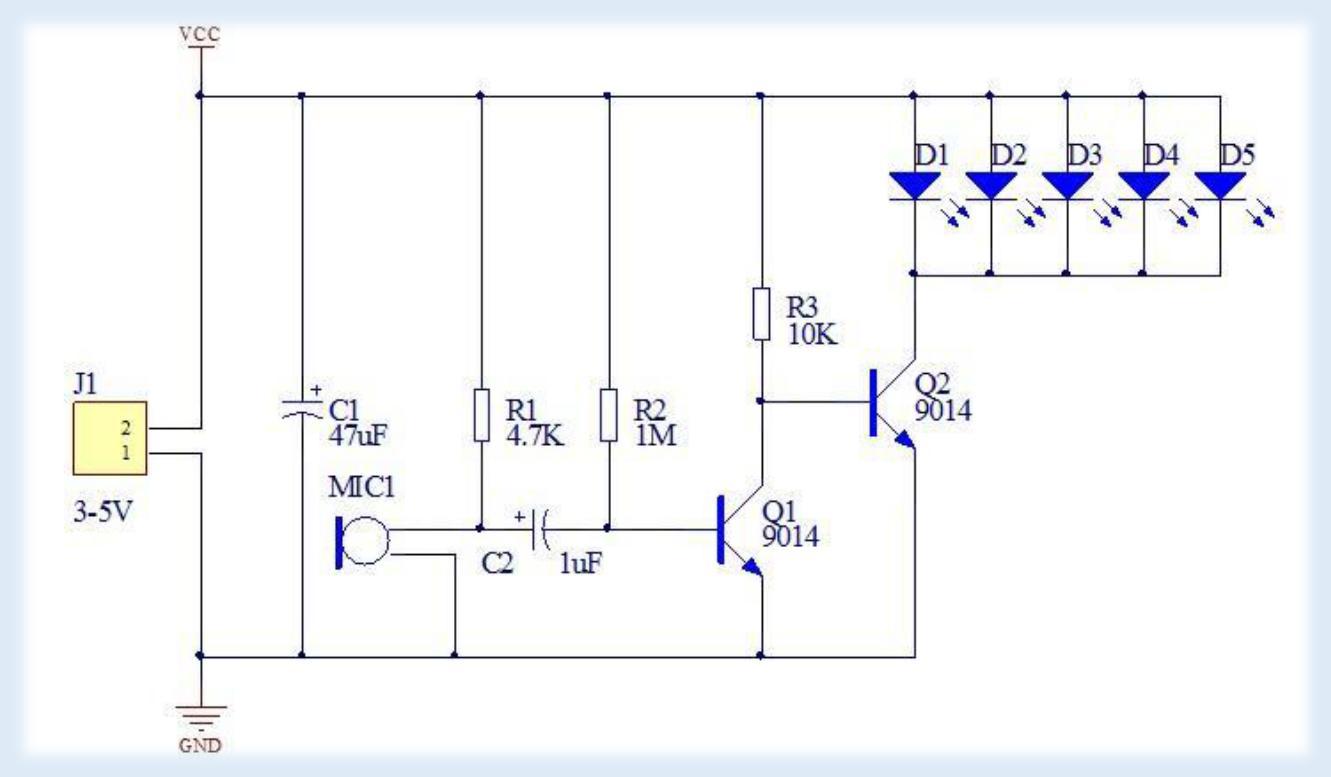

Principio del circuito:
Control por vozCONDUJOEl circuito de luz de melodía consta de un circuito de fuente de alimentación, un circuito amplificador de micrófono,CONDUJOComposición del circuito indicador emisor de luz, fuente de alimentación
Depender deJ1ingresar,C1El circuito utiliza filtrado.MIC1Convertir señales de sonido en señales eléctricas, medianteC2Acoplamiento a
P1Amplificar, la señal amplificada se envía aQ2base, porQ2PromoverCONDUJOCuanto más brillante es la luz, más fuerte es el sonido.CONDUJOBrillante
Cuanto mayor sea el grado.
Lista de Componentes:
Problema común:
1.LEDNo presté atención a los polos positivo y negativo, la pata más larga es el polo positivo.
2.Las tres resistencias no están soldadas según las marcas en la placa. Use un multímetro para medir o leer los anillos de colores de la resistencia.
3.El transistor no se insertó según la forma en la placa, lo que resultó en la dirección incorrecta.
4.Los polos positivo y negativo del micrófono no son correctos, el pin largo es positivo, o el pin conectado a la carcasa es negativo.
5.Valor de capacitancia del condensador electrolítico soldado incorrectamente, uno1 uf, uno47 uf, preste atención para distinguir, la pata larga es el polo positivo.
6.Los polos positivo y negativo de la fuente de alimentación están conectados al revés. Por favor, consulte las marcas en la placa.+La línea que corresponde al número es el polo positivo.-La línea correspondiente al número es
electrodo negativo.
7.Verificar cortocircuitos de soldadura y soldaduras frías, voltaje de la fuente de alimentación3-5,5 V, necesita una fuente de alimentación estable, preferiblemente alimentada por batería
electricidad.

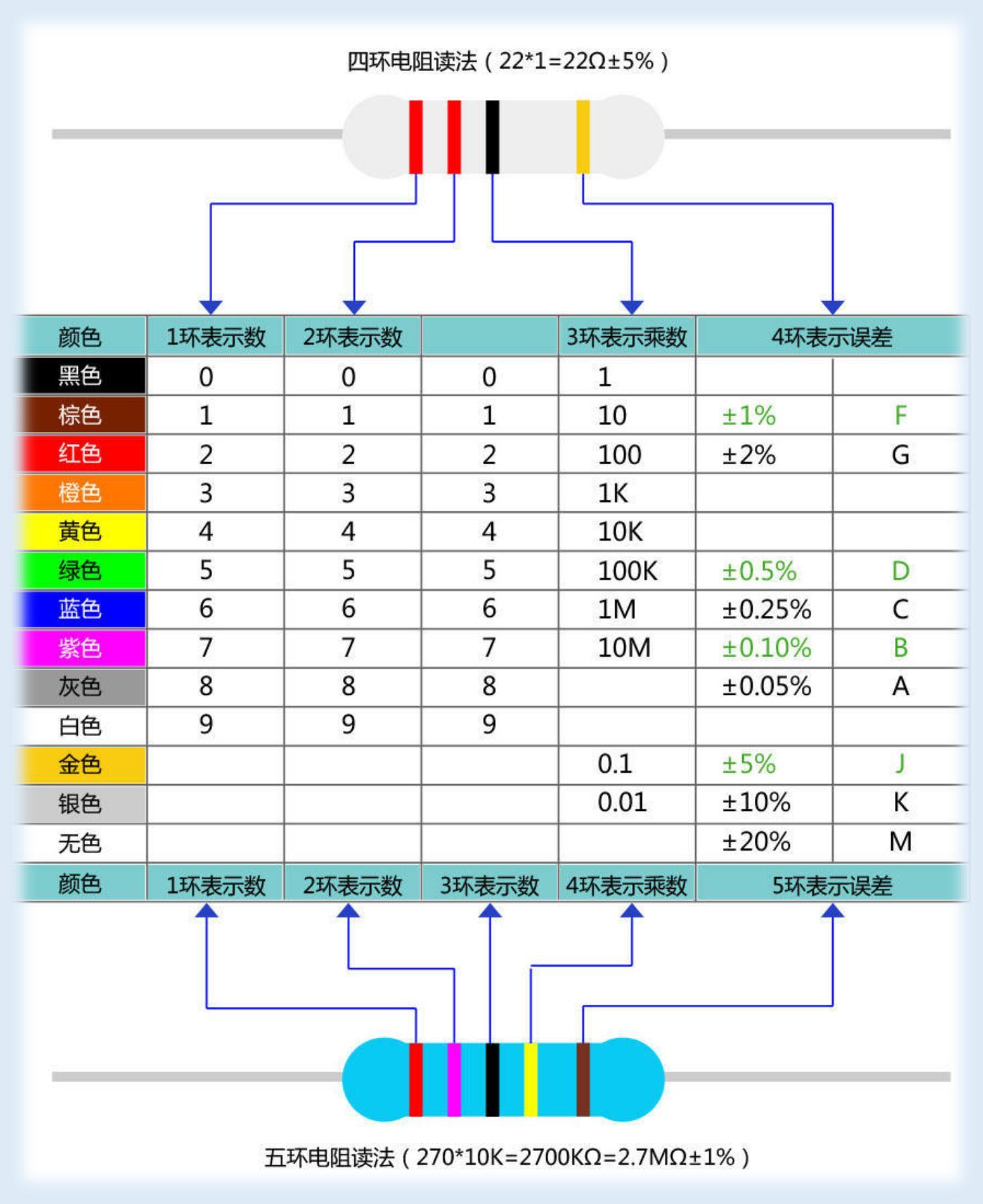

Apéndice: Métodos de identificación específicos para resistencias de anillo de color de cuatro y cinco bandas
