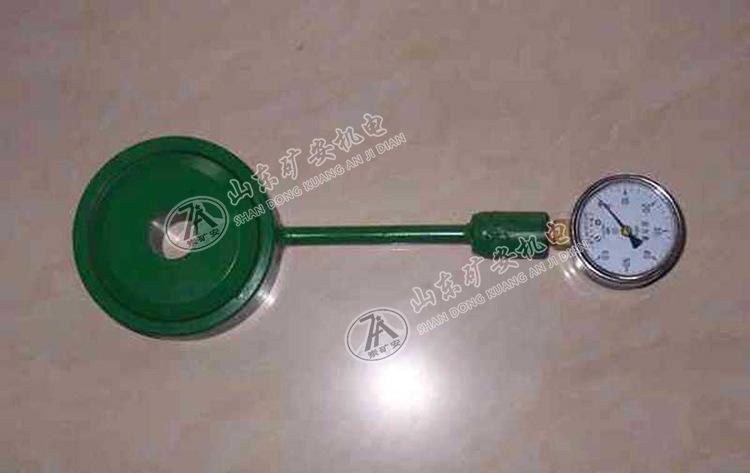

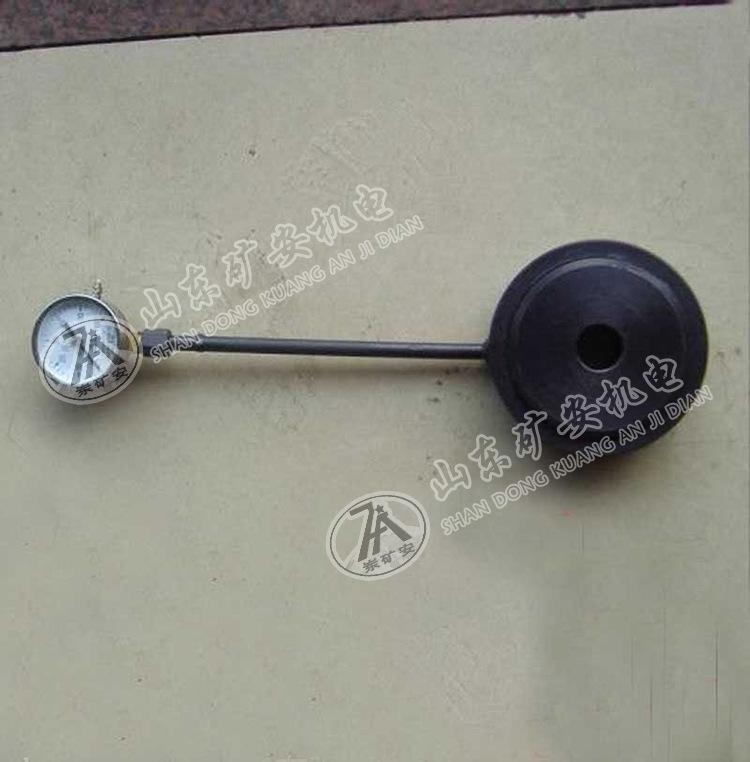

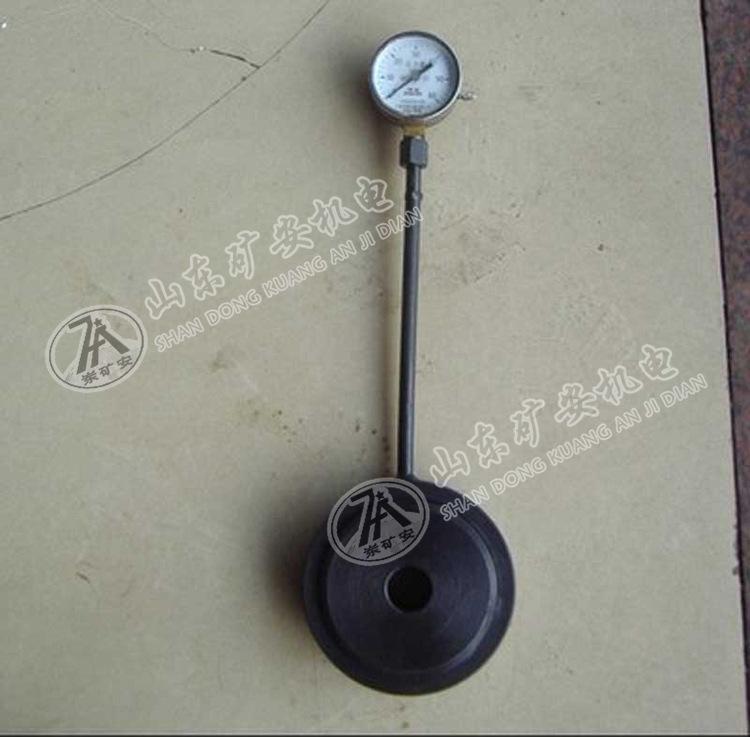

Medidor de Fuerza de Cable de Anclaje y Barra de Anclaje para Minería Es Fácil de Usar Tipo Aguja Pantalla Digital Medidor de Fuerza de Cable de Anclaje y Barra de Anclaje

El dinamómetro de anclaje es un sensor de cuerda vibrante que se utiliza para la monitorización a largo plazo del estado del anclaje de estructuras hidráulicas pretensadas y otras estructuras de hormigón, taludes rocosos, puentes, etc., y mide simultáneamente la temperatura del punto enterrado. Los dinamómetros de anclaje están disponibles en versiones de dos, tres, cuatro y seis cuerdas. El lector de frecuencia de cuerda vibrante permite leer los valores de medición en tiempo real de cada sensor de deformación del dinamómetro, y la presión aplicada por el anclaje se calcula mediante los parámetros característicos del instrumento.

Código de especificación VWA-100/5000

Altura del dinamómetro L: mm 80/90

Parámetros dimensionales Diámetro interior del cable de anclaje d: mm 100~350

Diámetro exterior del cable de anclaje d: mm 120~370

Carga nominal P: kN 0～5000

Carga máxima Pm: kN 0～6250

Parámetros de rendimiento Número de medidores de tensión: 4

Sensibilidad: %FS ≤ 0,04

Precisión de la medición: FS ±0,25 %

Rango de medición de temperatura: ℃ -40～+150

Precisión de medición de temperatura: ℃ ±0,5

Resistencia a la presión del agua: MPa ≥0,5

Resistencia de aislamiento: MΩ ≥50

El dinamómetro de cable de anclaje cuenta con varias galgas extensométricas de cuerda vibrante distribuidas uniformemente sobre el cilindro de acero que mide la fuerza. Cuando la carga provoca la deformación axial del cilindro de acero, la galga extensométrica y el cilindro se deforman simultáneamente, y la deformación provoca la deformación de la cuerda vibrante de la galga extensométrica. La tensión varía, modificando así la frecuencia de vibración de la cuerda vibrante. La bobina electromagnética excita la cuerda vibrante y mide su frecuencia. La señal de frecuencia se transmite al dispositivo de lectura a través del cable, y se puede medir la cantidad de deformación que causa la deformación del cilindro de acero sometido a tensión. Sustituyendo el coeficiente de calibración, se puede calcular el valor de la carga percibida por el dinamómetro de cable de anclaje.
