Controlador Receptor Inalámbrico Bidireccional de 12V24 Voltios Doble Canal 6-30V Módulo de Relé de Motor Adelante y Atrás de Voltaje Amplio
Variaciones

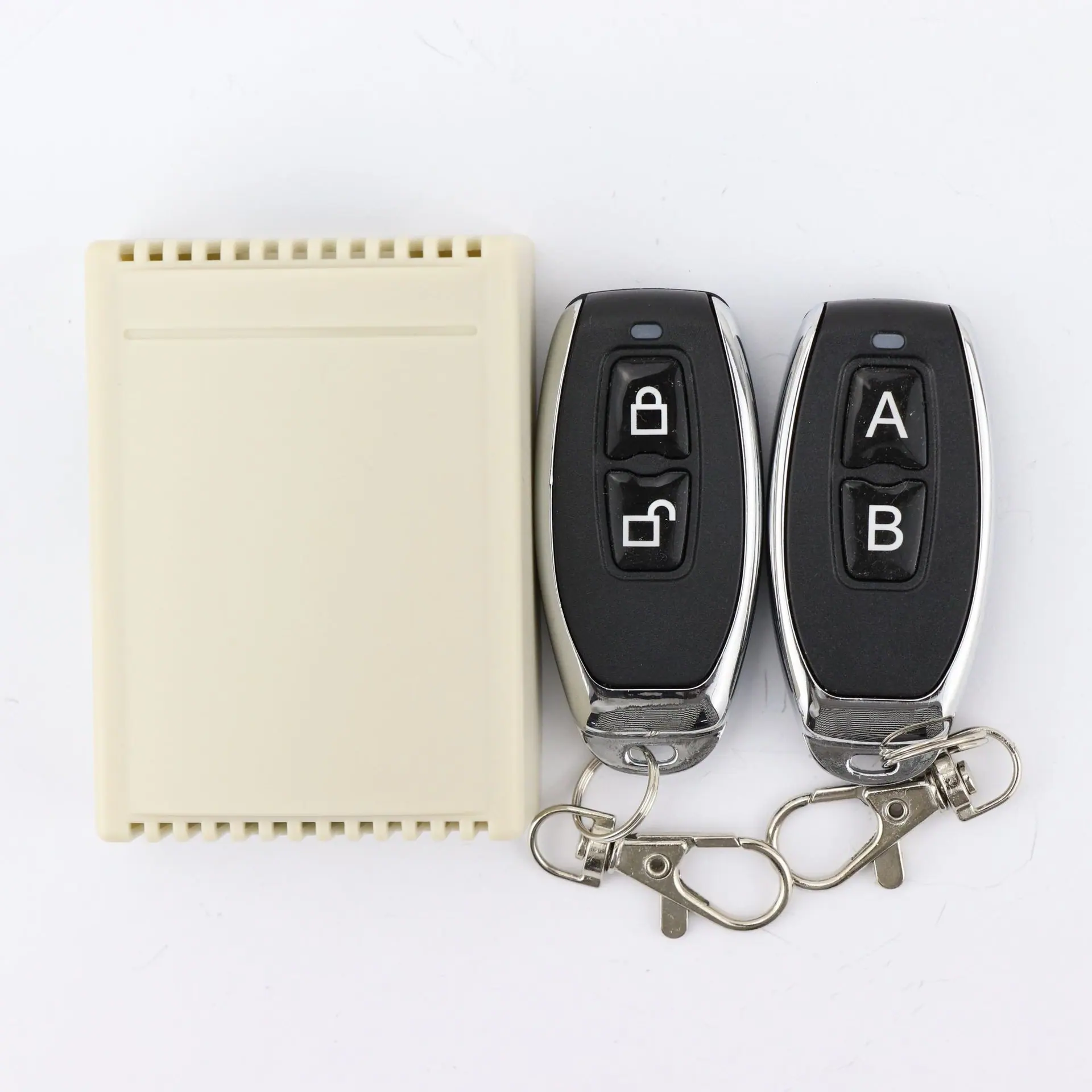

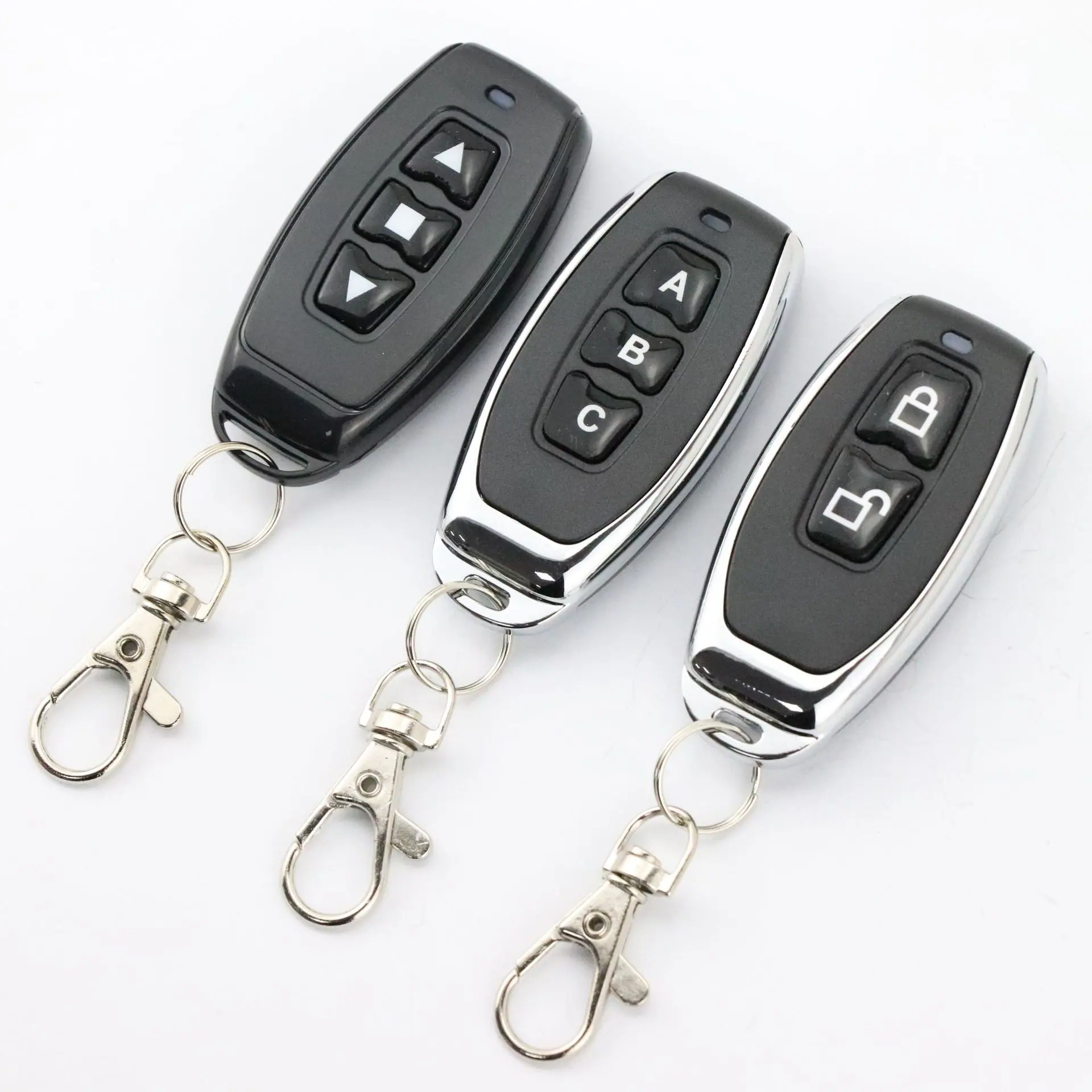

Recordatorio cálido: El precio de este enlace es un interruptor, dos controles remotos. Si necesita emparejar múltiples o otros modelos de controles remotos, ¡por favor contacte a servicio al cliente!

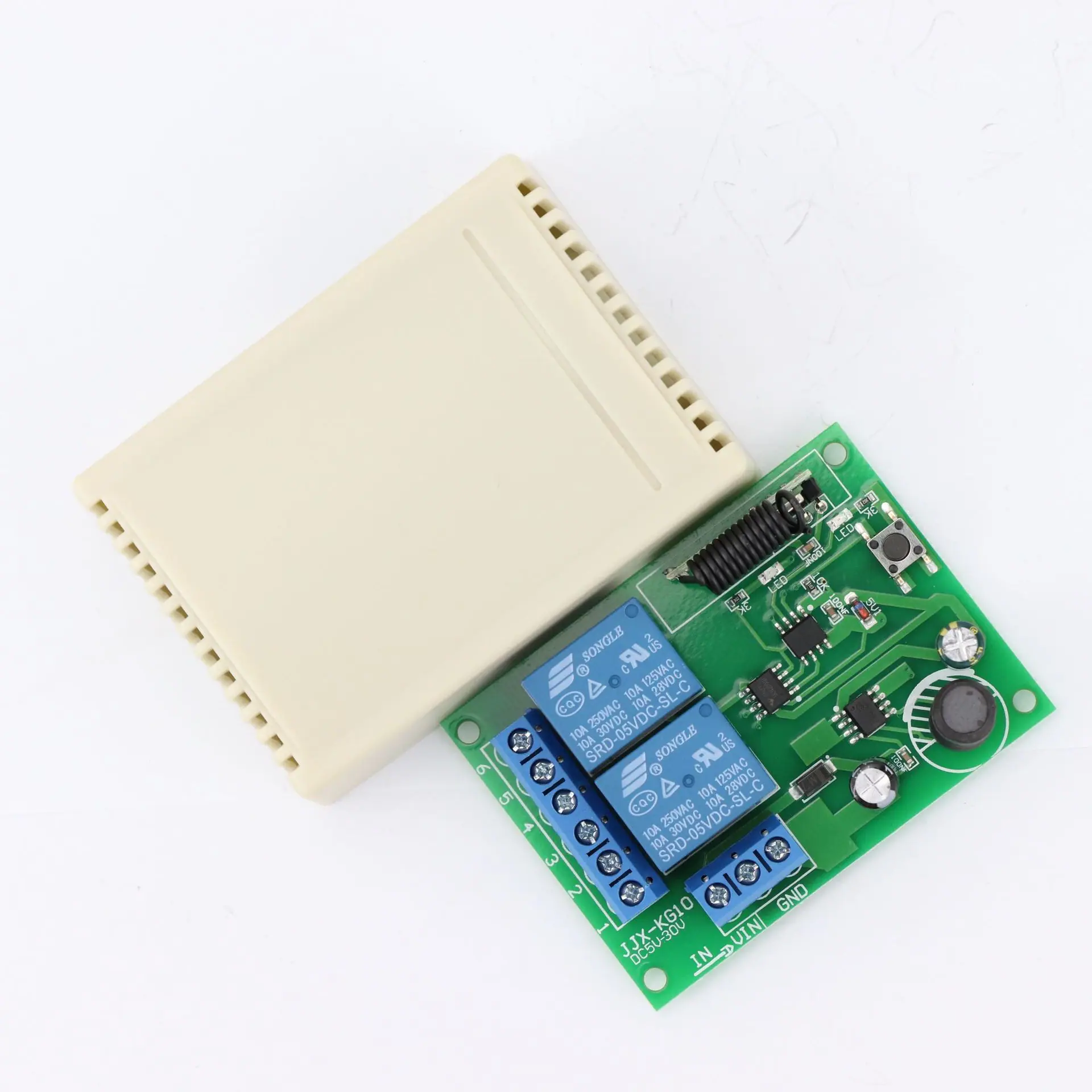

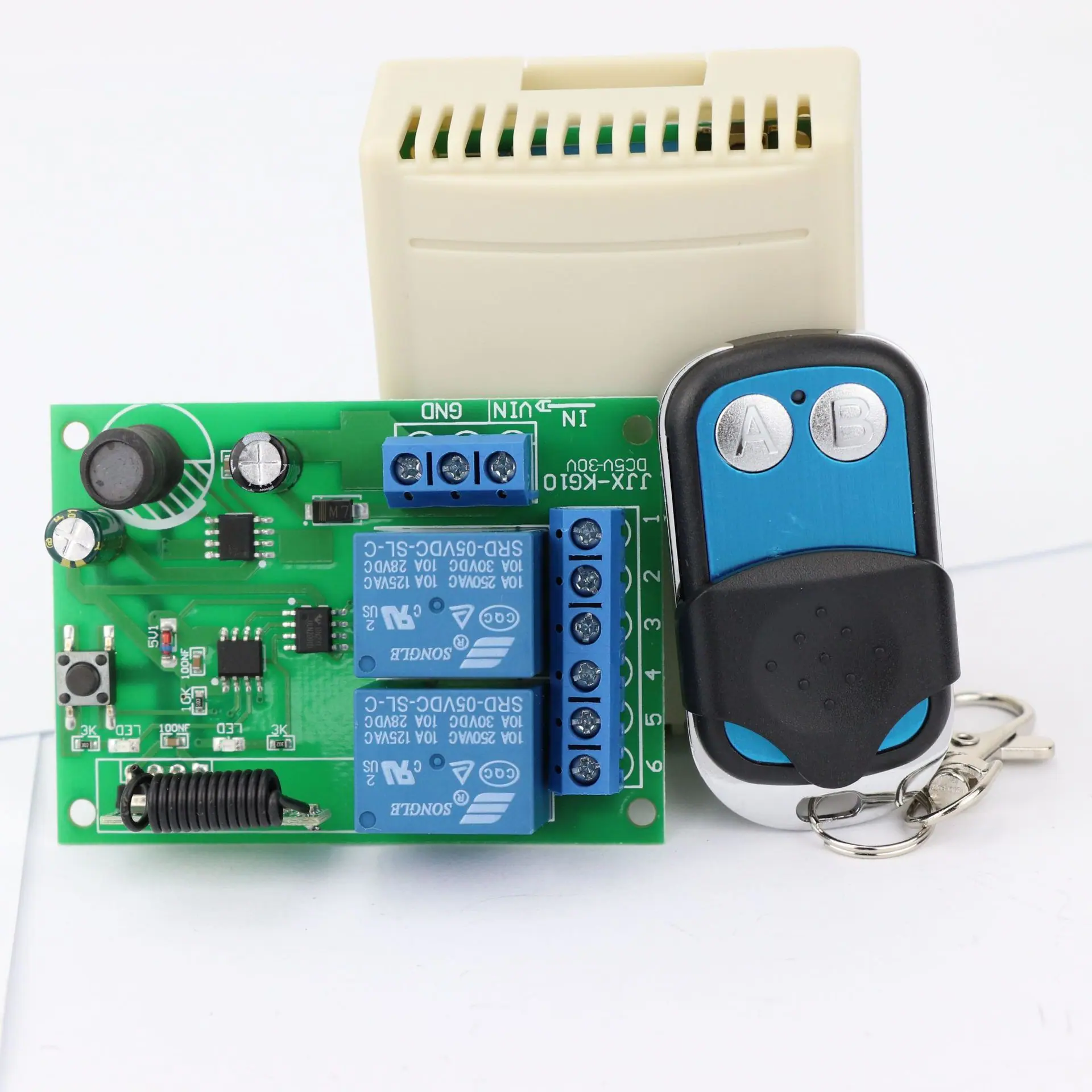

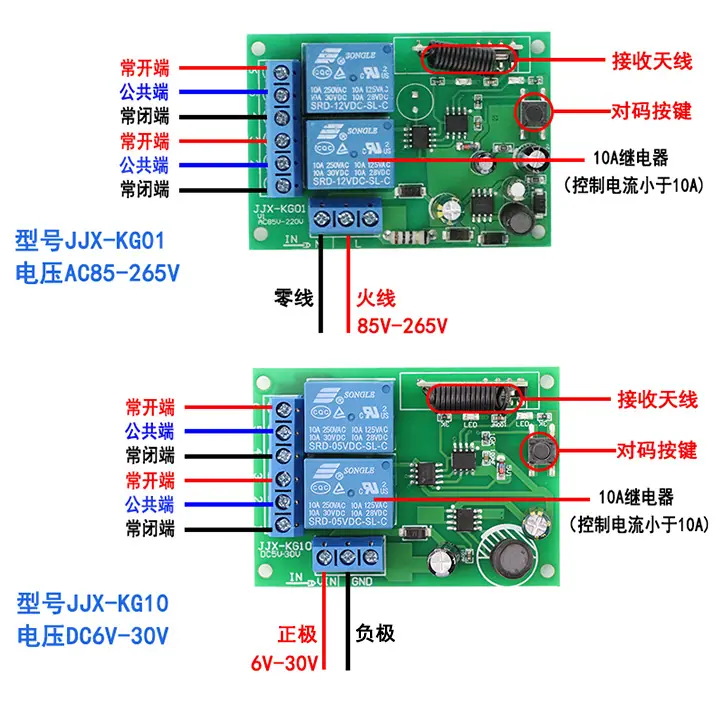

Interruptor de Control Remoto Bidireccional JJX-KG10/6-30V
El interruptor de control remoto inalámbrico adopta la tecnología de identificación por radiofrecuencia (RFID). El interruptor de control remoto inalámbrico de dos canales de 220V desarrollado y diseñado por nuestra empresa controla principalmente el encendido, apagado y cambio de aparatos eléctricos, accesorios de iluminación y equipos, así como diversos requisitos de programas de control especiales. Este producto se utiliza ampliamente en interruptores de bomba de agua por control remoto, interruptores de máquinas herramienta por control remoto inalámbrico, enchufes de control remoto inalámbrico, accesorios de iluminación inalámbricos, diversos controles de electrodomésticos inalámbricos, etc. Es un nuevo tipo de interruptor inteligente que puede controlar uno o más dispositivos en interiores. Este producto se basa en las prácticas electrotécnicas internacionales y adopta un diseño de circuito electrónico avanzado de origen nacional e internacional, con un rendimiento estable y fiable. Tiene las ventajas de ser fácil de usar, seguro y fiable.
Parámetros técnicos
1、Voltaje de trabajo：CC6-30V
2、Frecuencia de trabajo：433.92MHZ
3、Corriente estática: 8.5mA
4、Potencia de carga: 2000W
5、Sensibilidad de recepción：-105dBM
6. Modo de trabajo: avance lento, autoenclavamiento, enclavamiento
7、Señal de salida: Puede emitir dos señales de conmutación o dos señales de voltaje
8、Método de codificación: Código de aprendizaje
9、Método de modulación: ASK
10、Temperatura de trabajo: -10°C~+70°C
Instrucciones
1. Método de aprendizaje incremental:Presione el botón de coincidencia de código en la placa de control una vez, el indicador LED parpadeará 3 veces. Después de que el indicador LED se apague, presione el botón A en el control remoto que necesita ser emparejado. El indicador LED en la placa de control parpadeará 3 veces continuamente, indicando que el emparejamiento de código para el botón A fue exitoso. El indicador se apagará, entrando en el segundo estado de aprendizaje de botón. En este momento, presione el botón B en el control remoto. El indicador LED en la placa de control parpadeará 3 veces continuamente, indicando que el emparejamiento de código para el botón B fue exitoso. El indicador luego permanecerá encendido constantemente, indicando que el emparejamiento de código está completo.
Descripción de la función Jog:Presionar un botón del control remoto corresponde a la activación del relé. Soltar el botón del control remoto corresponde a la desactivación del relé.
2. Método de aprendizaje auto-bloqueante:Presione el botón de coincidencia de código en la placa de control dos veces, el indicador LED parpadeará 3 veces. Después de que el indicador LED se apague, presione el botón A en el control remoto que necesita ser emparejado. El indicador LED en la placa de control parpadeará 3 veces continuamente, indicando que el emparejamiento de código para el botón A fue exitoso. El indicador se apagará, entrando en el estado de aprendizaje del segundo botón. En este momento, presione el botón B en el control remoto. El indicador LED en la placa de control parpadeará 3 veces continuamente, indicando que el emparejamiento de código para el botón B fue exitoso. El indicador permanecerá encendido continuamente, completando el proceso de emparejamiento de código.
Descripción de la función de autobloqueo:Presionar un botón del control remoto hace que el relé correspondiente se energice, y presionar el mismo botón del control remoto nuevamente hace que el relé se desenergice.
3. Método de aprendizaje interconectado:Presione el botón de emparejamiento de código en la placa de control 3 veces continuamente, el indicador LED parpadeará 3 veces. Después de que el indicador LED se apague, presione el botón A en el control remoto que necesita ser emparejado por código. El indicador LED de la placa de control parpadeará 3 veces continuamente, indicando que el emparejamiento de código para el botón A fue exitoso. El indicador se apagará, entrando en el estado de aprendizaje del segundo botón.
En este momento, presione el botón B en el control remoto, el indicador LED en la placa de control parpadea 3 veces continuamente, la coincidencia de código para el botón B es exitosa, la luz indicadora se enciende fijamente y la coincidencia de código está completa.
Descripción de la función de enclavamiento:Presione el botón A en el control remoto, el relé correspondiente se activa y el segundo relé se desactiva. Presione el botón B en el control remoto, el segundo relé se activa y el primer relé se desactiva.
4. Método de aprendizaje paso a paso, paso a paso con autobloqueo:Presione el botón de coincidencia de código en la placa de control 4 veces seguidas, la luz indicadora LED parpadea 3 veces, después de que la luz indicadora LED se apaga, presione el botón A en el control remoto que necesita ser emparejado, la luz indicadora LED de la placa de control parpadea 3 veces seguidas, el emparejamiento de código para el botón A es exitoso, la luz indicadora se apaga y entra en el segundo estado de aprendizaje de botones, en este momento presione el botón B en el control remoto, la luz indicadora LED de la placa de control parpadea 3 veces seguidas, el emparejamiento de código para el botón B es exitoso. La luz indicadora se enciende constantemente, el emparejamiento de código se completa.
Descripción de la función de avance unidireccional y autobloqueo unidireccional：Presione el botón A del control remoto, el relé correspondiente se activa, suelte y el relé correspondiente se desactiva. Presione el botón B del control remoto una vez, el relé correspondiente se activa, presione el botón B del control remoto nuevamente, el relé se desactiva.
Función de código claro:Presione el botón de coincidencia de código en el panel de control 8 veces seguidas, el indicador LED parpadeará 4 veces. En este momento, el indicador LED parpadeará automáticamente 4 veces seguidas, luego se completa el borrado de código, borrando todos los códigos de teclas de control remoto aprendidos previamente.

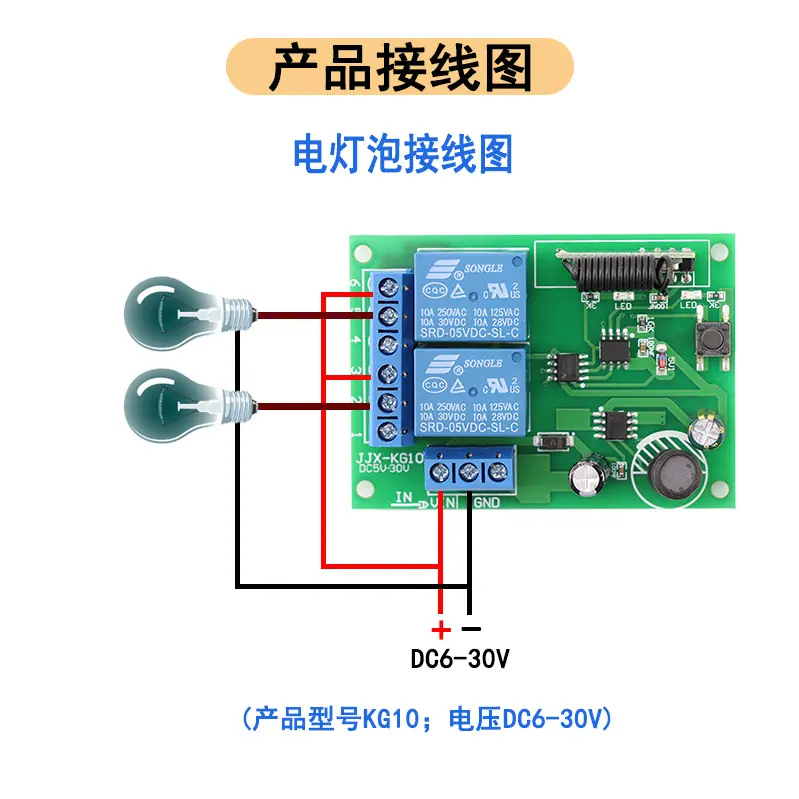

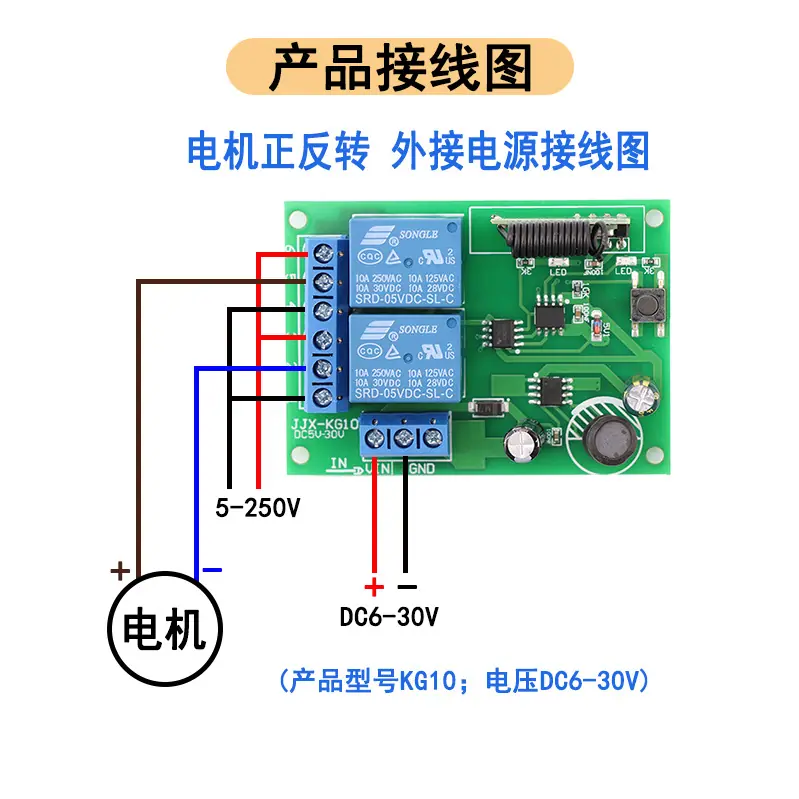

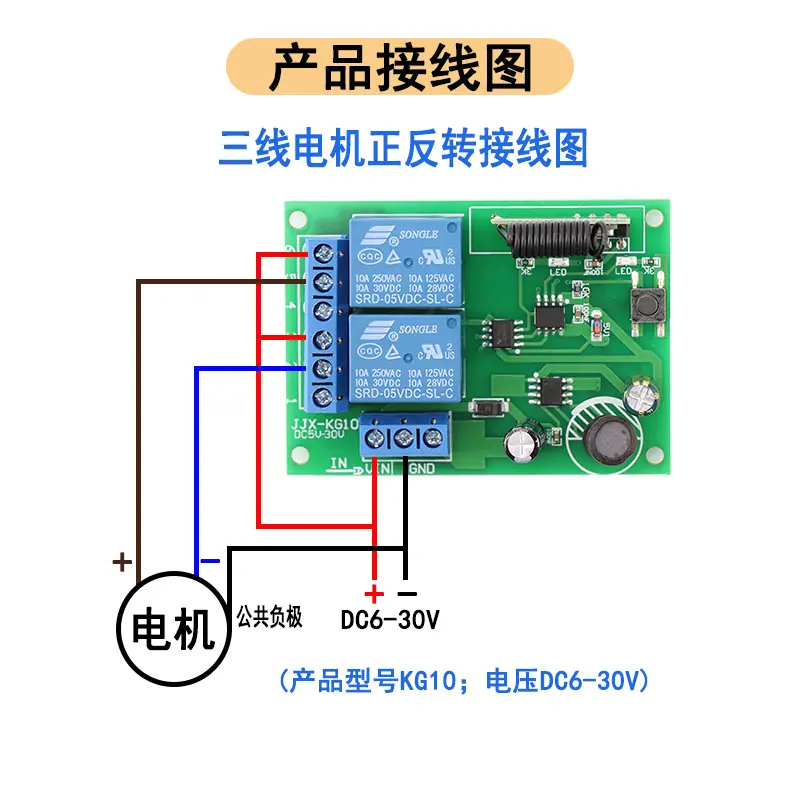

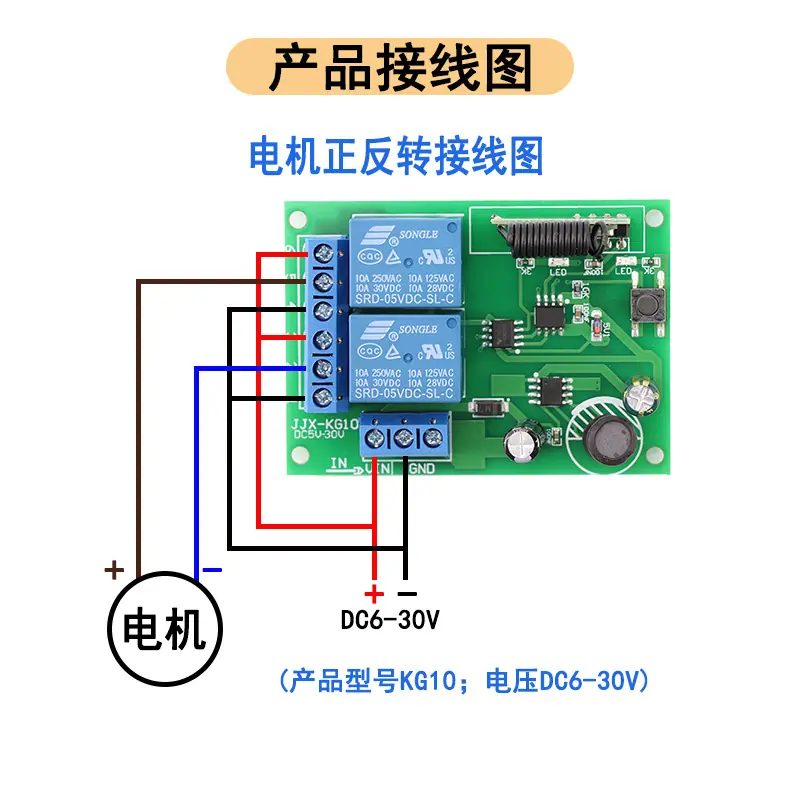

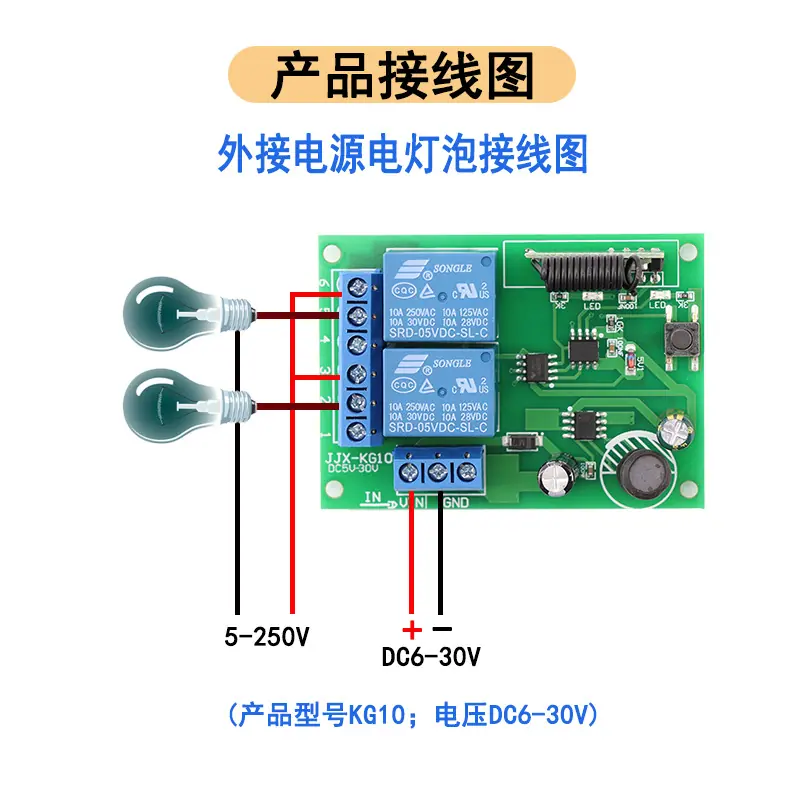

BidireccionalDiagrama de cableado
Precauciones:
1. No utilice el dispositivo con la alimentación encendida. Apague el dispositivo durante el funcionamiento y vuelva a encenderlo después de comprobar que todo funciona correctamente.
2. Cuando la batería del control remoto esté baja, por favor reemplace la batería a tiempo (cuando el voltaje de la batería del control remoto es insuficiente, la distancia del control remoto generalmente se acorta).
3. Al usar productos electrónicos inalámbricos, tenga cuidado de evitar máscaras metálicas, dispositivos electrónicos grandes, campos electromagnéticos y otras fuentes de interferencia fuerte para evitar que el control remoto esté a corta distancia del receptor o no funcione correctamente.
4. No utilice este producto electrónico de forma anormal. El uso anormal reducirá el rendimiento y la vida útil del producto, y en casos graves, dañará el producto y supondrá una amenaza para su seguridad.
