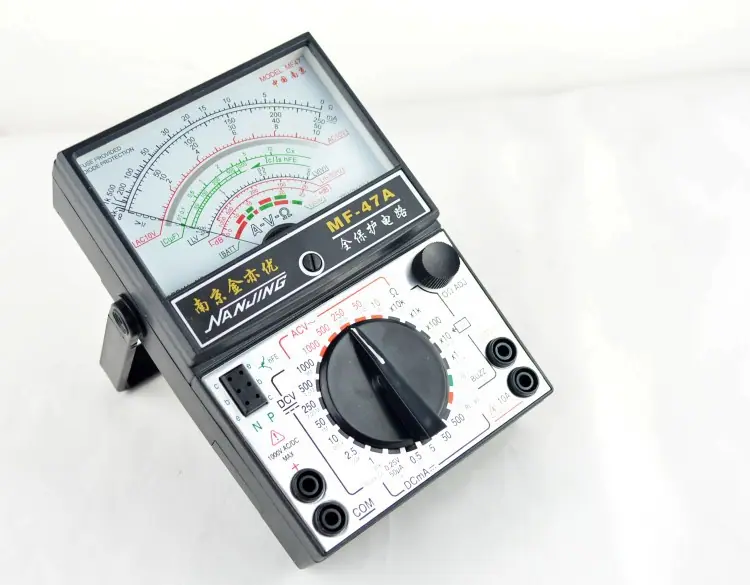

Suministro Directo de Fábrica medidor de aguja nuevo MF-47 producción de fábrica Venta al por mayor

110 días
$36.600 pedido mín (200 uds)
Producto 4.5
Proveedor 5.0

Cantidad

Unified

Productos similares a un precio más bajo

Especificaciones del producto
Marca
Jin Yiyou
Presupuesto
Unified
Marca
Jin Yiyou
Presupuesto
Unified
Marca
Jin Yiyou
Presupuesto
Unified
Detalles del producto
El texto en las imágenes se puede traducir

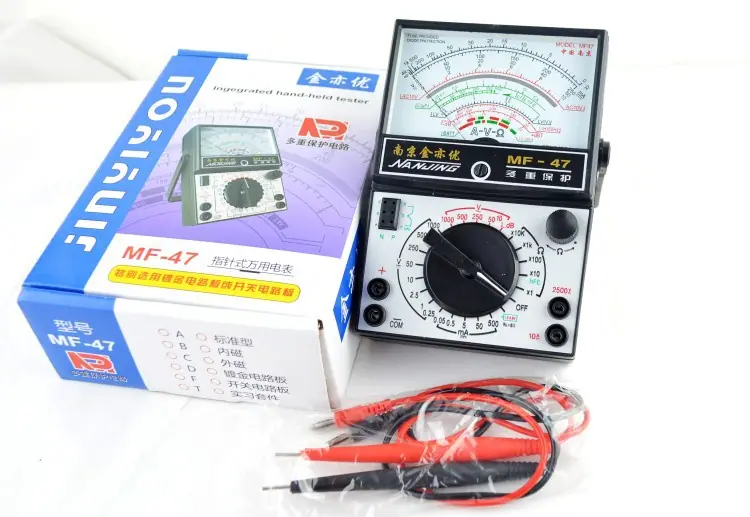

DSC_0948_conew1

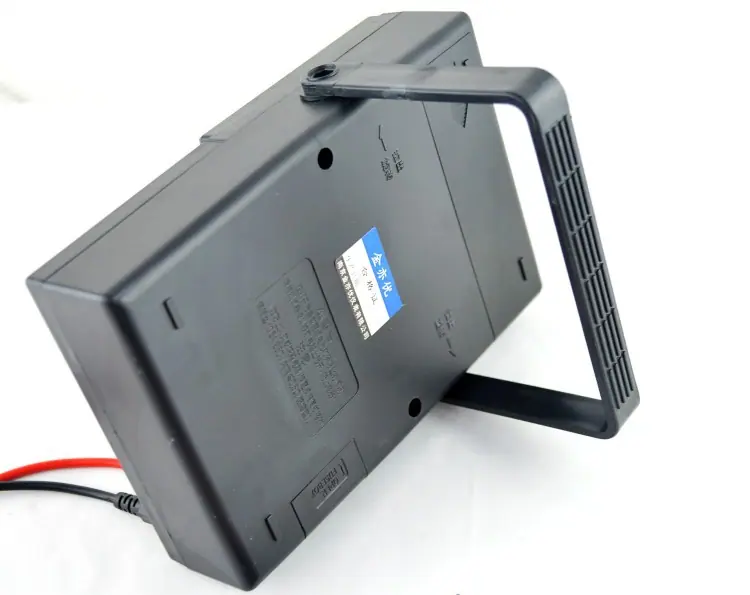

DSC_0947_conew1

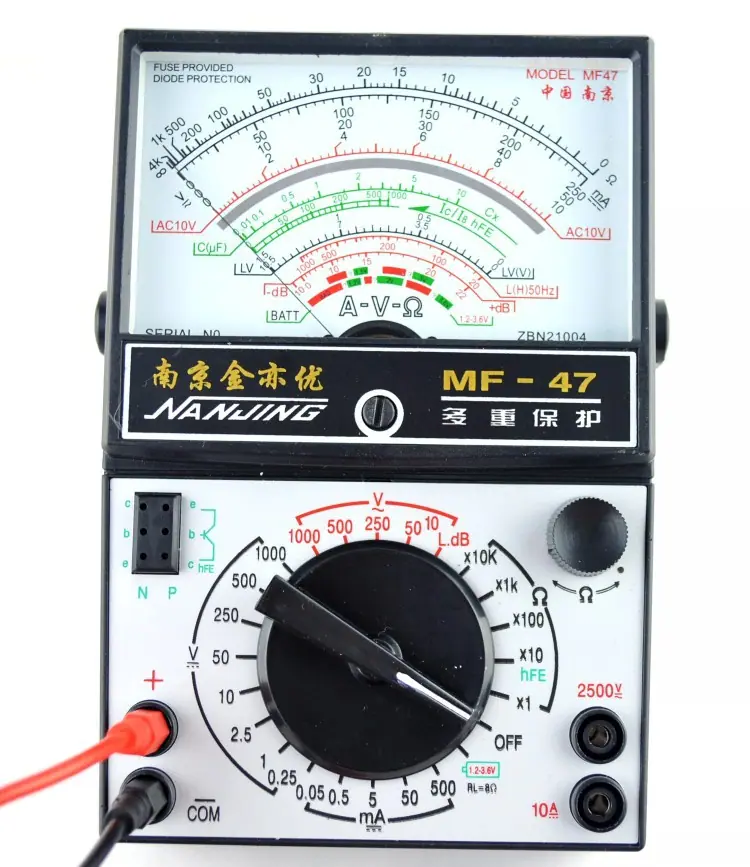

DSC_0946_conew1

DSC_0949_conew1

DSC_0950_conew1





Método de uso básico de un multímetro de aguja:



(1) Antes de la prueba, primero coloque el multímetro en posición horizontal y verifique si su puntero está en el punto cero (refiriéndose al punto cero de las escalas de corriente y voltaje). Si no lo está, se debe ajustar el "ajuste mecánico a cero" debajo del cabezal del medidor para que el puntero apunte al punto cero.

(2) Según el elemento que se esté midiendo, seleccione correctamente el elemento de medición y el interruptor de rango en el multímetro. Si se conoce el orden de magnitud de la cantidad medida, entonces seleccione el rango correspondiente a ese orden de magnitud. Si se desconoce el orden de magnitud del valor medido, entonces la medición debe comenzar seleccionando el rango máximo, y el rango debe reducirse cuando el ángulo de deflexión de la aguja sea demasiado pequeño para leerlo con precisión. Generalmente, un ángulo de deflexión de la aguja no menor al 30% de la escala máxima se considera un rango razonable.



Principio de funcionamiento básico de un multímetro de aguja
El principio de funcionamiento básico de un multímetro es utilizar un amperímetro de CC magnetoelectríco sensible (microamperímetro) como cabezal de medición. Cuando una pequeña corriente pasa a través del cabezal de medición, habrá una indicación de corriente. Sin embargo, el cabezal de medición no puede soportar corrientes grandes, por lo que se deben conectar algunas resistencias en paralelo y en serie con el cabezal de medición para la división de corriente o la reducción de voltaje, midiendo así la corriente, el voltaje y la resistencia en el circuito. Estos se presentan uno por uno a continuación.
A. Principio de medición de corriente continua.
Como se muestra en la Figura A, colocar una resistencia adecuada (llamada resistencia shunt) en paralelo con la cabeza del medidor puede extender el rango de corriente. Cambiar el valor de resistencia de la resistencia shunt puede cambiar el rango de medición de corriente.
B mide principio de voltaje CC.
Como se muestra en la Figura B, conectar una resistencia apropiada en serie con el cabezal del medidor (llamada resistencia multiplicadora) para la reducción de voltaje puede extender el rango de voltaje. Cambiar el valor de resistencia de la resistencia multiplicadora puede cambiar el rango de medición de voltaje.
C mide el principio del voltaje de CA.
Como se muestra en la Figura C, dado que el cabezal del medidor es un medidor de CC, al medir CA, es necesario agregar un circuito rectificador de media onda en paralelo-serie para rectificar la CA a CC antes de pasarla por el cabezal del medidor. De esta manera, el voltaje de CA se puede medir basándose en la magnitud de la corriente de CC. El método para extender el rango de voltaje de CA es similar al del rango de voltaje de CC.
D mide el principio de resistencia.
Como se muestra en la Figura D, se conectan resistencias apropiadas en paralelo y en serie en el cabezal del medidor, y se conecta una batería en serie al mismo tiempo, de modo que la corriente pase a través de la resistencia medida; según la magnitud de la corriente, se puede medir el valor de la resistencia. Cambiar el valor de la resistencia derivadora puede cambiar el rango de la resistencia.
